Detalhes do produto:
|
| Número do modelo: | SFTO2700SM-7317AN | Tamanho da Tela: | 27 polegadas diagonais |
|---|---|---|---|
| Resolução: | 1920×1080 Pixels (Faixa RGB) | Brilho: | 350 Cd/m2 |
| Temperatura de armazenamento.: | -20°C a +60°C | Temperatura operacional.: | 0°C a +50°C |
| Relação de Contraste: | 10001 (tipo.) | Interface: | LVDS de dois canais (2 pixels/horário) |
| Tempo de Resposta: | 14 ms (ligado/desligado, Tip.) | Iluminação de fundo: | 30,000 horas |
| Tratamento de superfície: | Revestimentos AG/AR/AF (Selecionáveis) | Tecnologia táctil: | PCAP (CTP) Opcional |
| Vidro de cobertura: | Vidro Gorilla/Vidro Temperado/PMMA (Personalizado) | Pontos de contacto: | Multi-touch de 10 pontos |
| Interface de toque: | I²C/USB/RS232 (Configurável) | Opções de CI: | EETI, ILITEK, Cypress, Goodix |
| Personalização: | Serigrafia, Logotipo, Recortes | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | LCD TFT Industrial Multi-Touch,27 LCD TFT industrial,LCD TFT industrial com luva de toque |
||
O SFTO2700SM-7317AN redefine a visualização industrial com tecnologia de toque Projetado Capacitivo (PCAP) integrada. Combinando um LCD TFT FHD de 27" (350 cd/m²) com sensibilidade ao toque compatível com luvas, ele foi projetado para interfaces médicas, automação de fábrica e sistemas de transporte.
Opções de Personalização Chave
✅ Soluções de Toque Robusta
Opções de Vidro: Gorilla Glass® quimicamente reforçado (Médico), Vidro Temperado (Industrial), PMMA (Sensível a Custos)
Revestimentos: Anti-Reflexo (AG) para legibilidade sob luz solar, Anti-Reflexo (AR) para imagem médica, Anti-Impressão Digital (AF) para quiosques
Tratamentos de Borda: Bordas polidas, chanfradas ou curvas 2.5D
✅ Integração de Toque Avançada
Configurações de Sensor: Sensores de vidro (alta durabilidade), Sensores de filme (leves), Filme+Filme (montagem flexível)
ICs de Controlador: EETI para EMC médica, Cypress para automotivo (-40°C), Goodix para gestos multitoque
Interfaces: I²C (sistemas embarcados), USB (plug-and-play), RS232 (equipamentos legados)
✅ Confiabilidade de Nível Industrial
Operação a 0°C~50°C com resistência à condensação
Teste de choque térmico de 24 ciclos (-20°C↔60°C)
Vedação frontal IP65 quando combinada com painel de toque
Certificações
EN 60601-1 (Médico), ISO 16750 (Automotivo)
Conformidade REACH SVHC, RoHS 3
EMC: EN 55032 Classe B
Solicitar Personalização
Entre em contato com sales2@saef.com.cn para versões seladas IP65, opções de toque capacitivo ou designs de moldura personalizados.
Especificações
| Itens | Unidade | Especificação |
| Diagonal da Tela | mm | 27.0” |
| Área Ativa | mm | 597.888(H) x 336.312(V) |
| Pixels H x V | - | 1920(x3) x 1080 |
| Passo de Pixels | um | 31.14(por uma tríade) x31.14 |
| Disposição de Pixels | - | R.G.B. Faixa Vertical |
| Modo de Exibição | - | Normalmente Preto |
| Tempo de Resposta | Msec | 14ms (típ., ligado/desligado) |
| Peso | Gramas | TBD |
| Interface Elétrica | - | LVDS de canal duplo, entrada de dados RGB de 8 bits |
| Suporte de Cor | - | 16.7M cores |
| Tratamento de Superfície | - | Anti-Reflexo, 3H |
| Temperatura de Operação | ℃ |
0 a +50 |
| Temperatura de Armazenamento | ℃ | -20 a +60 |
Dimensões Externas
![]()
Definição dos Pinos da Interface
| Nº do Pino | Símbolo | Descrição |
| 1 | RxO0- | Entrada de dados diferenciais LVDS negativos (dados ímpares) |
| 2 | RxO0+ | Entrada de dados diferenciais LVDS positivos (dados ímpares) |
| 3 | RxO1- | Entrada de dados diferenciais LVDS negativos (dados ímpares) |
| 4 | RxO1+ | Entrada de dados diferenciais LVDS positivos (dados ímpares) |
| 5 | RxO2- | Entrada de dados diferenciais LVDS negativos (dados ímpares) |
| 6 | RxO2+ | Entrada de dados diferenciais LVDS positivos (dados ímpares) |
| 7 | BIST | BIST |
| 8 | RxOCLK- | Entrada de clock diferencial LVDS negativa (clock ímpar) |
| 9 | RxOCLK+ | Entrada de clock diferencial LVDS positiva (clock ímpar) |
| 10 | RxO3- | Entrada de dados diferenciais LVDS negativos (dados ímpares) |
| 11 | RxO3+ | Entrada de dados diferenciais LVDS positivos (dados ímpares) |
| 12 | RxE0- | Entrada de dados diferenciais LVDS negativos (dados pares) |
| 13 | RxE0+ | Entrada de dados diferenciais LVDS positivos (dados pares) |
| 14 | GND | Terra |
| 15 | RxE1- | Entrada de dados diferenciais LVDS negativos (dados pares) |
| 16 | RxE1+ | Entrada de dados diferenciais LVDS positivos (dados pares) |
| 17 | GND | Terra |
| 18 | RxE2- | Entrada de dados diferenciais LVDS negativos (dados pares) |
| 19 | RxE2+ | Entrada de dados diferenciais LVDS positivos (dados pares) |
| 20 | RxECLK- | Entrada de clock diferencial LVDS positiva (clock par) |
| 21 | RxECLK+ | Entrada de clock diferencial LVDS positiva (clock par) |
| 22 | RxE3- | Entrada de dados diferenciais LVDS negativos (dados pares) |
| 23 | RxE3+ | Entrada de dados diferenciais LVDS positivos (dados pares) |
| 24 | GND | Terra |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | Sem conexão |
| 28 | VDD | Tensão de Entrada da Fonte de Alimentação 5V |
| 29 | VDD | Tensão de Entrada da Fonte de Alimentação 5V |
| 30 | VDD | Tensão de Entrada da Fonte de Alimentação 5V |
Características Ópticas
| Parâmetro | Condições | Mín. | Típ. | Máx. | Unidade | |
|
Ângulo de Visão (CR>10) |
Horizontal | θL | 89 | - |
grau |
|
| θR | 89 | - | ||||
| Vertical | θT | 89 | - | |||
| θB | 89 | - | ||||
| Relação de Contraste | Centro | 700 | 1000 | - | - | |
| Tempo de Resposta | Tr+Td | - | 14 | 20 | ms | |
|
Cromaticidade de Cor CF (CIE1931) |
Vermelho x |
Típ. -0.03 |
0.646 |
Típ. +0.03 |
- | |
| Vermelho y | 0.341 | - | ||||
| Verde x | 0.327 | - | ||||
| Verde y | 0.612 | - | ||||
| Azul x | 0.143 | - | ||||
| Azul y | 0.041 | - | ||||
| Branco x | 0.283 | - | ||||
| Branco y | 0.289 | - | ||||
| Luminância central do branco | YLI | 300 | 350 | cd/m2 | ||
Características da Luz de Fundo
| Parâmetro | Símbolo | Valor | Unidade | ||
| Mín. | Típ. | Máx. | |||
| Tensão de entrada da barra de luz | VLED | 51 | 54 | 57 | V |
| Corrente de entrada da barra de luz | ILED | - | 480 | - | mA |
| Tempo de vida útil do LED | LBL | 20000 | 30000 | - | Hrs |

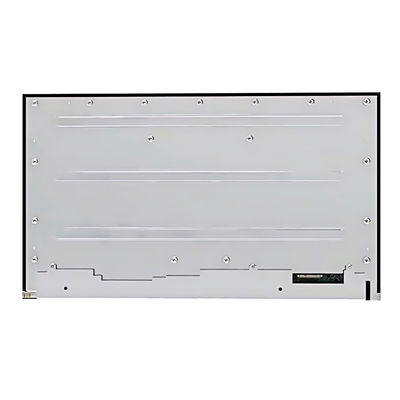

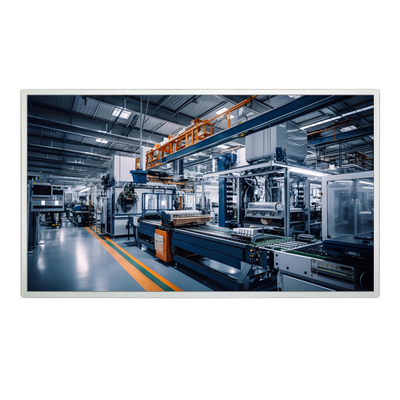

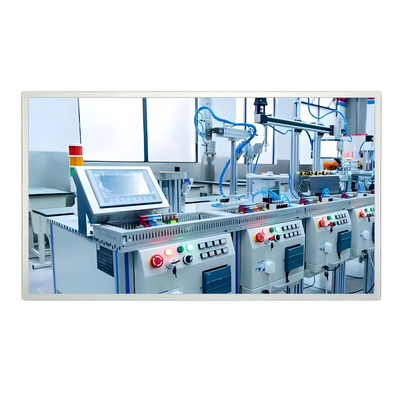

Imagem do Produto
![]()
![]()
