Detalhes do produto:
|
| Número do modelo: | SFTO2700SM-7317AN | Tamanho da Tela: | 27 polegadas diagonais |
|---|---|---|---|
| Resolução: | 1920×1080 Pixels (Faixa RGB) | Brilho: | 350 Cd/m2 |
| Temperatura operacional.: | 0°C a +50°C | Relação de Contraste: | 10001 (tipo.) |
| Interface: | LVDS de dois canais (2 pixels/horário) | Tempo de Resposta: | 14 ms (ligado/desligado, Tip.) |
| Iluminação de fundo: | 30,000 horas | Tratamento de superfície: | Anti-reflexo, dureza 3H |
| Potência de entrada: | 5V±10% (máximo 5,5V) | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | LCD TFT industrial de 350 cd/m2,LCD TFT industrial Dual LVDS,LCD TFT industrial de 27" |
||
Industriais-confortáveis 27-Zoll Display für Kontrollräume
O SFTO2700SM-7317AN combina a resolução Full-HD com a robustez industrial para sistemas de condução, medicina e automação.Com 350 cd/m2 de luminosidade e 89° de ângulo de visão, permite uma visualização clara, mesmo em condições de luz exigentes.
Benefícios chave para os engenheiros
✅ Segurança Industrial
Funcionamento a 0°C a 50°C (Lagerung -20°C a 60°C)
Dual-LVDS-Schnittstelle com 74,25MHz de frequência táctil
3H kratzfeste Anti-Reflex-Oberfläche
✅ Excelência óptica
10001 Contrast ratio für scharfe Graustufdarstellung (Relação de contraste para a apresentação clara de graustuf)
14 ms Reactionszeit (Schwarz-Weiß-Übergang)
Coordenadas de cor segundo o CIE1931 (Weißpunkt x=0,283/y=0,289)
✅ Integração Einfache
Verriegelbarer JAE FI-X30HL-Stecker
Modo de sincronização apenas DE (kein HSYNC/VSYNC benötigt)
Befestigungspunkte compatível com o VESA
Cerifizierte Robustheit (Certificação de robustez)
72h Hochtemperaturtest @60°C
24 Zyklen Thermischer Shock (-20°C/60°C)
ESD-Schutz: ±8kV (Kontakt) segundo a norma IEC 61000-4-2
Prozessleittechnik: SCADA-Systeme, Leitwartendisplays
Medizingeräte: OP-Monitore, Diagnosekonsolen
Automatização de laboratório: Microskopiemonitore, Analysegeräte
Sinalização digital: Sistema de informação e entretenimento útil para a indústria
Certificado ISO: 9001:2015 (Qualität), 14001:2015 (Umwelt)
EMV: EN 55032:2015 Conforme
Garantia: 2 anos de defeitos funcionais
A partir de 1 de Julho de 2016, a Comissão deve apresentar ao Parlamento Europeu e ao Conselho uma proposta de decisão relativa a um programa de investigação e desenvolvimento tecnológico para o período de 2014 a 2020.
Solicitar Personalização
ContactoSales2@saef.com.cnpara versões seladas IP65, opções capacitivas de toque ou desenhos de moldura personalizados.
Especificações
| Posições | Unidade | Especificações |
| Diagonal da tela | mm | 27.0 |
| Área activa | mm | 597.888 ((H) x 336.312 ((V) |
| Pixéis H x V | - | 1920 ((x3) x 1080 |
| Pitch de pixels | Um... | 31.14 ((por uma tríade) x31.14 |
| Disposição de pixels | - | Faixa vertical RGB |
| Modo de exibição | - | Normalmente preto. |
| Tempo de resposta | Msec | 14 ms (normalmente ligado/desligado) |
| Peso | Gramas | TBD |
| Interface elétrica | - | Entrada de dados RGB LVDS de dois canais, de 8 bits |
| Cor de suporte | - | 16.7M cores |
| Tratamento de superfície | - | Anti-Relâmpago, 3H |
| Temperatura de funcionamento | °C |
0 a +50 |
| Temperatura de armazenamento | °C | -20 a +60 |
Dimensões externas
![]()
Definição do pin de interface
| Número do PIN. | Símbolo | Descrição |
| 1 | RxO0- | Introdução de dados diferenciais LVDS negativos (dados impares) |
| 2 | RxO0+ | Dados de entrada de diferencial LVDS positivos (dados impares) |
| 3 | RxO1- | Introdução de dados diferenciais LVDS negativos (dados impares) |
| 4 | RxO1+ | Dados de entrada de diferencial LVDS positivos (dados impares) |
| 5 | RxO2- | Introdução de dados diferenciais LVDS negativos (dados impares) |
| 6 | RxO2+ | Dados de entrada de diferencial LVDS positivos (dados impares) |
| 7 | BIST | BIST |
| 8 | RxOCLK- | Entrada de relógio diferencial LVDS negativo (relógio ímpar) |
| 9 | RxOCLK+ | Input de relógio diferencial LVDS positivo (relógio impar) |
| 10 | RxO3- | Introdução de dados diferenciais LVDS negativos (dados impares) |
| 11 | RxO3+ | Dados de entrada de diferencial LVDS positivos (dados impares) |
| 12 | RxE0- | Introdução de dados diferenciais LVDS negativos (dados pares) |
| 13 | RxE0+ | Introdução de dados de diferencial LVDS positivos (dados pares) |
| 14 | GND | Terra |
| 15 | RxE1- | Introdução de dados diferenciais LVDS negativos (dados pares) |
| 16 | RxE1+ | Introdução de dados de diferencial LVDS positivos (dados pares) |
| 17 | GND | Terra |
| 18 | RxE2- | Introdução de dados diferenciais LVDS negativos (dados pares) |
| 19 | RxE2+ | Introdução de dados de diferencial LVDS positivos (dados pares) |
| 20 | RxECLK- | Input de relógio diferencial LVDS negativo (relógio par) |
| 21 | RxECLK+ | Input de relógio diferencial LVDS negativo (relógio par) |
| 22 | RxE3- | Introdução de dados diferenciais LVDS negativos (dados pares) |
| 23 | RxE3+ | Introdução de dados de diferencial LVDS positivos (dados pares) |
| 24 | GND | Terra |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | Não há ligação. |
| 28 | VDD | Voltagem de entrada da fonte de alimentação 5V |
| 29 | VDD | Voltagem de entrada da fonte de alimentação 5V |
| 30 | VDD | Voltagem de entrada da fonte de alimentação 5V |
Características ópticas
| Parâmetro | Condições | Minha. | Tipo. | Max. - O quê? | Unidade | |
|
Ângulo de visão (CR>10) |
Horizontal | θL | 89 | - |
grau |
|
| θR | 89 | - | ||||
| Vertical | θT | 89 | - | |||
| θB | 89 | - | ||||
| Relação de contraste | Centro | 700 | 1000 | - | - | |
| Tempo de resposta | Tr+Td | - | 14 | 20 | ms | |
|
CF Cromaticidade da cor (CIE1931) |
X vermelho |
Tipo -0.03 |
0.646 |
Tipo +0.03 |
- | |
| Vermelho y | 0.341 | - | ||||
| X verde | 0.327 | - | ||||
| Verde y | 0.612 | - | ||||
| Azul x | 0.143 | - | ||||
| Azul e | 0.041 | - | ||||
| X branco | 0.283 | - | ||||
| Branco y | 0.289 | - | ||||
| Centro Luminância de branco | A.I. | 300 | 350 | cd/m2 | ||
Características da luz de fundo
| Parâmetro | Símbolo | Valor | Unidade | ||
| Minha. | Tipo. | Max. - O quê? | |||
| Voltagem de entrada da barra de luz | VLED | 51 | 54 | 57 | V |
| Entrada da barra de luz corrente | ILED | - | 480 | - | mA |
| Tempo de vida útil do LED | LBL | 20000 | 30000 | - | Horas |

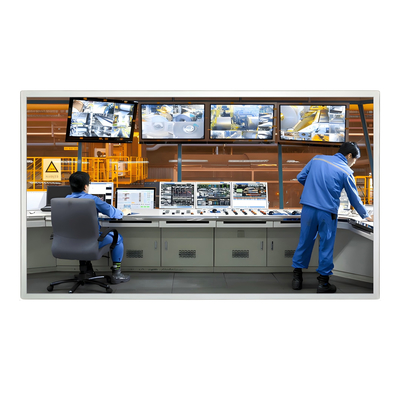

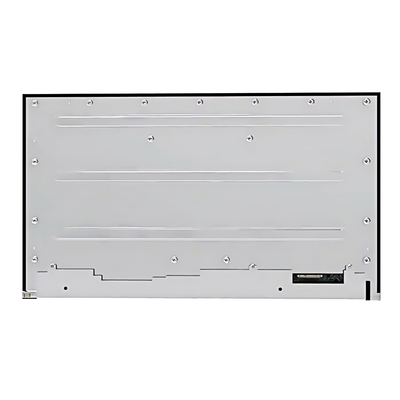

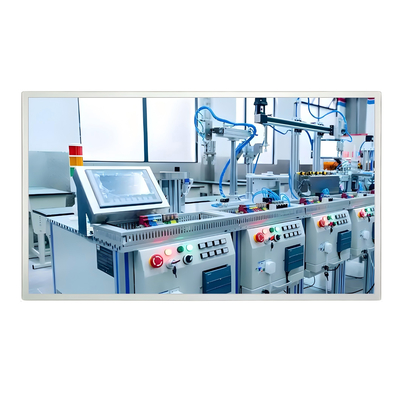

Imagem do produto
![]()
![]()
