Detalhes do produto:
|
Número do modelo: | SFTO2150RX-7320AN | Tamanho da Tela: | 21.5 polegadas diagonal |
---|---|---|---|
Resolução: | 1920×1080 Pixels (Faixa RGB) | Brilho: | 500 cd/m2 |
Temperatura operacional.: | -30°C a +80°C | Relação de Contraste: | 10001 (tipo.) |
Interface: | LVDS de dois canais (2 pixels/horário) | Iluminação de fundo: | 50,000 horas |
Consumo de energia: | 20.96W (LCD: 3,5W + luz de fundo: 17,46W) | Conformidade: | Compatível com o REACH & RoHS |
Destacar: | 500 cd/m2 LCD TFT industrial,LCD TFT industrial de 21,5 polegadas |
Ultra-Rugged 21,5" FHD TFT LCD para ambientes críticos
O SFTO2150RX-7320AN oferece confiabilidade de nível militar para sistemas industriais que exigem um desempenho visual sem compromissos.Este ecrã de luz solar se destaca em diagnósticos médicos, controles aeroespaciais e operações offshore.
Projetado para condições extremas
Confiabilidade certificada (por norma IEC):
240 horas @85°C/85%RH Operação
Choque térmico de 100 ciclos (-30°C/60°C)
Proteção ESD: ±15kV (Ar), ±8kV (Contacto)
Imagem médica: monitores cirúrgicos, consolas de ressonância magnética
Aviônica: ecrãs do cockpit, sistemas de controlo de voo
Marinha: pontes de navegação, painéis da sala das máquinas
Indústria 4.0: HMI para CNC, robótica, SCADA
Diretivas da UE: ROHS 2011/65/UE, REACH SVHC, EN 55032 EMC
Certificações de segurança: UL 60601-1 (Medical), DNV-GL (Marine)
Garantia: 1 ano de substituição funcional
HSF: Construções sem halogênio
Solicitar Personalização
ContactoSales2@saef.com.cnpara versões seladas IP65, opções capacitivas de toque ou desenhos de moldura personalizados.
Especificações
Posições | Especificações | Unidade |
Tamanho de tela ativo | 21.5 | polegada |
Número de pixels | 1920 X 1080 | Pixel |
Área de exibição | 476.64 (H) x 268.11 ((V) | mm |
Abertura do bezel | 479.84 ((H) x 271.3 ((V) | mm |
Dimensão de contorno | 495.6 ((H) x 292.4 ((V) x 10.35 ((D) | mm |
Luminância, Branco | 500 (centro 1 ponto,tipo) | cd/m2 |
Voltagem de entrada da fonte de alimentação | 12 (tipo) | V |
Tensão de alimentação | 5.0 (tipo) | V |
Consumo de energia | Total = 20,96 (tipo) | W |
Relação de contraste | 1000:1 | - Não. |
Tempo de resposta | 14 (tipo) (G a G) | ms |
Temperatura da cor | TBD | K |
Peso | TBD (tipo) | Quilos |
Temperatura de funcionamento | -30 ~ 80 | °C |
Temperatura de armazenamento | -30 ~ 85 | °C |
Características ópticas
Parâmetro | Símbolo | Condição | Minha. | Tipo. | Max. - O quê? | Unidade | ||
Ângulo de visão Distância |
Horizontal |
Θ3 |
CR > 10 |
85 | 89 | - | - Desculpe. | |
Θ9 | 85 | 89 | - | - Desculpe. | ||||
Vertical |
Θ12 | 85 | 89 | - | - Desculpe. | |||
Θ6 | 85 | 89 | - | - Desculpe. | ||||
Relação de contraste de luminosidade | CR |
Θ = 0. (Centro) Normal Observação Ângulo |
450 | 500 | ||||
Transmissão celular | Tr | - | 3.55 | - | % | |||
Uniformidade da luminosidade branca | ΔY | 75 | 80 | - | % | |||
Reprodução de cor |
Branco |
Wx | 0.283 | 0.313 | 0.343 | - | ||
Wy. | 0.299 | 0.329 | 0.359 | - | ||||
Vermelho |
Rx | 0.607 | 0.637 | 0.667 | - | |||
- Não. | 0.320 | 0.350 | 0.380 | - | ||||
Verde |
Gx | 0.266 | 0.296 | 0.326 | - | |||
G.I. | 0.590 | 0.620 | 0.650 | - | ||||
Azul |
Bx | 0.120 | 0.150 | 0.180 | - | |||
Por | 0.02 | 0.05 | 0.08 | - | ||||
Resposta Tempo |
GTG | Tg | 14 | 25 | ms | |||
Conversas cruzadas | TC |
- |
- |
2.0 | % |
Características da luz de fundo
Parâmetro | Símbolo | Valor | Unidade | ||
Minha. | Tipo. | Max. - O quê? | |||
Voltagem de entrada da barra de luz LED por pin de entrada | VPIN | 46.5 | 48.5 | 51.5 | V |
Corrente total de entrada da barra de luz LED | IPIN | --- | 360 | mA | |
Tempo de vida útil do LED | LLED | 40000 | 50000 | --- | Horas |
Consumo de energia | PBL | 17.46 | W |
Dimensões externas
Definição do pin de interface
Pem Não | Símbolo | Função |
1 | RXO0- | Dados negativos de transmissão de pixel 0 (ODD) |
2 | RXO0+ | Dados positivos de transmissão de pixel 0 (ODD) |
3 | RXO1- | Dados negativos de transmissão do pixel 1 (ODD) |
4 | RXO1+ | Dados positivos de transmissão do pixel 1 (ODD) |
5 | RXO2- | Dados negativos de transmissão do pixel 2 (ODD) |
6 | RXO2+ | Dados positivos de transmissão do Pixel 2 (ODD) |
7 | GND | Terra de potência |
8 | RXOC- | Relógio de transmissão negativo (ODD) |
9 | RXOC+ | Relógio de transmissão positivo (ODD) |
10 | RXO3- | Dados negativos de transmissão do Pixel 3 (ODD) |
11 | RXO3+ | Dados positivos de transmissão do Pixel 3 (ODD) |
12 | RXE0- | Dados negativos de transmissão de pixel 0 (EVEN) |
13 | RXE0+ | Dados positivos de transmissão de pixel 0 (EVEN) |
14 | GND | Terra de potência |
15 | RXE1- | Dados negativos de transmissão do pixel 1 (EVEN) |
16 | RXE1+ | Dados positivos de transmissão do pixel 1 (EVEN) |
17 | GND | Terra de potência |
18 | RXE2- | Dados negativos de transmissão do pixel 2 (EVEN) |
19 | RXE2+ | Dados positivos de transmissão do pixel 2 (EVEN) |
20 | RXEC... | Relógio de transmissão negativo (EVEN) |
21 | RXEC+ | Relógio de transmissão positivo (EVEN) |
22 | RXE3- | Dados negativos de transmissão do Pixel 3 (EVEN) |
23 | RXE3+ | Dados positivos de transmissão do Pixel 3 (EVEN) |
24 | GND | Terra de potência |
25 | NC | Não ligação, este pin deve estar aberto |
26 | NC | Não ligação, este pin deve estar aberto |
27 | NC | Não ligação |
28 | VDD |
Fornecimento de energia: +5V |
29 | VDD | |
30 | VDD |

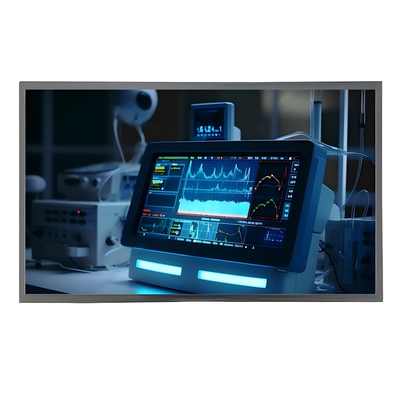

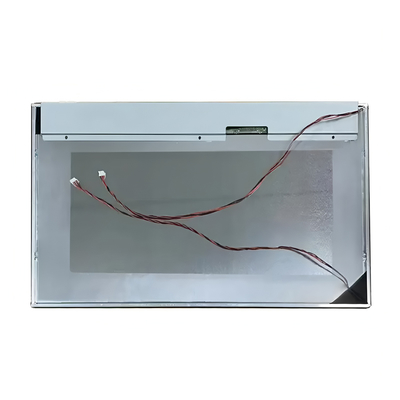

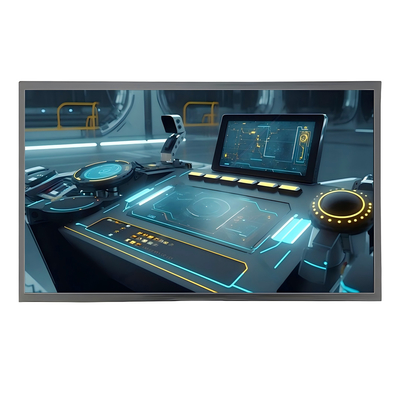

Imagem do produto
