Detalhes do produto:
|
| Número do modelo: | SFTO560SH-7316AN | Tamanho da Tela: | 50,6 polegadas diagonal |
|---|---|---|---|
| Resolução: | 640×480 pixels (RGB) | Brilho: | 250 cd/m2 |
| Temperatura operacional.: | -20°C a +70°C | Tecnologia: | TN TFT, Transmissor |
| Interface: | RGB digital de 24 bits | Iluminação de fundo: | 15 LEDs, |
| Direção de visualização: | 12 Horas Ótimo | Desempenho ótico: | 510,2% NTSC |
| Fonte de alimentação: | Lógica 3.3V + Acionamento de Tensão Dupla | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Módulo de exibição LCD TFT,640x480 Display industrial,5Display LCD TFT de 0 |
||
LCD TFT de 5,6" de alto desempenho para aplicações industriais
O SFTO560SH-7316AN oferece uma confiabilidade robusta para sistemas de missão crítica.
Principais vantagens técnicas
✅ Melhor visibilidade
Resolução 640x480 com polarizador anti-reflexo
250 cd/m2 de brilho elevado para a legibilidade da luz solar
5001:1 relação de contraste com 12 horas visualização ideal
✅ Durabilidade industrial
Funciona a temperaturas extremas (-20°C ~ +70°C)
Resiste a choques mecânicos de 100 G (6 ms de duração)
Proteção contra poeira IP50 através de uma construção selada
✅ Projetado para estabilidade
Interface RGB de 24 bits com modos de sincronização DE/HV
Sistema de tração de dupla tensão (VGH:15V, VGL:-12V)
Controle da direção de digitalização (L/R, U/D pinos) para montagem flexível
Confiabilidade certificada
Passa por testes ambientais rigorosos de acordo com normas internacionais:
96 horas de alta temperatura (70°C) e humidade (50°C/90% RH)
Choque térmico de 20 ciclos (-30°C/80°C)
Protecção ESD: ±8kV (ar), ±4kV (contato)
Conformidade global
Compatível com a ROHS 2011/65/UE e REACH SVHC
Embalagens que cumpram as directivas 94/62/CE
Compatível com solda livre de Pb (Sn96.3-Ag3.3-Cu0.4)
Aplicações
Automatização industrial: painéis HMI, interfaces PLC
Dispositivos médicos: monitores de doentes, dispositivos de diagnóstico portáteis
Sistemas de transporte: Displays de controlo de comboios, aviónica
Equipamento de ensaio: instrumentos de medição de campo, scanners portáteis
Solicitar Personalização
ContactoSales2@saef.com.cnpara versões seladas IP65, opções capacitivas de toque ou desenhos de moldura personalizados.
Especificações
| Características | Detalhes |
| Dimensão de exibição (diagonal) | 5.6 |
| Tipo LCD | TN TFT |
| Modo de exibição | Transmissor / Normalmente Branco |
| Resolução | 640 RGB x 480 |
| Ver direção | 12 horas |
| Direção de inversão da escala cinzenta | 6 horas |
| Esboço do módulo | 126.5 ((H) x 100 ((V) x 5.7 ((T) (Nota1) |
| Área ativa | 112.896 ((H) x84.672 ((V) |
| Tamanho do pixel | 58.8 x 3 x 176.4 |
| Disposição de pixels | RGB |
| Tratamento de superfície do polarizador | Anti-reflexão |
| IC do condutor | ILI6192A-01&ILI5481A |
| Exibir cores | 16.7M |
| Interface | Interface RGB de 24 bits |
| Com ou sem painel táctil | Sem |
| Temperatura de funcionamento | - 20- Não.70 |
| Temperatura de armazenamento | - Trinta- Não.80 |
| Peso | 100 |
Características ópticas
| Ponto | Símbolo | Condição | Especificações | Unidade | |||
| Minha. | Tipo. | Max. - O quê? | |||||
|
Luminância ligada TFT ((Se = 20mA/LED) |
Lv |
Normalmente. ângulo de visão θX = φY =0o |
200 |
250 |
- |
cd/m2 |
|
| Relação de contraste (ver 6.3) | CR | 600 | 1000 | - | |||
|
Tempo de resposta (ver ponto 6.2) |
TR+TF |
- |
25 | 50 |
ms |
||
| Branco | XW | 0.25 | 0.30 | 0.35 | |||
| YW. | 0.26 | 0.31 | 0.36 | ||||
|
Ângulo de visão (ver ponto 6.4) |
Horizontal | θX+ |
Centro CR≥10 |
60 | 70 | - |
- Desculpe. |
| θX- | 60 | 70 | - | ||||
| Vertical | φY+ | 40 | 50 | - | |||
| φY- | 60 | 70 | - | ||||
| NTSC Ratio ((Gamut) | - | 51.2 | - | % | |||
Características da luz de fundo
| Ponto | Símbolo | Condição | Minha. | Tipo. | Max. - O quê? | Unidade |
| Voltagem da luz de fundo | VLED | Ta=25 oC, IF=20mA/LED | - | 9.3 | - | V |
| Corrente de luz de fundo | ILED | Ta=25 oC, VF=3,1 V/LED | - | 100 | - | mA |
| Dissipação de energia | P.D. | - | 930 | - | mW | |
| Uniformidade | Média | 75 | 80 | - | % | |
| Duração de vida útil do LED ((25°C) | - | 20000 | 30000 | - | Horas | |
| Método de accionamento | Corrente constante | |||||
| Configuração de LED | 15 LEDs brancos (três LEDs numa corda e cinco grupos em paralelo) | |||||
Dimensões externas
![]()
Definição do pin de interface
| Número do PIN. | Símbolo | O/O | Função |
| 1 | VLED+ | P | Potência para ânodo de luz de fundo LED |
| 2 | VLED+ | P | Potência para ânodo de luz de fundo LED |
| 3 | VLED- | P | Potência para o cátodo de luz de fundo LED |
| 4 | VLED- | P | Potência para o cátodo de luz de fundo LED |
| 5 | GND | P | Terra de potência |
| 6 | VCOM | Eu... | Entrada VCOM |
| 7 | CCC | P | Fonte de alimentação para circuitos digitais |
| 8 | Modo | Eu... | Controle do modo DE ou HV |
| 9 | DE | Eu... | Ativar dados |
| 10 | VS | Eu... | Entrada de sinal Vsync |
| 11 | HS | Eu... | Entrada de sinal Hsync |
| 12 | B7 | Eu... | Introdução de dados em azul (MSB) |
| 13 | B6 | Eu... | Entrada de dados azul |
| 14 | B5 | Eu... | Entrada de dados azul |
| 15 | B4 | Eu... | Entrada de dados azul |
| 16 | B3 | Eu... | Entrada de dados azul |
| 17 | B2 | Eu... | Entrada de dados azul |
| 18 | B1 | Eu... | Entrada de dados azul |
| 19 | B0 | Eu... | Entrada de dados azul (LSB) |
| 20 | G7 | Eu... | Introdução de dados em verde (MSB) |
| 21 | G6 | Eu... | Introdução de dados verdes |
| 22 | G5 | Eu... | Introdução de dados verdes |
| 23 | G4 | Eu... | Introdução de dados verdes |
| 24 | G3 | Eu... | Introdução de dados verdes |
| 25 | G2 | Eu... | Introdução de dados verdes |
| 26 | G1 | Eu... | Introdução de dados verdes |
| 27 | G0 | Eu... | Introdução de dados em verde (LSB) |
| 28 | R7 | Eu... | Introdução de dados vermelhos (MSB) |
| 29 | R6 | Eu... | Entrada de dados em vermelho |
| 30 | R5 | Eu... | Entrada de dados em vermelho |
| 31 | R4 | Eu... | Entrada de dados em vermelho |
| 32 | R3 | Eu... | Entrada de dados em vermelho |
| 33 | R2 | Eu... | Entrada de dados em vermelho |
| 34 | R1 | Eu... | Entrada de dados em vermelho |
| 35 | R0 | Eu... | Introdução de dados em vermelho (LSB) |
| 36 | GND | P | Terra de potência |
| 37 | DCLK | Eu... | Relógio de amostra |
| 38 | GND | P | Terra de potência |
| 39 | L/R | Eu... | Selecione direção de digitalização de esquerda para direita |
| 40 | U/D | Eu... | Selecionar direção de varredura para cima ou para baixo |
| 41 | VGH | Eu... | Potência positiva para o controlador de digitalização |
| 42 | VGL | Eu... | Potência negativa para o controlador de varredura |
| 43 | AVDD | P | Fornecedora de energia para circuito analógico |
| 44 | Reinicialização | Eu... | Reiniciar |
| 45 | POL | O | Seleção da polaridade para o sinal de controlo de inversão de linha |
| 46 | VCOM | Eu... | Entrada VCOM |
| 47 | NC | - | Sem conector |
| 48 | NC | - | Sem conector |
| 49 | NC | - | Sem conector |
| 50 | NC | - | Sem conector |

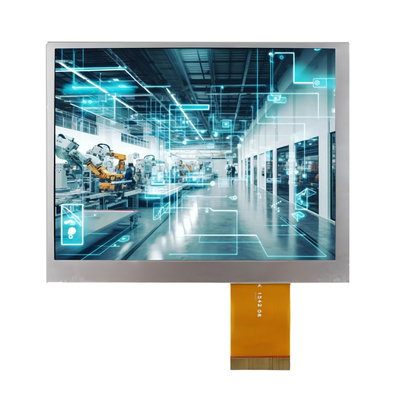

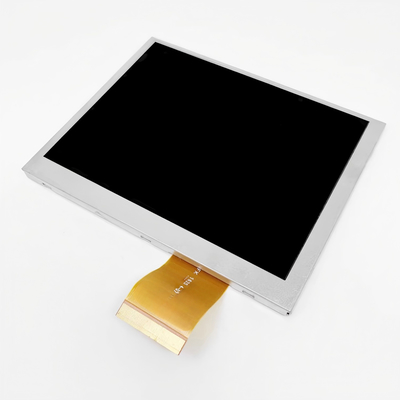

Imagem do produto
![]()
![]()
