Detalhes do produto:
|
| Tipo de exibição: | LCD TFT industrial com interface eDP | Tamanho da tela: | 150,6 polegadas diagonal |
|---|---|---|---|
| Resolução: | FHD 1920 x 1080 (RGB Vertical Stripe) | Brilho: | 1000 cd/m2 (Luminância do centro) |
| Temperatura operacional.: | -20°C a +70°C | Entrada de energia: | 3,3V CC ±10% (0,891W Máx.) |
| Interface: | EDP de 30 pinos (I-PEX 20455-030E) | Sistema de retroiluminação: | Motor LED externo (45,1 V Tipo, 540 mA) |
| Desempenho de cores: | 69% Gamut de cores, 16,7M cores (6bit+FRC) | Ângulo de visão: | 80°+ Horizontal/Vertical (CR≥10) |
| Conectores: | eDP Input + BL Power Output (MSK24022P10A) | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Display LCD TFT de 1000 nits,Visor LCD TFT legível à luz do sol,Ecrã LCD TFT eDP Industrial |
||
Visor de Alta Visibilidade para Ambientes Industriais Exigentes
O SFTO1560BD-7246A3N é um LCD TFT de 15,6" projetado para confiabilidade em condições extremas.Com brilho de 1000 nits e operação de -20°C a +70°C, ele oferece visibilidade clara sob luz solar direta ou temperaturas de congelamento – ideal para automação de fábrica, equipamentos externos e dispositivos médicos.
Principais Vantagens Industriais
Conectividade Robusta: A interface eDP com suporte ao canal AUX (compatível com VESA DisplayPort 1.2) simplifica a integração.
Gerenciamento Inteligente de Energia: O modo de economia de energia de 50Hz reduz o consumo de energia em 15% sem comprometer a funcionalidade.
Durabilidade de Grau Militar: Validado através de 100 ciclos de choque térmico e 240 horas de testes de umidade (60°C/90% UR).
Zero Retenção de Imagem: Geração automática de vídeo preto durante a perda de sinal protege a integridade da tela.
Excelência Técnica
Cor de Precisão: Gama de cores de 69% com 16,7 milhões de cores via tecnologia 6-bit+FRC.
Atenuação Sem Cintilação: Controle PWM (1-2KHz) com balanceamento de corrente para retroiluminação uniforme.
Fácil Integração: Suporte a Hot Plug Detect (HPD) e sequência de energia reversível.
Certificado para Mercados da UE/EUA
• RoHS 2011/65/EU & REACH Compliant
• Certificado de Gerenciamento de Qualidade ISO 9001:2015
• Garantia Funcional de 1 Ano
Ideal Para:
Solicite Personalização: Entre em contato com sales2@saef.com.cn para versões seladas IP65, opções de toque capacitivo ou designs de moldura personalizados.
Especificações
| Item | Especificação | Unidade |
| Tamanho da Tela | 15,6” diagonal | |
| Elemento de Driver | matriz ativa a-si TFT | - |
| Número de Pixels | 1920 x R.G.B. x 1080 | pixel |
| Passo do Pixel | 0,17925 (H) x 0,17925 (V) | mm |
| Disposição de Pixels | Faixa vertical RGB | - |
| Cores da Tela | 16,7 m | cor |
| Modo Transmissivo | Normalmente Preto | - |
| Tratamento de Superfície | Revestimento duro (3H), Anti-reflexo | - |
| Consumo de Energia | Célula 0,891W(Máx.) | - |
|
Temperatura de Operação |
-20°C a +70°C | °C |
|
Temperatura de Armazenamento |
-30°C a +80°C | °C |
Dimensões Externas
![]()
Definição dos Pinos da Interface
| Pino | Símbolo | Descrição |
| 1 | NC | Sem Conexão (Reservado para teste de LCD) |
| 2 | H_GND | Terra de Alta Velocidade |
| 3 | ML1- | Sinal Complementar - Faixa 1 |
| 4 | ML1+ | Sinal Verdadeiro - Faixa Principal 1 |
| 5 | H_GND | Terra de Alta Velocidade |
| 6 | ML0- | Sinal Complementar - Faixa 0 |
| 7 | ML0+ | Sinal Verdadeiro - Faixa Principal 0 |
| 8 | H_GND | Terra de Alta Velocidade |
| 9 | AUX+ | Sinal Verdadeiro - Canal Auxiliar |
| 10 | AUX- | Sinal Complementar - Canal Auxiliar |
| 11 | H_GND | Terra de Alta Velocidade |
| 12 | VCCS | Fonte de Alimentação +3,3V(típico) |
| 13 | VCCS | Fonte de Alimentação +3,3V(típico) |
| 14 | NC | Sem Conexão (Reservado para teste de LCD) |
| 15 | GND | Terra |
| 16 | GND | Terra |
| 17 | HPD | Hot Plug Detect |
| 18 | BL_GND | Terra BL |
| 19 | BL_GND | Terra BL |
| 20 | BL_GND | Terra BL |
| 21 | BL_GND | Terra BL |
| 22 | LED_EN | Sinal de Habilitação BL do Conversor LED |
| 23 | LED_PWM | Sinal de Controle de Atenuação PWM do Conversor LED |
| 24 | NC | Sem Conexão (Reservado para teste de LCD) |
| 25 | NC | Sem Conexão (Reservado para teste de LCD) |
| 26 | LED_VCCS | Energia BL |
| 27 | LED_VCCS | Energia BL |
| 28 | LED_VCCS | Energia BL |
| 29 | LED_VCCS | Energia BL |
| 30 | NC | Sem Conexão (Reservado para teste de LCD) |
Especificação Elétrica (Célula Aberta)
| Item | Símbolo | Valor | Unidade | |
| Mín. | Máx. | |||
| Tensão da Fonte de Alimentação | VCCS | -0,3 | +4,0 | V |
| Tensão de Entrada Lógica | VIN | -0,3 | VCCS+0,3 | V |
| Tensão de Entrada do Conversor | LED_VCCS | -0,3 | 26,0 | V |
| Tensão do Sinal de Controle do Conversor | LED_PWM, | -0,3 | 5,0 | V |
| Tensão do Sinal de Controle do Conversor | LED_EN | -0,3 | 5,0 | V |
Características Elétricas
| Parâmetro | Símbolo | Valor | Unidade | |||
| Mín. | Típ. | Máx. | ||||
| Tensão da Fonte de Alimentação | VCCS | 3,0 | 3,3 | 3,6 | V | |
| Tensão de Ondulação | VRP | - | 50 | 150 | mV | |
| Corrente de Irrupção | IRUSH | 0 | - | 1,5 | A | |
|
Corrente da Fonte de Alimentação |
Mosaico |
lVCCS |
210 | 240 | 270 | mA |
| Preto | 190 | 220 | 250 | mA | ||
| Faixa de 1 linha H | 450 | 550 | 650 | mA | ||
| Resistência de Pull-Low HPD | RHPD | 30K | - | 100K | ohm | |
| HPD | Nível Alto | VHHPD | 2,25 | - | 2,75 | V |
| Nível Baixo | VLHPD | 0 | - | 0,4 | V | |
Especificação do Conversor LED
|
Parâmetro |
Símbolo |
Valor |
Unidade |
|||
| Mín. | Típ. | Máx. | ||||
| Tensão da Fonte de Alimentação de Entrada do Conversor | LED_VCCS | 5 | 12 | 21 | V | |
| Corrente de Irrupção do Conversor | ILED_VCCSRUSH | 0 | - | 1,5 | A | |
|
Controle LED_EN Nível |
Retroiluminação Ligada | VHLED_EN | 2,2 | - | 5,0 | V |
| Retroiluminação Desligada | VLLED_EN | 0 | - | 0,6 | V | |
| Resistência de Pull-Low LED_EN | RLED_EN | 30K | - | 100K | ohm | |
|
Nível de Controle PWM |
Nível Alto PWM | VHPWM | 2,2 | - | 5,0 | V |
| Nível Baixo PWM | VLPWM | 0 | - | 0,6 | V | |
| Resistência de Pull-Low PWM | RPWM | 30K | - | 100K | ohm | |
| Relação de Ciclo de Trabalho de Controle PWM | 1 | - | 100 | % | ||
| Tensão de Ondulação Permissível de Controle PWM | VPWM_pp | 0 | - | 100 | mV | |
| Frequência de Controle PWM | fPWM | 190 | - | 2K | Hz | |
| Corrente de Energia LED | LED_VCCS=Típ | ILED | - | 270 | 300 | mA |
|
Saída do Conversor |
Tensão | VL | 15 | 31 | V | |
| Corrente de cada canal | - | 18 | 19 | 20 | mA | |
Características Ópticas
| Item | Símbolo | Condição | Mín. | Típ. | Máx. | Unidade | |
|
Cor Cromaticidade (CIE 1931) Somente FOG com C-light |
Vermelho | Rx |
θx=0., θY =0. R=G=B=255 Escala de Cinza |
Típ - 0,03 |
0,658 |
Típ + 0,03 |
- |
| Ry | 0,328 | ||||||
| Verde | Gx | 0,275 | |||||
| Gy | 0,574 | ||||||
| Azul | Bx | 0,143 | |||||
| By | 0,092 | ||||||
| Branco | Wx | 0,314 | |||||
| Wy | 0,361 | ||||||
| Gama de cores | C.G | 64 | 69 | - | % | ||
| Transmitância Central | T% | 3,83 | 4,39 | - | % | ||
| Relação de Contraste | CR | 800 | 1000 | - | - | ||
| Tempo de Resposta | TR +TF | θx=0., θY =0. | - | 25 | 30 | ms | |
|
Ângulo de Visão |
Horizontal |
CR>10 |
80 | - | - |
Graus |
|
| - | 80 | - | - | ||||
| Vertical | y+ | 80 | - | - | |||
| - | 80 | - | - | ||||

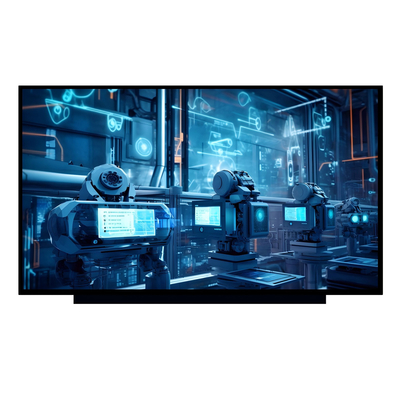

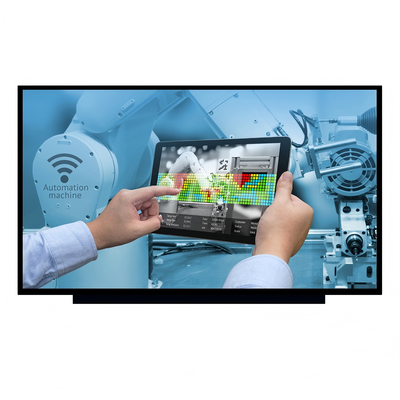

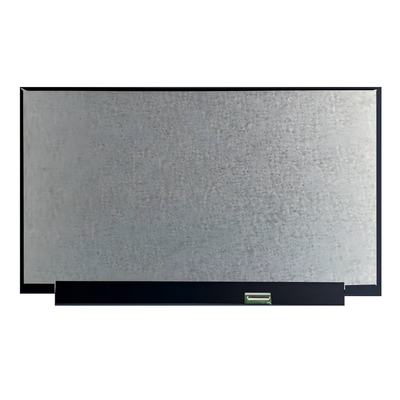

Imagem do Produto
![]()
![]()
