Detalhes do produto:
|
| Produto: | 2,8 polegadas TFT LCD | Resolução: | 480 x 640 ((VGA) |
|---|---|---|---|
| Cores: | 262K | Tipo de exibição: | IPSTFTLCD |
| Interface: | RGB | ângulo de visão: | 80°/80°/80°/80° (L/R/U/D) |
| IC do condutor: | ST7701S | Legível à luz solar: | - Sim, sim. |
| Luminância da superfície: | 1000 cd/m2 (nits) | Aplicação: | Interface HMI industrial, equipamento para o exterior |
| Duração de vida da luz de fundo: | 40,000 horas | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Display LCD TFT visível à luz solar,Módulo de exibição industrial de 480x640,Display LCD TFT de 1000 nits |
||
| Ponto | Especificações | Unidade |
| Tamanho da tela | 2.8 polegadas | Diagonal |
| Número de pixels | 480RGB ((H) x 640 ((V) | Pixeis |
| Área de exibição | 43.2 ((H) x57.6 ((V) | mm |
| Pitch de pixels | 0.09 ((H) x0.09 ((V) | mm |
| Dimensão de contorno | 46.2x65.2x2.3±0.2 | mm |
| Disposição de pixels | Faixa Vertical RGB | ―― |
| Modo de exibição | Normalmente preto. | ―― |
| Direção de visão | Todos | ―― |
| Mostrar cor | 262K | ―― |
| Luminância ((cd/m2) | 1100 | nit |
| Relação de contraste | 1200:1 | ―― |
| Interface | RGB | |
| Iluminação de fundo | Tipo de luz lateral LED | ―― |
| IC de unidade | ST7701S | |
| Temperatura de operação | -20 ~ 70 | °C |
| Temperatura de armazenamento | -30 a 80 | °C |
O High Brightness 1000nits 2,8 polegadas TFT LCD Display é a solução definitiva para profissionais que procuram uma tela poderosa, versátil e de alto desempenho.Aumente o brilho e a clareza dos seus dispositivos, e atender a uma variedade de aplicações, desde a indústria até a electrónica de consumo.
Dimensões externas
Definição do pin de interface
| Número do PIN. | Símbolo | Função |
| 1 | LEDA | Luz traseira LED (cátodo) |
| 2 | LEDK | Luz traseira LED (cátodo) |
| 3 | GND | Terra |
| 4 | VDD | Fornecimento de energia. 2,8~3,3V |
| 5 | GND | Terra |
| 6 | Reinicialização | Reinicie a entrada. |
| 7 | GND | Terra |
| 8 ~ 25 | DB17~DB0 | Entrada de dados RGB azul |
| 26 | GND | Terra |
| 27 | SDA | Relógio de interface SPI |
| 28 | SCL | Relógio de interface SPI |
| 29 | CS | Chip selecionar pin de entrada |
| 30 | HSYNC | Sinal de sincronização de linha para o funcionamento da interface RGB |
| 31 | HSYNC | Sinal de sincronização de quadros para funcionamento da interface RGB |
| 32 | PCLK | sinal de relógio de ponto para operação de interface RGB |
| 33 | DE | Ativar o sinal de dados para a operação da interface RGB |
| 34 | GND | Terra |
Características elétricas
| Ponto | Símbolo | Minha. | Tipo. | Max. - O quê? | Unidade |
| Tensão de alimentação analógica | VDD | 2.4 | 2.8 | 3.3 | V |
| Tensão de alimentação digital | VDDI | - | - | - | |
| Tensão do sinal de entrada | VIH | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
Unidade de retroiluminação (GND=0V)
| Ponto | Símbolo | Min. | Tipo | Max. | Unidade |
| Corrente de LED | II | - | 45 | 60 | mA |
| Voltagem LED | VL | - | 11.2 | 13.6 | V |
| Tempo de vida útil do LED em funcionamento | Horário | 40000 | - | - | Horário |
Especificações ópticas
| Ponto | Símbolo | Condição | Min. | Tipo | Max. | Unidade | |
| Luminância branca (centro) | Lv |
Θ=0 Normal Observação Ângulo IBL=80mA |
1000 | 1100 | - Não. | cd/m2 | |
| Tempo de resposta | Tr+Tf | - Não. | 35 | 40 | ms | ||
| Relação de contraste | CR | 900 | 1200 | - Não. | - Não. | ||
|
Cores Cromaticidade (CIE1931) |
Branco |
Wx | 0.278 | 0.308 | 0.338 | ||
| Wy. | 0.309 | 0.339 | 0.369 | ||||
|
Ângulo de visão |
Hor |
O L |
CR≥10 |
- Não. | 80 | - Não. | |
| ΘR | - Não. | 80 | - Não. | ||||
|
Ver |
OU | - Não. | 80 | - Não. | |||
| ΘD | - Não. | 80 | - Não. | ||||
| Uniformidade do brilho | Média | Θ=0 | 80 | 90 | - Não. | % | |
| Gamut de cores | NTSC | Θ=0 | 65 | 70 | - Não. | % | |

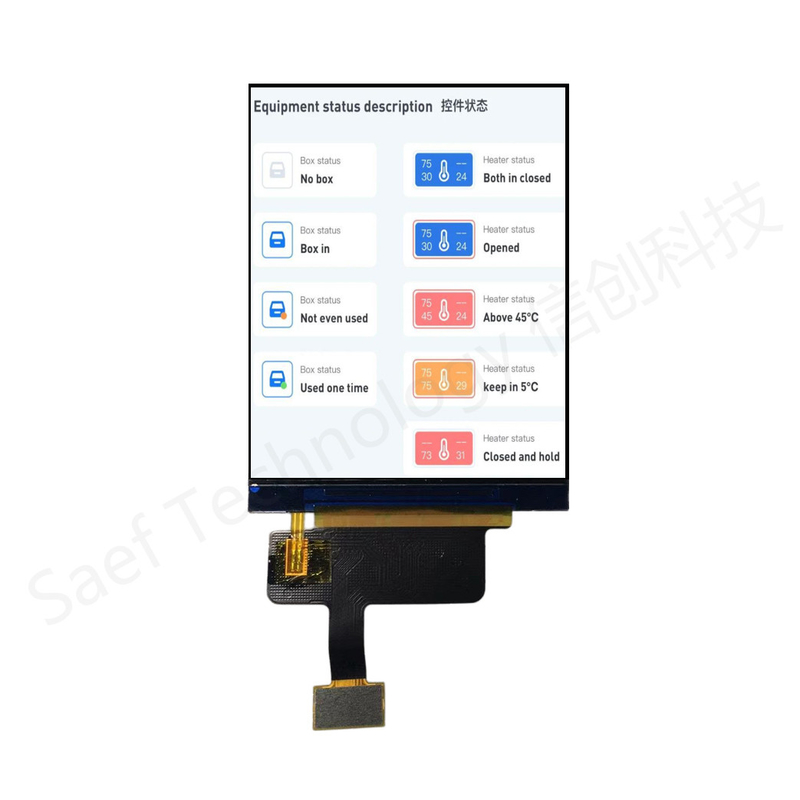

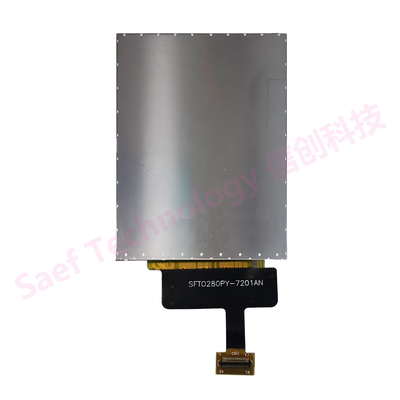

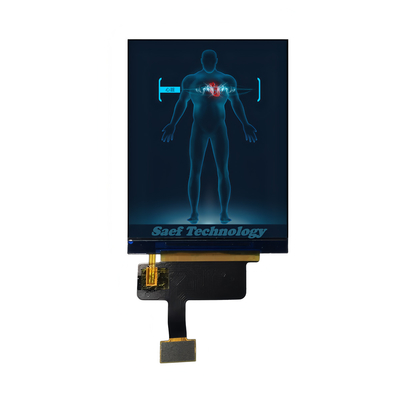

Imagem do produto
