Detalhes do produto:
|
| Produto: | 2.0" LCD TFT | Tecnologia de exibição: | IPS, todos os ângulos de visão |
|---|---|---|---|
| Resolução: | 240 x 320 pontos | interface: | 8 bits Paralelo |
| Número de pin: | 22 pinos | Conexão: | ZIF (personalizável) |
| Luminância de superfície: | 400 Cd/m2 | Temperatura operacional.: | -20°C a +70°C |
| Relação de contraste: | 800: 1 | Cores: | 262K |
| Garantia: | 1 ano | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Módulo de exibição LCD de 240 x 320 tft,Módulo de exibição LCD TFT de 400 nits,Módulo de exibição TFT-LCD de dispositivos IoT |
||
Sobre este produto 2 polegadas IPS TFT LCD Display: SFTO200JY-7251AN
Aumente os seus projetos de IoT com o nosso módulo IPS TFT-LCD de alta luminosidade de 2 polegadas, projetado especificamente para aplicações inovadoras.Esta tela compacta possui uma resolução de 240x320 pixels, oferecendo visuais deslumbrantes e cores vibrantes que dão vida às suas ideias.
Principais características e benefícios:
Aplicações:
Por que escolher o nosso módulo de exibição?
O nosso ecrã IPS TFT-LCD de 2 polegadas de alto brilho é construído para desempenho, durabilidade e flexibilidade.Aproveite o poder da clareza visual excepcional e versatilidade do design para melhorar a interação do usuário em seus aplicativos IoTCom as suas funcionalidades fiáveis e a sua integração fácil de usar, pode concentrar-se no que é mais importante: levar as suas ideias inovadoras ao mercado.
Encomende o seu hoje!
Transforme seus projetos de dispositivos IoT com a solução de exibição definitiva.e acessibilidadeDisponível agora para envio em todo os EUA!
Especificação do produto
| Ponto | Especificações |
| Modo de exibição | Normalmente preto, transmissível. |
| Direção de visualização | Todos |
| Cores | 262K |
| IC de unidade | O número de veículos |
| Tipo de interface | 4Wire SPI |
| Esboço dimensional | 34.60 ((W) x 47.80 ((H) x 2.03 ((T) |
| LCD Área Ativa LCD | 30.60 ((W) x 40.80 ((H) |
| Resolução | 240 RGB ((H) x 320 ((V) |
| Pitch de pixel | 0.1275 ((W) x 0.1275 ((H) |
| Brightnes de superfície | 400 nits |
Dimensões mecânicas
![]()
Classificações máximas absolutas
| Parâmetro | Símbolo | Min. | Max. | Unidade |
| Tensão de alimentação lógica | CICV | -Não.3 | 4.6 | V |
| Tensão de alimentação analógica | CCC | -Não.3 | 4.6 | V |
| Temperatura de funcionamento | Em cima | - 20 | 70 | °C |
| Temperatura de armazenamento | Tst | - Trinta | 80 | °C |
| Humidade | RH |
- Não. |
90% ((Max60C) | RH |
Características elétricas
| Parâmetro | Símbolo | Min. | Tipo | Max. | Unidade |
| Tensão de alimentação lógica | CICV | 1.65 | 1.8/2.8 | 3.3 | V |
| Tensão de alimentação analógica | CCC | 2.6 | 2.8 | 3.3 |
- |
| Corrente de entrada | Identificação |
- Não. |
20 |
- Não. |
mA |
Características da luz de fundo
| Ponto | Símbolo | Min. | Tipo | Max. | Unidade |
| Voltagem para a frente | Vf | 3.0 | 3.2 | 3.4 | V |
| Corrente para a frente | Se |
- Não. |
60 |
- Não. |
mA |
| Tempo de vida útil |
- Não. |
30000 | 40000 |
- Não. |
Horas |
Definição do pin de interface
|
Não. |
Símbolo | Descrição |
| 1 | LED+ | Anodo de luz de fundo |
| 2 | LED- | Cátodo de retroiluminação |
| 3 a 4 | NC | |
| 5 | CICV | Fornecimento de energia para a interface ((1.8V-3.3V) |
| 6 | CCC | Fornecimento de alimentação para analógico (2.8V-3.3V) |
| 7 a 14 | DB7-DB0 | Entrada/saída de dados paralelas. |
| 15 | RD |
Ativar a leitura na interface paralela 8080 MCU. |
|
16 |
WR |
Ativar a escrita na interface paralela. Display data/command selection pin em interface serial de 4 linhas. |
|
17 |
RS |
Registro selecionar pin RS= 1 RS = ¥0 ¥: dados de comando. |
| 18 | CS |
Chip selecionar pin (LoSw) ativar) |
| 19 | TE | O sinal de efeito de rasgo é usado para sincronizar o MCU com a memória de quadro |
| 20 | Reinicialização | Pin de reinicialização do LCM |
| 21 | SDA | Entrada/saída de dados em série. |
| 22 | GND | Terra |
Características ópticas
| Ponto | Símbolo | Condição | Minha. | Tipo. | Max. - O quê? | Unidade |
|
Transmissão (sem polarizador) |
T (%) |
- |
- |
(4.50) |
- |
% |
|
Transmissão (com Polarizador) |
T (%) |
- |
- |
(Relação) |
- |
% |
| Relação de contraste | CR |
Θ=0 Visualização normal ângulo |
640 | 800 |
- |
- |
| Tempo de resposta | TR +TF |
- |
30 | 40 |
msec |
|
| Gamut de cores | S(%) | 54 | 60 |
- |
% |

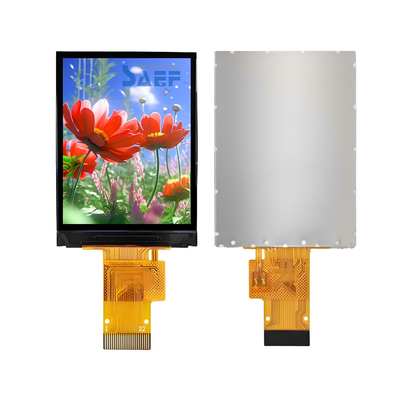

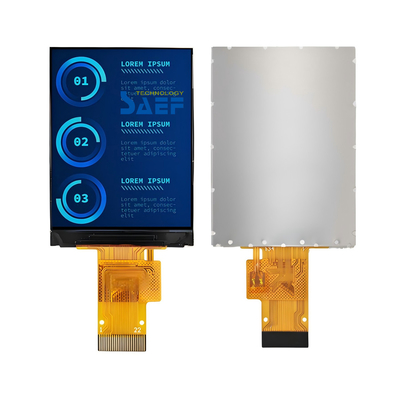

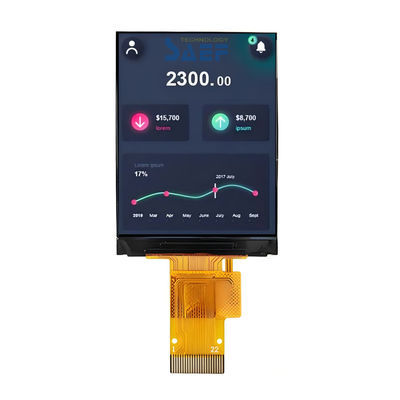

Imagem do produto
![]()
![]()
Mais opções: Interface SPI (Modelo:SFTO200JY-7250AN)
![]()
![]()
