Detalhes do produto:
|
| Produto: | 1.77 polegadas TFT LCD | Resolução: | 128 x 160 pixels |
|---|---|---|---|
| tela sensível ao toque: | Sem | Direção de visualização: | Às 12 horas. |
| interface: | Linhas SPI 4 | Número de pin: | 14 |
| Conexão: | Plug-in | Luminância de superfície: | 300 cd/m2 (customizável) |
| IC do condutor: | ST7735 | Duração de vida do LED: | 40,000 horas |
| Temperatura operacional.: | -20°C a +70°C | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Display LCD TFT de baixa potência,Exposição de TFT LCD de 1,77 polegadas |
||
Sobre este item: 1.77 polegadas TFT LCD Display SFTO177JY-7189AN
Atualize os seus dispositivos com o ecrã LCD TFT de 1,77 polegadas da Shenzhen Saef Technology, um dos principais fabricantes de ecrãs TFT.Esta tela TFT de alta resolução é perfeita para uma ampla gama de aplicações, desde dispositivos portáteis até produtos eletrónicos de consumo e soluções de exibição IoT.
Características fundamentais
Aplicações
Soluções IoT:Os nossos ecrãs de baixo consumo de energia são perfeitos para dispositivos conectados, garantindo um desempenho e uma fiabilidade duradouros.
Utilização industrial:Personalizáveis e construídos para suportar condições adversas, os nossos ecrãs são confiáveis pelos fabricantes de equipamentos industriais em todo o mundo.
Por que escolher a tecnologia Shenzhen Saef?
Como um fabricante confiável de ecrãs TFT, estamos comprometidos em fornecer produtos de alta qualidade que atendam às necessidades de nossos clientes globais.77 polegadas TFT LCD Display é projetado com precisão e projetado para o desempenho, tornando-o a escolha perfeita para o seu próximo projeto.
Explore toda a nossa gama
Além do ecrã de 1,77 polegada, oferecemos uma ampla gama de ecrãs TFT LCD, módulos OLED e soluções de exibição personalizadas para atender às suas necessidades exclusivas.Visite o nosso website para saber mais sobre os nossos produtos e serviços.
Contacte-nos hoje!
Quer precise de um produto padrão ou de uma solução personalizada, a nossa equipa está pronta para ajudar.
Shenzhen Saef Technology Ltd.O seu parceiro de confiança na inovação de display.
Características
| Ponto | Especificações |
| Modo de exibição | Normalmente preto, transmissível. |
| Direção de visualização | Às 12 horas. |
| Cores | 262K |
| IC de unidade | ST7735 |
| Tipo de interface | 4 Linha SPI |
| Esboço dimensional | 34.00(W) x 42.94(H) x 2.28(T) mm |
| Área ativa do LCD | 28.032 ((W) x 35.04 ((H) mm |
| Resolução | 128 RGB ((H) x 160 ((V) pixels |
| Pitch de pixel | 0.219 ((W) x 0.219 ((H) mm |
Desenho de contorno
![]()
Descrição do pin da interface
|
Não. |
Símbolo | Descrição |
| 1 | NC | Não há ligação. |
| 2 | GND | Terra |
| 3 | LEDK | Cátodo de retroiluminação |
| 4 | LEDA | Anodo de luz de fundo (3.0V-3.4V) |
| 5 | GND | Terra |
| 6 | Reinicialização | Pin de reinicialização do LCM |
|
7 |
D/C |
Registro selecionar pin D/C = ¥ 1 ¥: Exibir dados. D/C=0: dados de comando. |
| 8 | SDA | Entrada/saída de dados em série. |
| 9 | SCL | Pin de relógio em série. |
| 10 | CCC | Fornecimento de alimentação para analógico (2.8V-3.3V) |
| 11 | CICV | Fornecimento de energia para a interface ((1.8V-3.3V) |
| 12 | CS |
Chip selecionar pin (Low) |
| 13 | GND | Terra |
| 14 | NC | Não há ligação. |
Diagrama esquemático
![]()
![]()
Classificações máximas absolutas
| Parâmetro | Símbolo | Min. | Max. | Unidade |
| Tensão de alimentação lógica | CICV | -Não.3 | 4.6 | V |
| Tensão de alimentação analógica | CCC | -Não.3 | 4.6 | V |
| Temperatura de funcionamento | Em cima | - 20 | 70 | °C |
| Temperatura de armazenamento | Tst | - Trinta | 80 | °C |
| Humidade | RH |
- Não. |
90% ((Max60C) | RH |
Características elétricas
| Parâmetro | Símbolo | Min. | Tipo | Max. | Unidade |
| Tensão de alimentação lógica | CICV | 1.65 | 1.8/2.8 | 3.3 | V |
| Tensão de alimentação analógica | CCC | 2.6 | 2.8 | 3.3 |
- Não. |
| Corrente de entrada | Identificação |
- Não. |
20 |
- Não. |
mA |
Características da luz de fundo
| Ponto | Símbolo | Min. | Tipo | Max. | Unidade |
| Voltagem para a frente | Vf | 3.0 | 3.2 | 3.4 | V |
| Corrente para a frente | Se |
- Não. |
80 |
- Não. |
mA |
| Tempo de vida útil |
- Não. |
- Não. |
40000 |
- Não. |
Horas |
Características ópticas
| Ponto | Símbolo | Condição | Minha. | Tipo. | Max. - O quê? | Unidade |
| Tempo de resposta | Tr+Tf | θ = 0° |
- |
30 | 60 | ms |
| Relação de contraste | CR | θ = 0° | 200 | 300 |
- |
|
|
Ângulo de visão |
Em cima | CR ¥10 | 40 | 45 | - |
deg. |
| Ponto inferior | CR ¥10 | 15 | 20 | - | ||
| Esquerda | CR ¥10 | 40 | 45 | - | ||
| É verdade. | CR ¥10 | 40 | 45 | - | ||
|
Cores CF cromaticidade ((CIE)
|
Wx |
θ = 0° |
-Não.02 |
0.308 |
+0.02 |
|
| Wy. | 0.327 | |||||
| Rx | 0.610 | |||||
| - Não. | 0.329 | |||||
| Gx | 0.299 | |||||
| G.I. | 0.567 | |||||
| Bx | 0.143 | |||||
| Por | 0.111 | |||||
| Falando em cruz | ct | 2% | ||||
| Transmissão | Trans | 6.21% | 60,9% |
- |

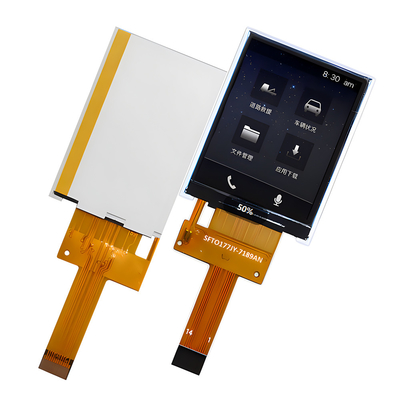

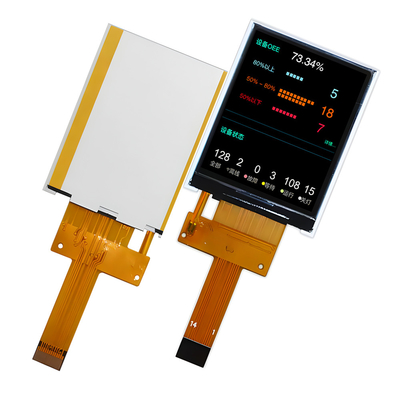

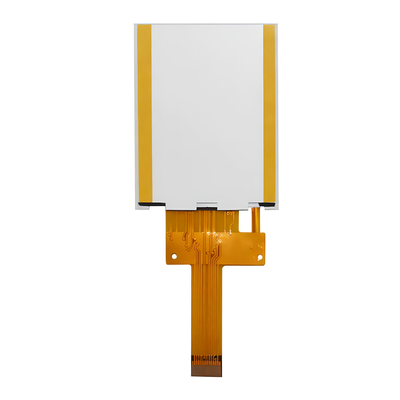

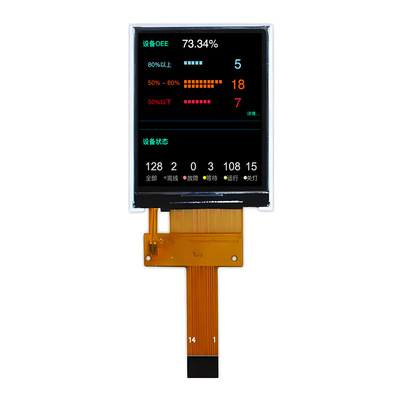

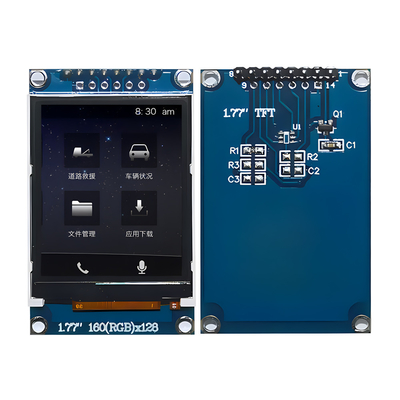

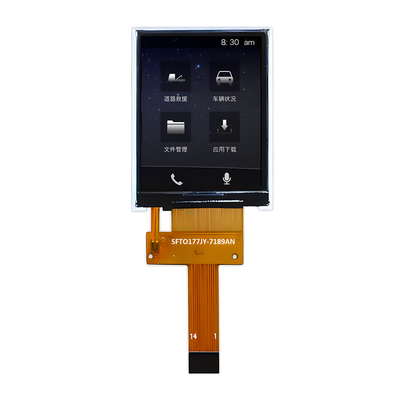

Foto do produto
![]()
![]()
![]()
![]()
Ensaios ambientais / de fiabilidade
| - Não, não. | Ponto de ensaio | Condição | Observações |
| 1 | Operação a altas temperaturas | Ts= +80°C, 240 horas |
Nota 1 IEC60068-2-2, GB2423. 2-89 |
| 2 | Operação a baixa temperatura | Ta= -30°C, 240 horas | Nota 2 IEC60068-2-1 GB2423.1-89 |
| 3 | Armazenamento a alta temperatura | Ta= +80°C, 240 horas | IEC60068-2-2 GB2423. 2-89 |
| 4 | Armazenamento a baixa temperatura | Ta= -30°C, 240 horas | IEC60068-2-1 GB/T2423.1-89 |
| 5 | Armazenamento em altas temperaturas e humidade | Ta= +60°C, 90% RH max, 160 horas |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | Choque térmico (não operacional) | -30°C 30 min ~ +80°C 30 min Tempo de alteração: 5min, 30 Ciclo |
Começa com frio. temperatura, termina com temperatura elevada IEC60068-2-14, GB2423.22-87 |
|
7 |
Descarga eletrostática (operação) |
C=150pF, R=330 Ω, 5 pontos/panel Ar: ±8KV, 5 vezes; contato: ±4KV, 5 vezes; (ambiente: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
Vibração (Não operação) |
Faixa de frequência: 10~55Hz, curso: 1.mm varredura: 10Hz~55Hz~10Hz 2 horas para cada direcção de XYZ. (condição da embalagem) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | Choque (não operação) |
60G 6ms, ± X, ± Y, ± Z 3 vezes para cada direcção |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | Teste de queda de embalagem |
Altura: 80 cm, 1 canto, 3 bordas, 6 superfícies |
IEC60068-2-32 GB/T2423.8-1995 |
