Detalhes do produto:
|
| Produto: | 2Display TFT de 0,2 polegadas | Resolução: | 200x480 pontos |
|---|---|---|---|
| tela sensível ao toque: | Sem | Direção de visualização: | IPS Todos os ângulos de visão |
| interface: | MIPI | Número de pin: | 20 PINOS |
| Conexão: | ZIF | Luminância de superfície: | 500 Cd/m2 |
| IC do condutor: | ST7797 | Temperatura de funcionamento: | -20°C a +70°C |
| Duração de vida do LED: | 40,000 horas | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Display LCD TFT de 500 nits,2Display LCD TFT de 2 polegadas,Display LCD TFT de 200x480 |
||
Especificações gerais
| Ponto | Conteúdo | Unidade |
| Tipo LCD | 16.7M TRANSMISSVIE TFT COLOR | / |
| Comprimento diagonal | 2.2 | polegada |
| Direção de visualização recomendada | Grátis | A partir das 8h. |
| Disposição de pontos | 200 ((R.G.B) * 480 | Ponto |
| Tamanho do módulo (W*H*T) | 23.72*57.79*2.0+/-0.1 | mm |
| Área de observação (W*H) |
- Não. |
mm |
| Área ativa (W*H) | 21.72 vezes 52.42 | mm |
| Tamanho de pixels (W*H) | 0.1086*0.1092 | mm |
| Tipo de luz de fundo | LED (LED 4* branco) | / |
| IC de unidade | ST7797 (em inglês) | / |
| Tipo de interface | Interface MIPI | / |
Desenho mecânico
Definição do pin de interface
|
Número do PIN. |
Símbolo |
O/O |
Descrição |
| 1 | GND | P | Terra |
| 2 | TP_VDD | P | CTP Fornecimento de energia analógico |
| 3 | TP_SCL | Eu... | Relógio Serial I2C |
| 4 | TP_SDA | Eu... | Dados de série I2C |
| 5 | TP_RST | Eu... | CTP RESET TERMINAL ACTVE L |
| 6 | TP_INT | O | Interrupção externa INT para o hospedeiro, É ativo baixo quando o dedo toca na tela |
| 7 | NC | - | - |
| 8 | GND | P | Terra |
| 9 | MIPI-D1N | Eu... | Sinais de dados diferenciais da interface MIPI |
| 10 | MIPI-D1P | Eu... | Sinais de dados diferenciais da interface MIPI |
| 11 | GND | P | Terra |
| 12 | MIPI-CN | Eu... | Sinais de relógio diferencial da interface MIPI |
| 13 | MIPI-CP | Eu... | Sinais de relógio diferencial da interface MIPI |
| 14 | GND | P | Terra |
| 15 | VCI | P | Fornecimento de energia para o analógico interno |
| 16 | CICV | P | Fornecimento de energia para a entrada/saída interna. |
| 17 | Reinicialização | Eu... | Reinicie o pin de sinal |
| 18 | GND | P | Terra |
| 19 | LEDK | P | Fornecimento de energia Entrada de catodo para iluminação de fundo |
| 20 | LEDA | P | Fornecimento de energia Entrada de ânodo para iluminação de fundo |
Classificações máximas absolutas
| Parâmetro |
Símbolo |
Min. |
Max. |
Unidade |
| Temperatura de funcionamento | Em cima | - 20 | 70 | °C |
| Temperatura de armazenamento | Tst | - Trinta | 80 | °C |
| Humidade | RH | / | 90% ((Max60.C) | RH |
| Voltagem de potência | VCI | -Não.3 | 4.6 | V |
Características de CC
| Parâmetro |
Símbolo |
Min. |
Tipo |
Max. |
Unidade |
| Tensão de alimentação para a lógica | VCI | 2.65 | 2.8 | 3.3 | V |
| Fornecimento de energia de entrada/saída | CICV | 1.65 | 1.8 | 3.3 | V |
| Corrente de entrada | Identificação |
- |
TBD | TBD | mA |
| Voltagem de entrada | VIH | 0.7*IOVCC |
- |
CICV | V |
| Voltagem de entrada | VIL | 0 |
- |
0.3*IOVCC | V |
| Voltagem de saída | VOH | 0.8*IOVCC |
- |
CICV | V |
| Voltagem de saída | VOL | 0 |
- |
0.2*IOVCC | V |
Características da luz de fundo
| Ponto |
Símbolo |
Min. |
Tipo |
Max. |
Unidade |
Condição |
| Voltagem para a frente | Vf | 2.9 | 3.1 | 3.3 | V | Se= 80mA |
| BL Luminância | Lv | - | - | - | cd/m2 | |
| Uniformidade da luz de fundo | Pelo menos 80% | |||||
| Número de LED LED |
- |
4 | Peça | |||
| Modo de ligação | S/P/M | Em paralelo |
- |
|||
Características ópticas
| Ponto |
Símbolo |
Condição |
Min. |
Tipo |
Max. |
Unidade |
|
|
Luminância da superfície LCM |
Lv | - Não. | 470 | 570 | - Não. | cd/m2 | |
| Relação de contraste | CR | - Não. | 900 | 1000 | - Não. | - Não. | |
| Tempo de resposta | Tr+Tf | - Não. | - Não. | 35 | 40 | msec | |
| Gamma de cores | S(%) | - Não. | - Não. | - Não. | % | ||
|
Ângulo de visão |
Ver + Hor |
CR ¥10 |
- Não. | 160 | - Não. |
deg |
|

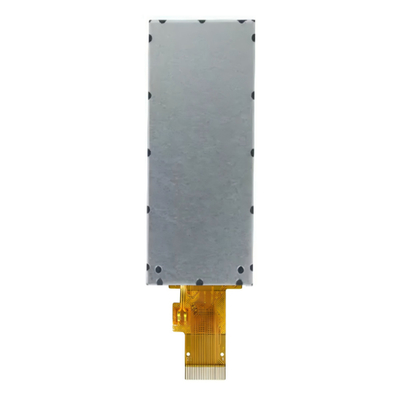

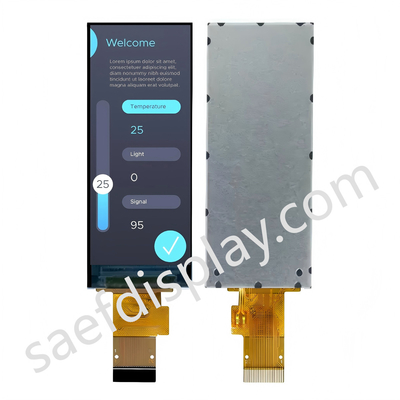

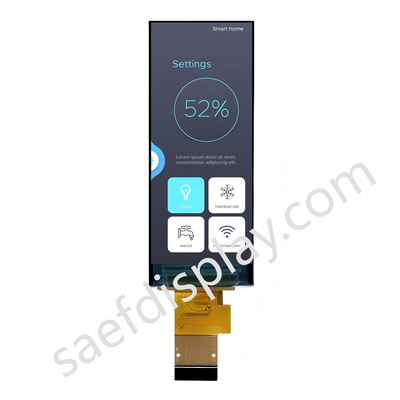

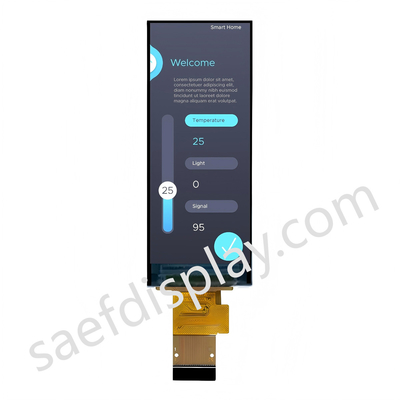

Imagem do produto
