Detalhes do produto:
|
Produto: | Exposição de TFT de 2,4 polegadas | Resolução: | 240*320 |
---|---|---|---|
tela sensível ao toque: | Painel de toque Resistive | Direção de visualização: | IPS Todos os ângulos de visão |
interface: | MCU | Número de pin: | 25 pinos |
Conexão: | Solda | Luminância de superfície: | 250 Cd/m2 |
IC do condutor: | ST7789V | Duração de vida do LED: | 40,000 horas |
Conformidade: | Compatível com o REACH & RoHS | ||
Destacar: | exposição de 240x320 TFT LCD,Exposição de TFT LCD da relação de MCU,2Display LCD TFT de 0 |
Desenho mecânico
Definição do pin de interface
- Não, não. | NOME PIN | O/O | Descrição |
1 | LED_K | O | Cátodo LED |
2 | LED_A | O | Anodo LED |
3 | GND | Eu... | Terra |
4 | CCC | Eu... | Fornecimento de energia 2.8V Voltagem |
5 | CICV | Eu... | Fornecimento de energia 2.8V/1.8V Voltagem |
6 | FMARK | O | Pin de saída de efeito de lágrima |
7 | /CS | Eu... | Pin de entrada para o sinal de seleção de chips |
8 | Reinicialização | Eu... | LCM Reiniciar sinal de entrada |
9 | RS | Eu... | Selecionar sinal de registo |
10 | /WR | Eu... | Escrever pin de entrada de sinal de estroboscópio |
11 | /RD | Eu... | Leia o pin de entrada do sinal de estroboscópio |
12 | GND | Eu... | Terra |
13 a 20 | DB7-DB0 | O/O | Exibe dados de entrada/saída |
21 | GND | Eu... | Terra |
22 | XR | O | Pin do painel de toque |
23 | YD | O | Pin do painel de toque |
24 | XL | O | Pin do painel de toque |
25 | OU | O | Pin do painel de toque |
Limite máximo absoluto
Ponto | Símbolo | Valor | Unidade |
Tensão de alimentação para a lógica | VDD | 1.6~3.3 | V |
Voltagem de entrada | Vinho | VDD+0.3 | V |
Temperatura de funcionamento | Topr | - 20 a 70 | °C |
Temperatura de armazenamento | Tstg | - 30 a 80 | °C |
Características de CC
Ponto | Símbolo | Min. | Tipo | Max. | Unidade | Condição de ensaio |
Tensão de funcionamento | VDD | 2.6 | 2.8 | 3.3 | V | - |
Corrente de alimentação | IDD | - | - | 5 | mA | VDD=2,8V, Ta=25°C |
Voltagem de entrada | VIH | 0.8VDD | - | VDD | V | - |
VIL | 0 | - | 0.2VDD | V | ||
Corrente de fuga de entrada | IIL | - Um.0 | - | 1.0 | mA | VIN=VDD ou VSS |
Características da luz de fundo
Ponto | Símbolo | MIN | TYP | Max. | UNIT |
Teste Condição |
Tensão de alimentação | Vf | 3.0 | 3.2 | 3.4 | V | Se=80mA |
Corrente de abastecimento | Se | - | 80 | - | mA | - |
Voltagem inversa | - Não. | - | - | 5 | V | - |
Dissipação de energia | Pd | - | - | mW | - | |
Intensidade luminosa para LCM |
- |
- | 250 | - | Cd/m2 | Se=80mA |
Uniformidade para a MCL | - | 80 | - | - | Percentagem | Se=80 mA |
Características ópticas
- Não, não. | Ponto de referência | Símbolo | Condições | Especificações | Unidade | |||
Min. | Tipo | Max. | ||||||
1 | Tempo de resposta | Tr+Tf | 25°C | - | 15 | - | Srta. | |
2 | Transmitância (com PL) | T (%) | - | - | 7.1 | - | - | |
3 | Taxa de contraste | Cr |
θ=0, Ângulo de visão normal |
- | 250 | - | - | |
4 |
Observação Ângulo
|
O que é? | θR | CR>10 | - | 80 | - | Deg |
θL | - | 80 | - | |||||
Ver. | Θ+ | - | 80 | - | ||||
- Não. | - | 80 | - |

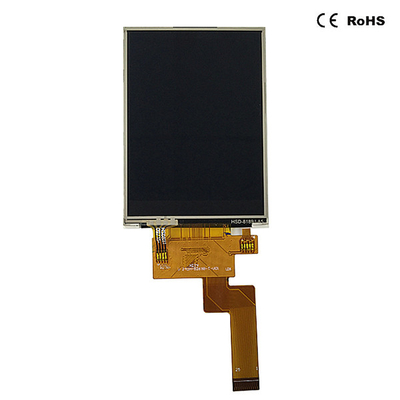

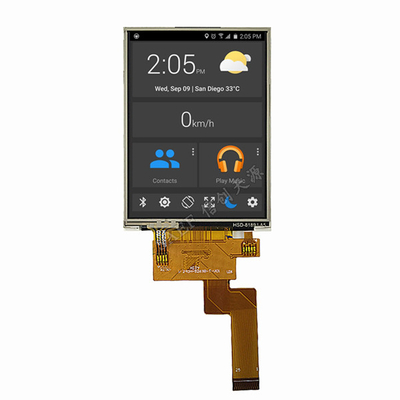

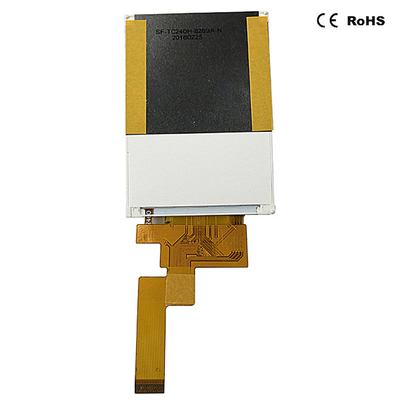

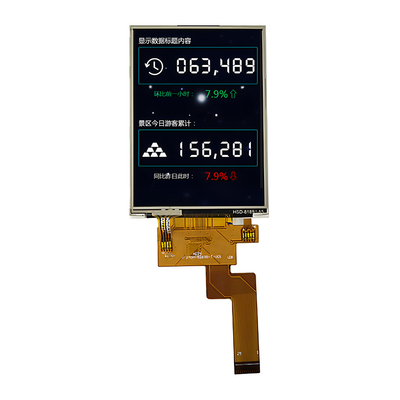

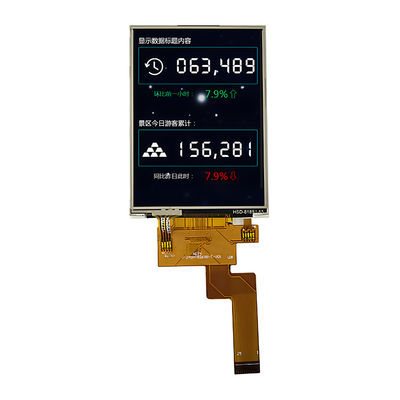

2Display LCD TFT de 0,4 polegadas Desenho Demonstração do Produto Real
