Detalhes do produto:
|
| Produto: | 5Display LCD TFT de 0,7 polegadas | tela sensível ao toque: | Sem |
|---|---|---|---|
| Resolução: | 640X480 | Direção de visualização: | Ângulos de visão completos do IPS |
| IC do condutor: | JD9168S | Número de pin: | 40 pinos |
| Conexão: | Tipo de conector | Luminância de superfície: | 500 cd/m2 (nits) |
| interface: | RGB | Duração de vida do LED: | 40,000 horas |
| Destacar: | Exposição de TFT LCD da relação do RGB,Display LCD TFT com resolução 640x480,Aplicações Industriais TFT LCD Display |
||
Sobre este item SFTO570DX-7263AN
Melhore seus projetos industriais com o TFT LCD Display de 5,7 polegadas, projetado para um desempenho e versatilidade ideais.tornando-o ideal para várias aplicações industriais que exigem uma saída visual clara e confiável.
Características principais:
Display de alta qualidade:A tecnologia TFT de 5,7 polegadas fornece cores vibrantes e imagens nítidas, garantindo uma excelente visibilidade em diversas condições de iluminação.fornece visuais detalhados para representação precisa de dados.
Interface RGB:O ecrã está equipado com uma interface RGB, facilitando a fácil integração com vários sistemas de controlo industrial.As opções de conectividade padrão tornam fácil a interface com microcontroladores e outros dispositivos.
Aplicações versáteis:Este ecrã LCD TFT é perfeito para uma ampla gama de aplicações industriais, incluindo fabricação, automação, sistemas de controle e muito mais.Monitorização de equipamentos, e exibições interativas.
Design durável:Construído para suportar as demandas dos ambientes industriais, o módulo de exibição oferece confiabilidade e longevidade, tornando-o uma excelente escolha para vários ambientes, desde fábricas a laboratórios de pesquisa.
Amigável ao utilizador:Com instruções fáceis de seguir e suporte a protocolos de exibição padrão, este módulo LCD permite uma integração suave em seus projetos atuais, minimizando tempo e esforço de configuração.
Tamanho compacto:Seu fator de forma compacto permite instalações econômicas de espaço, tornando-o ideal para configurações apertadas onde o imóvel é premium.
Por que escolher esta exposição?
O ecrã LCD TFT de 5,7 polegadas com resolução 640x480 e interface RGB é uma solução robusta para aplicações industriais que exigem clareza, durabilidade e facilidade de integração.Atualize seus projetos com este módulo de exibição de alto desempenho que ajuda a melhorar a interação do usuário e garante uma apresentação de dados confiável.
Encomende agora para adicionar este componente essencial ao seu kit de ferramentas industriais!
Especificação do produto
| Ponto | Especificações | Unidade |
| Tipo de LCD | TFT | - |
| Display color | 16.7M | - |
| Direção de visualização | IPS, todos os ângulos de visão | Relógio |
| Temperatura de funcionamento | -30~+80 | °C |
| Temperatura de armazenamento | -30~+80 | °C |
| Tamanho do módulo | Ver desenho de contorno | mm |
| Área ativa ((W × H) | 115.20X86.40 | mm |
| Número de pontos | 640 x 480 | pontos |
| Controlador LCM | JD9168S | - |
| Tensão de alimentação | 3.3 | V |
| Iluminação de fundo | 3S7P-LED (branco) | Peças |
| Interface | Interface RGB | - |
Dimensões externas
Classificação máxima absoluta
| Ponto | Símbolo | Minha. | Max. - O quê? | Unidade |
| Tensão de alimentação | CCC | -Não.3 | 3.3 | V |
| Voltagem de alimentação de luz de fundo | VLED | -Não.3 | 6.0 | V |
| Temperatura de funcionamento | Em cima | - Trinta | 80 | °C |
| Temperatura de armazenamento | Tst | - Trinta | 80 | °C |
Características da luz de fundo
| Ponto | Símbolo | Valor típico | |
| Tensão de alimentação | VLED | 5V | |
| Corrente de abastecimento | II | 300 - mA | |
| Consumo de energia | PL | 1.5 - W | |
| Frequência de controlo PWM | FPDIM | 50K Hz | |
| Luz de fundo ON-OFF | Alto |
VEN |
1.4 VLED V |
| Baixo | 0 - 0,4 V | ||
| Nível de controlo PWM | Alto |
VPDIM |
1.5 V |
| Baixo | 0 - 0,4 V | ||
| Uniformidade | ΔBp | 80% | |
| Tempo de vida | tempo | 40K horas | |
Definição do pin de interface
| Número do PIN. | Símbolo | O/O | Definição |
| 1 | U/D | Eu... | Direção de varredura para cima/abaixo no módulo do painel. |
| 2 | NC | - | Não há ligação. |
| 3 | HSYNC | Eu... | Entrada de sincronização horizontal na interface RGB. |
| 4 a 6 | VLED | P | Fornecimento de energia para o condutor LED. |
| 7 | CCC | P | Alimentação para TFT. |
| 8 | VSYNC | Eu... | Entrada de sincronização vertical na interface RGB. |
| 9 | DE | Eu... | Ativar a entrada de dados na interface RGB. |
| 10 | XL | Eu... | Não há ligação. |
| 11 | OU | Eu... | Não há ligação. |
| 12 | ADJ | Eu... | Pin de entrada do sinal PWM. |
| 13 a 15 | B5-B3 | Eu... | Bus de dados azul. |
| 16 | VSS | P | Para o chão. |
| 17 a 19 | B2-B0 | Eu... | Bus de dados azul. |
| 20 | VSS | P | Para o chão. |
| 21 a 23 | G5-G3 | Eu... | - Bus de dados verde. |
| 24 | VSS | P | Para o chão. |
| 25 a 27 | G2-G0 | Eu... | - Bus de dados verde. |
| 28 | VSS | P | Para o chão. |
| 29 a 31 | R5-R3 | Eu... | Bus de dados vermelho. |
| 32 | VSS | P | Para o chão. |
| 33-35 | R2-R0 | Eu... | Bus de dados vermelho. |
| 36 | XR | Eu... | Não há ligação. |
| 37 | YD | Eu... | Não há ligação. |
| 38 | DCLK | Eu... | Entrada de relógio de pixels na interface RGB. |
| 39 | VSS | P | Para o chão. |
| 40 | L/R | Eu... | Direção de varredura esquerda/direita no módulo do painel. |

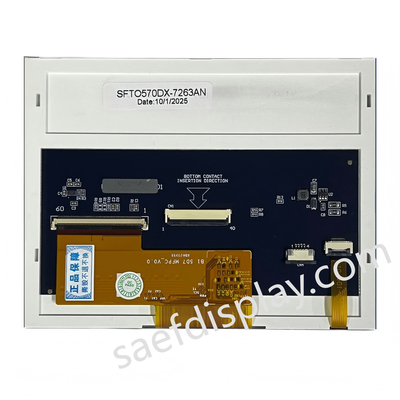

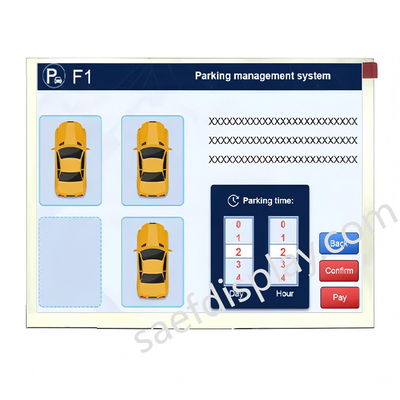

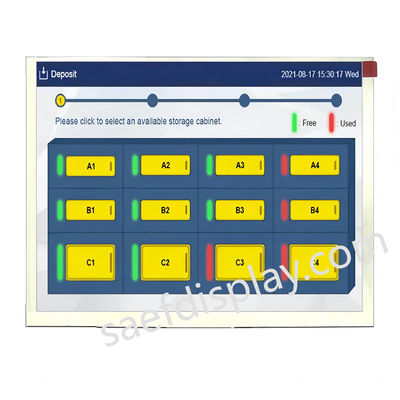

Imagem do produto
