E-Ink 1,54 polegadas 200X200 EPD 3 cores BWR E-Paper Display Spi Interface 24 Pins

Imagem Grande : E-Ink 1,54 polegadas 200X200 EPD 3 cores BWR E-Paper Display Spi Interface 24 Pins

Detalhes do produto:

Lugar de origem:	ShenZhen / China
Marca:	SAEF
Certificação:	ISO9001 / ISO14000
Número do modelo:	SFEPD154QXBWR-7237AN

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	3 peças
Preço:	the lowest market price guaranteed
Detalhes da embalagem:	Pacote de exportação padrão
Tempo de entrega:	3-5 semanas
Termos de pagamento:	L/C, T/T, Western Union, PayPal
Habilidade da fonte:	3000 mil por mês.

Contato

E-Ink 1,54 polegadas 200X200 EPD 3 cores BWR E-Paper Display Spi Interface 24 Pins

descrição

Produto:	1Display de papel electrónico de 54 polegadas	Resolução:	Resolução de 200x200 pontos
Modo de exibição:	matriz ativa	Elemento do motorista:	Matriz ativa de TFT do um-si
Mostrar cor:	Preto, Branco e Vermelho	Óptica:	Todos os ângulos de vista
Esboço Dim.:	31.8 ((H) x 37.32 ((V) x 1.0 ((D) (mm)	Área ativa:	27 ((H) x 27 ((V) (mm)
Pitch de pixel:	140 x 140 (188 dpi) um	Número de pin:	24 pinos
Interface:	SPI	Conformidade:	Compatível com o REACH & RoHS
Destacar:	Interface SPI E-Paper display , 3 Exibição em papel eletrônico a cores , 200×200 EPD

** Descarregar folha de dados **

SFEPD154QXBWR-7237AN Especificação.pdf

Lista de produtos padrão EPD.pdf

Sobre este artigo SFEPD154QXBWR-7237AN

O 1.54 Inch 200x200 EPD 3 Color BWR E-paper Display with SPI Interface is a versatile electronic paper display designed for applications that demand low power consumption and clear visibility in various lighting conditionsAqui está uma introdução detalhada deste produto:

Resumo do produto:

Este módulo de exibição E-Ink apresenta uma diagonal de 1,54 polegadas e uma resolução de 200x200 pixels, proporcionando uma exibição clara e detalhada para o seu conteúdo.
A tela usa um controlador incorporado e se comunica através de uma interface SPI, que é compatível com uma variedade de placas de microcontroladores, como Raspberry Pi, Arduino e Nucelo.(opção)
O módulo suporta atualização parcial, permitindo atualizações eficientes em áreas específicas da tela sem a necessidade de atualizar toda a tela.

Características principais:

Consumo de energia ultra-baixo:O ecrã mantém seu último conteúdo por um período prolongado, mesmo quando desligado, tornando-o ideal para dispositivos movidos a bateria.
Ângulo de visão largo:Com um ângulo de visão superior a 170°, o ecrã garante uma visibilidade clara de diferentes direcções.
Tecnologia de papel eletrónico de 3 cores:O ecrã oferece três opções de cores (preto, branco e vermelho) para uma apresentação visual mais dinâmica.
Tempos de atualização parcial e total: o tempo de atualização parcial é de aproximadamente 0,3 segundos, enquanto uma atualização completa leva cerca de 2 segundos.
Pouco poder de atualização:O módulo consome apenas 26,4 mW durante a atualização (típica), contribuindo para a sua eficiência energética.
Potência de espera:No modo de espera, o consumo de energia é inferior a 0,017 mW, o que é excelente para manter a duração da bateria em dispositivos portáteis.

Especificações técnicas:

Voltagem de funcionamento:3.0V, variando de 2,2 V a 3,7 V
Interface:Suporta interfaces SPI de 3 e 4 fios para opções de conectividade flexíveis.
Dimensões de contorno: 31.80(H) × 37.32(V) × 1.0(D), com um tamanho de exibição de 27,0 mm × 27,0 mm.
Pintura de pontos:0.14 × 0.14, contribuindo para a nitidez da tela.
Cor de exibiçãoPreto e branco com a opção de vermelho em alguns modelos.
Nível cinzento:2, adequado para texto e gráficos simples.
Potência de atualização:260,4 mW (típico) durante a atualização e < 0,017 mW no modo de espera.

Aplicações:

Este e-paper display é perfeito para aplicações como etiquetas de prateleiras, instrumentos industriais e qualquer cenário em que seja necessário um ecrã de baixa potência e alta visibilidade.

Informações mecânicas

Parâmetro	Especificações	Unidade	Observação
Tamanho da tela	1.54	Por centímetro
Resolução da tela	200 ((H) × 200 ((V)	Pixel	Dpi:188
Área ativa	27.0(H) × 27.0(V)	mm
Pitch de pixel	0. 14 x 0. 14	mm
Configuração de pixels	Quadrado
Dimensão de contorno	31.80(H) × 37.32(V) × 1.0(D)	mm
Peso	2. 18 ± 0.5	g

ProdutoDesenho

E-Ink 1,54 polegadas 200X200 EPD 3 cores BWR E-Paper Display Spi Interface 24 Pins 0

Definição do pin de interface

- Não, não.	Nome	O/O	Descrição	Observação
1	NC		Não ligar com outros pinos NC	Mantém-te aberto.
2	RDA	O	Controle de Acionamento de Portão MOSFET N-Channel
3	RESE	Eu...	Entrada de sentido de corrente para o circuito de controlo
4	NC		Não ligar com outros pinos NC	Mantém-te aberto.
5	VSH2	C	Voltagem de accionamento da fonte positiva
6	TSCL	O	Este pin é a interface I2C com o sensor de temperatura digital. Requer-se uma resistência externa quando se liga ao escravo I2C. Quando não estiver em utilização: Aberto
7	TSDA	O/O	Este pin é a interface I2C com o sensor de temperatura digital. Requer-se uma resistência externa quando se liga ao escravo I2C. Quando não estiver em utilização: Aberto
8	BS1	Eu...	Pin de seleção da interface do bus
9	Ocupado	O	Pin de saída de estado ocupado
10	RES#	Eu...	Reinicie a entrada do sinal.
11	D/C#	Eu...	Dados/Pino de comando
12	CS#	Eu...	Chip selecionar pin de entrada
13	SCL	Eu...	Pin de relógio em série (SPI)
14	SDA	Eu...	Pin de dados em série (SPI)
15	VDDIO	P	Fornecimento de energia para pinos lógicos de interface Deve ser conectado com VCI
16	VCI	P	Alimentação do chip
17	VSS	P	Terra
18	VDD	C	Um condensador deve ser conectado entre VDD e VSS
19	VPP	P	Fornecimento de energia para programação OTP.
20	VSH1	C	Voltagem de accionamento da fonte positiva
21	VGH	C	Voltagem de condução do portão positiva.
22	VSL	C	Voltagem de accionamento da fonte negativa
23	VGL	C	Voltagem de condução da porta negativa.
24	VCOM	C	Voltagem de accionamento VCOM

Classificação máxima absoluta

Parâmetro	Símbolo	Classificação	Unidade
Tensão de alimentação lógica	VCI	-0,5 a +6.0	V
Voltagem de entrada lógica	Número do veículo	-0,5 para VCI +0.5	V
Lógica Tensão de saída	VoUT	-0,5 para VCI +0.5	V
Intervalo de temperatura de funcionamento	TOPR	0 a +40	oC
Intervalo de temperatura de armazenamento	TSTG	-25 a +70	oC
Temperatura de armazenamento ideal	TSTGo	23 ± 2	oC
Umidade ótima de armazenamento	HSTGo	55 ± 10	% RH

Características do painel DC

Parâmetro	Símbolo	Condições	Aplicação	Minha.	Tipo.	Max.	Unidades
Solo único	VSS	-		-	0	-	V
Tensão de alimentação lógica	VCI	-	VCI	2.2	3.0	3.7	V
Tensão lógica do núcleo	VDD		VDD	1.7	1.8	1.9	V
Voltagem de entrada de alto nível	VIH	-	-	0.8 ICV	-	-	V
Voltagem de entrada de baixo nível	VIL	-	-	-	-	0.2 ICV	V
Tensão de saída de alto nível	VOH	IOH = -100 uA	-	0.9 ICV	-	-	V
Voltagem de saída de baixo nível	VOL	IOL = 100 uA	-	-	-	0. 1 ICV	V
Potência típica	PTYP	VCI = 3,0 V	-	-	7.5	-	mW
Modo de sono profundo	PSTPY	VCI = 3,0 V	-	-	0.003	-	mW
Corrente de funcionamento típica	Iopr_VCI	VCI = 3,0 V	-	-	2.5	-	mA
Tempo de atualização da imagem	-	25 oC	-	-	22	-	sec
Corrente de modo de repouso	Islp_VCI	DC/DC desligado Sem relógio. Nenhuma carga de entrada de dados da RAM	-	-	20		uA
Corrente de modo de sono profundo	IDslp_VCI	DC/DC desligado Sem relógio. Sem carga de entrada Dados da RAM não retidos	-	-	1	5	uA

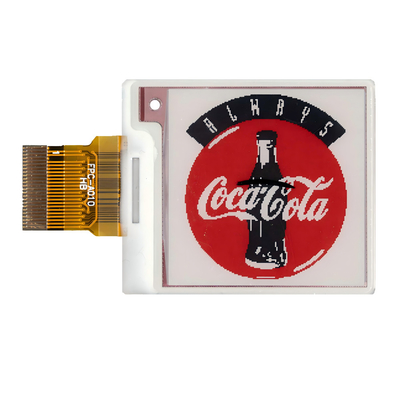

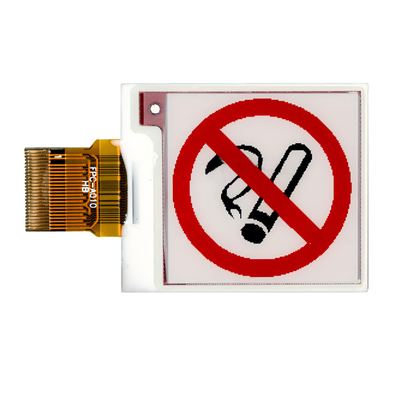

Imagem do produto

E-Ink 1,54 polegadas 200X200 EPD 3 cores BWR E-Paper Display Spi Interface 24 Pins 1

E-Ink 1,54 polegadas 200X200 EPD 3 cores BWR E-Paper Display Spi Interface 24 Pins 2

Instalações e certificados

E-Ink 1,54 polegadas 200X200 EPD 3 cores BWR E-Paper Display Spi Interface 24 Pins 3

Contacte-nos

Não perca a oportunidade de elevar a exibição do seu produto com o In Stock SPI 1.5 Inch E-Ink E-Paper Display.

Contacte-nos agora para saber mais e fazer a sua encomenda!
