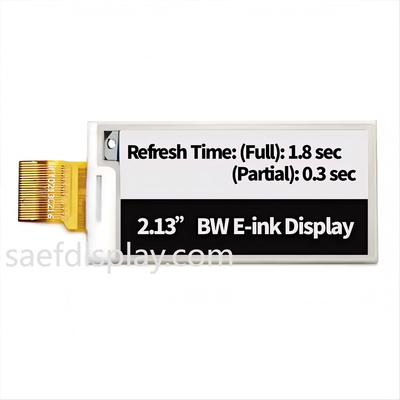

2Módulo de Display de Tinta E de.13" - 122×250 SPI, Ultra-Baixa Potência, ESL e-Paper de Grau Industrial

2Módulo de Display de Tinta E de.13" - 122×250 SPI, Ultra-Baixa Potência, ESL e-Paper de Grau Industrial
2Módulo de Display de Tinta E de.13" - 122×250 SPI, Ultra-Baixa Potência, ESL e-Paper de Grau Industrial 2Módulo de Display de Tinta E de.13" - 122×250 SPI, Ultra-Baixa Potência, ESL e-Paper de Grau Industrial

Imagem Grande :  2Módulo de Display de Tinta E de.13" - 122×250 SPI, Ultra-Baixa Potência, ESL e-Paper de Grau Industrial

Detalhes do produto:
Lugar de origem: ShenZhen / China
Marca: SAEF
Certificação: ISO9001 / ISO14000
Número do modelo: SFE213RJBW-7307A
Documento: SFE213RJBW-7307A Datasheet.pdf
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 3 unidades (Negociável para pedidos de amostra)
Preço: USD$1.86 – $2.2 / unit (FOB Shenzhen, based on order quantity)
Detalhes da embalagem: Caixa de cartão pronta para exportação
Tempo de entrega: 15 semanas após a confirmação do pedido
Termos de pagamento: T/T, PayPal, T/T 50% de depósito, 50% antes do envio
Habilidade da fonte: 30.000.000 unidades / mês

2Módulo de Display de Tinta E de.13" - 122×250 SPI, Ultra-Baixa Potência, ESL e-Paper de Grau Industrial

descrição
Tecnologia: E-ink eletroforético (Bi-estável) Tamanho da tela: 2,13 polegadas (54,1 mm na diagonal)
Características especiais:: Luz frontal integrada Resolução: 122 (H) × 250 (V) pixels | 130 DPI
Interface: SPI configurável (3-w/4-w através do pin BS1) Tempo de Refrigeração: Atualização Completa: 1.8 seg; Atualização Parcial: 0.3 seg
Área ativa: 23,7 × 48,55 (mm) Cor: Monocromo (preto/branco)
Fonte de energia: 10.5 mW (tipo) Ângulo de visualização: 180° (Ultra-amplo)
Óptico: Refletividade: 35% (Típ.) Temperatura operacional: 0°C a +50°C
Temperatura de armazenamento.: -25°C a +60°C Conformidade: Compatível com o REACH e RoHS e livre de halogênio
Personalização:: CTP opcional via I²C, suporte para laminação OCA Confiabilidade: Validado durante 240 horas a 90% RH, ±8 kV ESD, exposição UV
Destacar:

2Módulo de exibição de tinta E de 13 polegadas

,

Display de papel eletrónico de potência ultra-baixa

,

módulo de papel eletrónico SPI de qualidade industrial

Visor E Ink de Grau Industrial para Ambientes Hostis


O SFE213RJBW-7307A é um visor eletroforético monocromático (EPD) de 2,13 polegadas, projetado para aplicações industriais exigentes, incluindo etiquetas eletrônicas de prateleira (ESL), dispositivos médicos portáteis e sistemas de ponta de IoT. Com uma corrente de sono profundo ultrabaixa (<1μA) e interfaces SPI configuráveis (4 fios ou 3 fios), este módulo permite anos de vida útil da bateria, minimizando a sobrecarga de recursos do MCU.



Engenharia de Precisão para Integração Fabril

  • Confiabilidade: Validado sob os padrões IEC 60068-2 para choque térmico (-25°C ↔ +70°C), humidade (90% RH) e vibração.

  • Estabilidade da Cadeia de Suprimentos: Fabricado em instalações com certificação ISO 9001/14001 em Shenzhen, China, com fornecimento rastreável de componentes (indutores Taiyo Yuden, díodos OnSemi).

  • Suporte de Design: Inclui circuitos de referência (Página 19), formas de onda LUT e diagramas de temporização AC (Página 13) para integração rápida de PCB.



Diferenciação Técnica vs. Visores Genéricos

  1. Atualização Parcial (0,3s): 6× mais rápido que a atualização completa (1,8s) para atualizações dinâmicas de preços ESL.

  2. Gerenciamento de Energia no Chip: Boosters/reguladores integrados para VCOM, VGH, VGL – nenhum PMIC externo é necessário.

  3. ESD Endurecido: Compatível com IEC61000-4-2 (4kV contato/8kV ar) para robustez de manuseio em fábrica.



Ideal para Equipes de Engenharia dos EUA/Alemanha

  • Sistemas ESL Automatizados: Suporte de encadeamento em série SPI para implantações em larga escala.

  • Ferramentas Médicas/Logísticas: Ampla faixa de temperatura (-25°C a +60°C de armazenamento) para conformidade com a cadeia de frio.

  • Foco na Longevidade: Mais de 50.000 ciclos de atualização com retenção de imagem biestável de energia zero.



Encomenda e Conformidade

  • MOQ: 1.000 unidades (volumes personalizados disponíveis).

  • Prazo de Entrega: 4–6 semanas (frete aéreo para UE/EUA).

  • Documentação: Relatórios de teste REACH/RoHS completos, embalagem compatível com IPC (480 unidades/caixa).



▶ Baixe a Ficha Técnica nesta página.
▶ Solicite Amostras CTP: Soluções de toque personalizadas com prazo de entrega de 20 dias.





Dimensões Mecânicas

2Módulo de Display de Tinta E de.13" - 122×250 SPI, Ultra-Baixa Potência, ESL e-Paper de Grau Industrial 0





Especificações Mecânicas



Parâmetro Especificações Unidade Observação
Tamanho da Tela 2,13 Polegada
Resolução da Tela 122(H)×250(V) Pixel Dpi:130
Área Ativa 23,7×48,55 mm
Passo do Pixel 0,1943×0,1942 mm
Configuração de Pixel Retângulo
Dimensão do Contorno 29,2(H)×59,2 (V) ×0,9(D) mm
Peso TBD g





 Classificações Máximas Absolutas



Parâmetro Símbolo Classificação Unidade
Tensão de alimentação lógica VCI -0,3 a +6,0 V
Tensão de entrada lógica VIN -0,3 a VCI +0,3 V
Tensão de saída lógica VOUT -0,3 a VCI +0,3 V
Faixa de temperatura de operação TOPR 0 a +50 ºC
Faixa de temperatura de armazenamento TSTG -25 a +60 ºC
Temperatura de armazenamento ideal TSTGo 23±2 ºC
Humidade de armazenamento ótima HSTGo 55±10 RH





Características CC do Painel



Parâmetro

Símbolo Condição Mín.

Típ.

Máx.

Unidade
Terra única GND

-

-

0

-

V
Tensão de alimentação de E/S VDDIO

-

2,3 3,3 3,6 V
Tensão de alimentação digital/analógica

VDD

-

2,3 3,3 3,6

V

Tensão de entrada de nível alto

Vih

-

0,7VDDIO

-

VDDIO

V

Tensão de entrada de nível baixo Vil

-

0

-

0,3VDDIO

V

Tensão de saída de nível alto Voh IOH = 400uA VDDIO-0,4

-

-

V

Tensão de saída de nível baixo Vol IOL = -400uA 0

-

0,4

V

Potência do programa OTP VPP

-

7,5 7,75 8,0 V
Tensão de saída VCOM VCOM   -4,0

-

-0,1 V
Tensão de porta positiva VGH   +17

-

+20 V
Tensão de porta negativa VGL   -20

-

-17 V
  Tensão de fonte positiva VDH   +2,4 +15 +15 V
  Tensão de fonte positiva VSHR   +2,4 +5 +15 V
  Tensão de saída de fonte negativa

VDL



-15

-15

-2,4

V




Especificações Óticas



Símbolo

Parâmetro

Condições Valores Unidades
      Mín. Típ. Máx.
R Refletância Branca Branco 30 35 - %
CR Relação de Contraste - 8 15 -
T update_ RS Tempo de atualização 25℃ - 0,3-1,8 - seg





Atribuição de Pinos de Entrada/Saída



Nome E/S Descrição
1 NC   Não conecte com outros pinos NC
2 GDR O Controle de acionamento de porta MOSFET de canal N
3 RESE P Entrada de detecção de corrente para o circuito de controle
4 NC   Não conecte com outros pinos NC
5 VDHR P Tensão de fonte positiva
6 TSCL O Pino de clock da interface I 2 C para o sensor de temperatura digital
7 TSDA E/S Interface I2C para o pino de dados do sensor de temperatura digital
8 BS I Pino de seleção da interface de barramento
9 BUSY_N O Pino de saída do estado ocupado
10 RST_N I Entrada do sinal de reset. Ativo Baixo.
11 DC I Pino de controle de dados/comando
12 CSB I Pino de entrada de seleção de chip
13 SCL I Pino de clock serial (SPI)
14 SDA E/S Pino de dados serial (SPI)
15 VDDIO P Alimentação de tensão de E/S
16 VDD P Alimentação digital/analógica
17 GND P Terra digital
18 VDDD P Entrada e saída de tensão de 1,8V
19 VPP P Fonte de alimentação para programação OTP
20 VDH P Tensão de fonte positiva
21 VGH P Tensão de porta positiva
22 VDL P Tensão de fonte negativa
23 VGL P Tensão de porta negativa
24 VCOM O Tensão de acionamento VCOM

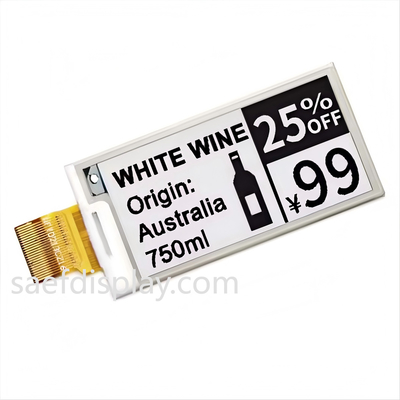

Imagem do Produto
