Tela E-ink de 2,13" com Luz Frontal | 122×250 | Atualização Parcial de 0,3s | Interface SPI | CTP Personalizado

Tela E-ink de 2,13" com Luz Frontal | 122×250 | Atualização Parcial de 0,3s | Interface SPI | CTP Personalizado
Tela E-ink de 2,13" com Luz Frontal | 122×250 | Atualização Parcial de 0,3s | Interface SPI | CTP Personalizado Tela E-ink de 2,13" com Luz Frontal | 122×250 | Atualização Parcial de 0,3s | Interface SPI | CTP Personalizado

Imagem Grande :  Tela E-ink de 2,13" com Luz Frontal | 122×250 | Atualização Parcial de 0,3s | Interface SPI | CTP Personalizado

Detalhes do produto:
Lugar de origem: ShenZhen / China
Marca: SAEF
Certificação: ISO9001 / ISO14000
Número do modelo: SFE213QXBW-7353A-FL
Documento: SFE213QXBW-7353A-FL Datashe...et.pdf
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 3 unidades (Negociável para pedidos de amostra)
Preço: USD$4.7 – $5.7 / unit (FOB Shenzhen, based on order quantity)
Detalhes da embalagem: Caixa de cartão pronta para exportação
Tempo de entrega: 15 semanas após a confirmação do pedido
Termos de pagamento: T/T, PayPal, T/T 50% de depósito, 50% antes do envio
Habilidade da fonte: 30.000.000 unidades / mês

Tela E-ink de 2,13" com Luz Frontal | 122×250 | Atualização Parcial de 0,3s | Interface SPI | CTP Personalizado

descrição
Technology: Electrophoretic E-ink (Bi-stable) Screen Size: 2.13 inch (54.1 mm diagonal)
Special Features:: Integrated Frontlight Resolution: 122 (H) × 250 (V) pixels | 130 DPI
Interface: Configurable SPI (3-w/4-w via BS1 pin) Refresh Time: Full Update: 1.8 sec; Partial Update: 0.3 sec
Active Area: 23.7 × 48.55 (mm) Color: Monochrome (Black/White)
Power Supply: 10.5 mW (Typ.) Viewing Angle: 180° (Ultra-wide)
Optical: Reflectivity: 35% (Typ.) Operating Temp: 0°C to +50°C
Storage Temp.: -25°C to +70°C Compliance: REACH & RoHS Compliant & Halogen Free
Customization:: CTP optional via I²C, OCA lamination support Reliability: Validated for 240 hrs at 90% RH, ±8kV ESD, UV exposure
Destacar:

2Display de tinta E de.13 polegadas com iluminação frontal

,

E-tinta e-papel exibido com 0.3s atualização

,

pequena tela de E-tinta com atualização parcial

E-Paper de Baixo Consumo com Luz Frontal Integrada para IoT Industrial



O SFE213QXBW-7353A-FL é um módulo de display E-ink de 2,13" com luz frontal integrada e atualização parcial de 0,3 segundos – projetado para dispositivos operados por bateria que exigem legibilidade sob luz solar e atualizações instantâneas de conteúdo. Ideal para Etiquetas Eletrônicas de Prateleira (ESL), dispositivos médicos portáteis e sensores inteligentes, ele combina tecnologia bistável (zero consumo de energia para reter imagens) com otimização de forma de onda programável por SPI para extrema eficiência energética.



Principais Diferenciadores para Ambientes Hostis

(1) Luz Frontal Integrada e Atualização Rápida

  • A luz frontal LED de borda garante retroiluminação uniforme em condições de pouca luz (por exemplo, armazéns, turnos noturnos).

  • A atualização parcial de 0,3 segundos (vs. 1,8s de atualização completa) minimiza a latência da interface do usuário durante as alterações dinâmicas de dados (atualizações de preços, leituras de sensores), reduzindo o consumo de energia em 70% (Página 8).

(2) Controle SPI Otimizado para Engenheiros

  • SPI de modo duplo (3 fios/4 fios selecionável via pino BS1) compatível com MCUs de baixo consumo (ESP32, nRF52).

  • LUT de forma de onda sensível à temperatura (Comando 0x32) e programação VCOM OTP (Comando 0x2A) eliminam a cintilação da tela em temperaturas de operação (-25°C a +70°C de armazenamento).

(3) Integração CTP Personalizada para Aplicações Interativas

  • Touch capacitivo expansível (CTP) via pinos I²C dedicados (TSCL/TSDA) com suporte para luvas/toque.

  • Superfície endurecida: Revestimento anti-reflexo (dureza ≥6H) resiste a arranhões em ambientes de varejo/industriais de alto tráfego.



Especificações Técnicas para Integração de Sistemas

  • Arquitetura de Baixo Consumo: 10,5 mW de energia ativa, 1–5 µA de sono profundo (Comando 0x10) para vida útil da bateria de uma década.

  • Excelência Óptica: 35% de refletância (padrão CIE 1931), ângulo de visão de 180° e contraste de 8:1 sob iluminação de 45° (Página 23).

  • Confiabilidade Robusta: Validado por 240 horas a 90% de umidade relativa, ±8kV ESD e resistência UV (Página 24).

  • Perfil Fino: 1,65 mm de espessura com reforço FPC para implantações propensas a vibrações.



Conformidade e Personalização

◾ Certificado EU/US: RoHS 3 (EU 2015/863), REACH SVHC e embalagem reciclável EU 2025/40.
◾ Personalização CTP: Laminação OCA, revestimento anti-impressão digital, temperatura estendida (-30°C~85°C).



Aplicações Alvo

  • Varejo: ESLs, etiquetas de preços digitais

  • Saúde: Rastreadores de medicamentos, diagnósticos portáteis

  • Industrial: Sensores IoT, rastreadores de logística de armazém

  • Cidade Inteligente: Parquímetros, monitores ambientais





Baixe a Ficha Técnica nesta página.
Solicite Amostras CTP: Soluções de toque personalizadas com prazo de entrega de 15 dias.





Dimensões Mecânicas



Tela E-ink de 2,13" com Luz Frontal | 122×250 | Atualização Parcial de 0,3s | Interface SPI | CTP Personalizado 0



Especificações Mecânicas



Parâmetro Especificações Unidade Observação
Tamanho da Tela 2.13 Polegada
Resolução da Tela 122(H)×250(V) Pixel Dpi:130
Área Ativa 23.7×48.55 mm
Passo do Pixel 0. 1943×0.1942 mm
Configuração de Pixel Quadrado
Dimensão do Contorno 29.2(H)×59.2 (V) ×1.65(D) mm
Peso TBD g





 Classificações Máximas Absolutas



Parâmetro Símbolo Classificação Unidade
Tensão de alimentação lógica VCI -0.5 a +6.0 V
Tensão de entrada lógica VIN -0.5 a VCI +0.5 V
Tensão de saída lógica VOUT -0.5 a VCI +0.5 V
Faixa de temperatura de operação TOPR 0 a +50 ºC
Faixa de temperatura de armazenamento TSTG -25 a+70 ºC
Temperatura de armazenamento ideal TSTGo 23±2 ºC
Umidade de armazenamento ideal HSTGo 55± RH





Características DC do Painel



Parâmetro Símbolo Condições

Aplicá

vel pino

Mín. Típ. Máx Unidades
Terra única VSS -   - 0 - V
Tensão de alimentação lógica VCI - VCI 2.2 3.0 3.7 V
Tensão lógica do núcleo VDD   VDD 1.7 1.8 1.9 V
Tensão de entrada de alto nível VIH - - 0.8 VCI - - V
Tensão de entrada de baixo nível VIL - - - - 0.2 VCI V
Tensão de saída de alto nível VOH IOH = -100uA - 0.9 VCI - - V
Tensão de saída de baixo nível VOL IOL = 100uA - - - 0.1 VCI V
Potência típica PTYP VCI =3.0V - - 10.5 - mW
Modo de sono profundo PSTPY VCI =3.0V - - 0.003 - mW
Corrente de operação típica Iopr_VCI VCI =3.0V - - 3.5 - mA
Tempo de atualização da imagem - 25 ºC - - 1.8 - seg



Corrente do modo de suspensão



Islp_VCI

DC/DC desligado

Sem relógio

Sem carga de entrada Retenção de dados Ram



-



-



20





uA



Corrente do modo de sono profundo



Idslp_VCI

DC/DC desligado

Sem relógio

Sem carga de entrada

Dados Ram não retidos



-



-



1



5



uA



Nota 2: Tempo de atualização da imagem (completo): 1,8 seg; Tempo de atualização da imagem (parcial): 0,3 seg.





Especificações Ópticas



Símbolo Parâmetro Condições Mín Típ. Máx Unidades
R Refletância Branca Branco 30 35 - %
CR Relação de Contraste Interno 8:1   -
T atualização Tempo de atualização da imagem a 25 °C   3 - seg
L e   Topr   t mes ou 5 anos





Atribuição de Pinos de Entrada/Saída



Não. Nome E/S Descrição
1 NC   Não conecte com outros pinos NC
2 GDR O Controle de acionamento do gate MOSFET de canal N
3 RESE I Entrada de detecção de corrente para o circuito de controle
4 NC NC Não conecte com outros pinos NC
5 VSH2 C Tensão de acionamento da fonte positiva (Vermelho)



6





TSCL





O

Este pino é a interface I2C para o pino de clock do sensor de temperatura digital.

É necessário um resistor pull-up externo ao conectar ao escravo I2C.

Quando não estiver em uso: VSS





7





TSDA



E/S

Este pino é a interface I2C para o pino de dados do sensor de temperatura digital.

É necessário um resistor pull-up externo ao conectar ao escravo I2C.

Quando não estiver em uso: VSS

8 BS1 I Pino de seleção da interface de barramento
9 BUSY O Pino de saída de estado ocupado
10 RES# I Entrada de sinal de reset. Ativo baixo.
11 D/C# I Pino de controle de dados/comando
12 CS# I Pino de entrada de seleção de chip
13 SCL I Pino de clock serial (SPI)
14 SDA E/S Pino de dados serial (SPI)
15 VDDIO P Fonte de alimentação para pinos lógicos da interface Deve ser conectado com VCI
16 VCI P Fonte de alimentação para o chip
17 VSS P Terra
18



VDD



C

Pino de alimentação lógica do núcleo VDD pode ser regulado internamente a partir de VCI. Um capacitor deve ser conectado entre VDD e VSS
19 VPP P PARA TESTE
20 VSH1 C Tensão de acionamento da fonte positiva
21 VGH C Pino de fonte de alimentação para tensão de acionamento do gate positivo e VSH1
22 VSL C Tensão de acionamento da fonte negativa
23 VGL C Pino de fonte de alimentação para tensão de acionamento do gate negativo VCOM e VSL
24 VCOM C Tensão de acionamento VCOM

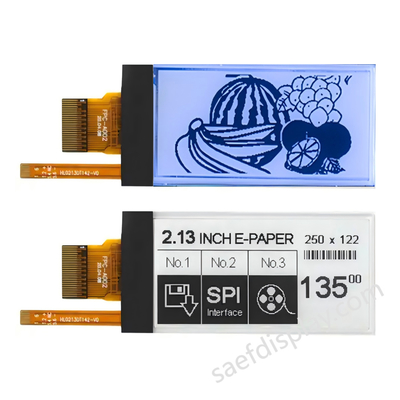

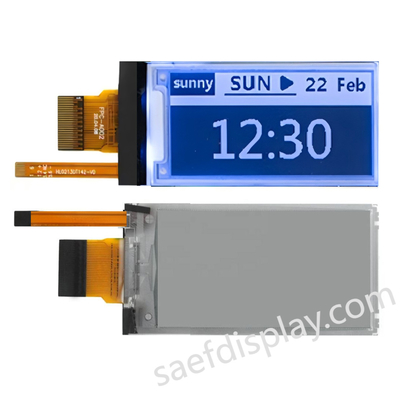

Imagem do Produto

Tela E-ink de 2,13" com Luz Frontal | 122×250 | Atualização Parcial de 0,3s | Interface SPI | CTP Personalizado 1

Tela E-ink de 2,13" com Luz Frontal | 122×250 | Atualização Parcial de 0,3s | Interface SPI | CTP Personalizado 2
