Detalhes do produto:
|
| Produto: | 1Display de papel electrónico de 54 polegadas | Resolução: | Resolução de 200x200 pontos |
|---|---|---|---|
| Modo de exibição: | matriz ativa | Elemento do motorista: | Matriz ativa de TFT do um-si |
| Mostrar cor: | Preto, Branco e Vermelho | Óptica: | Todos os ângulos de vista |
| Esboço Dim.: | 31.8 ((H) x 37.32 ((V) x 1.0 ((D) (mm) | Área ativa: | 27 ((H) x 27 ((V) (mm) |
| Pitch de pixel: | 140 x 140 (188 dpi) um | Número de pin: | 24 pinos |
| Interface: | SPI | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Display de tinta eletrônica 200*200,1Display de papel eletrónico de 0,5 polegadas |
||
** Descarregar folha de dados **
SFEPD154QXBWR-7237AN Especificação.pdf
Lista de produtos padrão EPD.pdf
Transforme a sua experiência de exibição com a nossa tela de papel e tinta de 1,54 polegadas!
Se você está procurando por uma solução inovadora para rotulagem de prateleiras e etiquetas de preço?5 polegadas E-Ink E-Paper Display com uma resolução nítida de 200x200 projetado especificamente para ambientes de varejo modernos.
Características principais:
Consumo de energia ultra-baixo:Utilizando a tecnologia E-Ink, o nosso ecrã consome energia mínima, tornando-o perfeito para uso a longo prazo sem trocas frequentes de bateria.
Alta visibilidade:O ecrã de 1,5 polegadas oferece alto contraste e excelente legibilidade em várias condições de iluminação, garantindo que seus rótulos se destaquem.
Aplicação versátil:Ideal para etiquetas de prateleiras, etiquetas de preço, exibições de informações sobre produtos e mensagens promocionais, esta tela de papel eletrônico pode ser facilmente integrada em seus sistemas existentes.
Design elegante e compacto:Seu fator de forma elegante e compacto é perfeito para uma variedade de configurações de varejo, melhorando seu merchandising visual sem ocupar muito espaço.
Fácil de atualizar:Com o suporte de interface SPI, você pode atualizar rapidamente e sem esforço seus ecrãs conforme necessário, garantindo que suas informações estejam sempre atualizadas.
Durável e duradouro:Construído para suportar os rigores de um ambiente de varejo movimentado, o nosso e-paper display mantém a sua qualidade e desempenho ao longo do tempo.
Por que escolher a tecnologia de tinta eletrônica?
As telas de tinta eletrônica oferecem uma experiência de leitura semelhante ao papel com a capacidade de manter uma imagem sem energia, tornando-as uma escolha ecológica que se alinha com os objetivos de sustentabilidade.
Perfeito para empresas de todos os tamanhos
Quer se trate de uma pequena loja, de uma grande rede de retalho ou de qualquer outra coisa no meio, os nossos e-ink displays proporcionam uma solução moderna para atrair clientes e aumentar as vendas.
Obtenha o Seu Hoje!
Não perca a oportunidade de elevar a exibição de seus produtos com o In Stock SPI 1.5 Inch E-Ink E-Paper Display.
Informações mecânicas
| Parâmetro | Especificações | Unidade | Observação |
| Tamanho da tela | 1.54 | Por centímetro | |
| Resolução da tela | 200 ((H) × 200 ((V) | Pixel | Dpi:188 |
| Área ativa | 27.0(H) × 27.0(V) | mm | |
| Pitch de pixel | 0. 14 x 0. 14 | mm | |
| Configuração de pixels | Quadrado | ||
| Dimensão de contorno | 31.80(H) × 37.32(V) × 1.0(D) | mm | |
| Peso | 2. 18 ± 0.5 | g |
ProdutoDesenho
Definição do pin de interface
| - Não, não. | Nome | O/O | Descrição | Observação |
| 1 | NC | Não ligar com outros pinos NC | Mantém-te aberto. | |
| 2 | RDA | O | Controle de Acionamento de Portão MOSFET N-Channel | |
| 3 | RESE | Eu... | Entrada de sentido de corrente para o circuito de controlo | |
| 4 | NC | Não ligar com outros pinos NC | Mantém-te aberto. | |
| 5 | VSH2 | C | Voltagem de accionamento da fonte positiva | |
|
6 |
TSCL |
O |
Este pin é a interface I2C com o sensor de temperatura digital. Requer-se uma resistência externa quando se liga ao escravo I2C. Quando não estiver em utilização: Aberto |
|
|
7 |
TSDA |
O/O |
Este pin é a interface I2C com o sensor de temperatura digital. Requer-se uma resistência externa quando se liga ao escravo I2C. Quando não estiver em utilização: Aberto |
|
| 8 | BS1 | Eu... | Pin de seleção da interface do bus | Nota 5 a 5 |
| 9 | Ocupado | O | Pin de saída de estado ocupado | Nota 5-4 |
| 10 | RES# | Eu... | Reinicie a entrada do sinal. | Nota 5-3 |
| 11 | D/C# | Eu... | Dados/Pino de comando | Nota 5-2 |
| 12 | CS# | Eu... | Chip selecionar pin de entrada | Nota 5-1 |
| 13 | SCL | Eu... | Pin de relógio em série (SPI) | |
| 14 | SDA | Eu... | Pin de dados em série (SPI) | |
| 15 | VDDIO | P | Fornecimento de energia para pinos lógicos de interface Deve ser conectado com VCI | |
| 16 | VCI | P | Alimentação do chip | |
| 17 | VSS | P | Terra | |
|
18 |
VDD |
C |
Um condensador deve ser conectado entre VDD e VSS | |
| 19 | VPP | P | Fornecimento de energia para programação OTP. | |
| 20 | VSH1 | C | Voltagem de accionamento da fonte positiva | |
| 21 | VGH | C | Voltagem de condução do portão positiva. | |
| 22 | VSL | C | Voltagem de accionamento da fonte negativa | |
| 23 | VGL | C | Voltagem de condução da porta negativa. | |
| 24 | VCOM | C | Voltagem de accionamento VCOM |
Classificação máxima absoluta
| Parâmetro | Símbolo | Classificação | Unidade |
| Tensão de alimentação lógica | VCI | -0,5 a +6.0 | V |
| Voltagem de entrada lógica | Número do veículo | -0,5 para VCI +0.5 | V |
| Lógica Tensão de saída | VoUT | -0,5 para VCI +0.5 | V |
| Intervalo de temperatura de funcionamento | TOPR | 0 a +40 | oC |
| Intervalo de temperatura de armazenamento | TSTG | -25 a +70 | oC |
| Temperatura de armazenamento ideal | TSTGo | 23 ± 2 | oC |
| Umidade ótima de armazenamento | HSTGo | 55 ± 10 | % RH |
Características do painel DC
| Parâmetro | Símbolo | Condições | Aplicação | Minha. | Tipo. | Max. | Unidades |
| Solo único | VSS | - | - | 0 | - | V | |
| Tensão de alimentação lógica | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V |
| Tensão lógica do núcleo | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
| Voltagem de entrada de alto nível | VIH | - | - | 0.8 ICV | - | - | V |
| Voltagem de entrada de baixo nível | VIL | - | - | - | - | 0.2 ICV | V |
| Tensão de saída de alto nível | VOH | IOH = -100 uA | - | 0.9 ICV | - | - | V |
| Voltagem de saída de baixo nível | VOL | IOL = 100 uA | - | - | - | 0. 1 ICV | V |
| Potência típica | PTYP | VCI = 3,0 V | - | - | 7.5 | - | mW |
| Modo de sono profundo | PSTPY | VCI = 3,0 V | - | - | 0.003 | - | mW |
| Corrente de funcionamento típica | Iopr_VCI | VCI = 3,0 V | - | - | 2.5 | - | mA |
| Tempo de atualização da imagem | - | 25 oC | - | - | 22 | - | sec |
|
Corrente de modo de repouso |
Islp_VCI |
DC/DC desligado Sem relógio. Nenhuma carga de entrada de dados da RAM |
- |
- |
20 |
uA |
|
|
Corrente de modo de sono profundo |
IDslp_VCI |
DC/DC desligado Sem relógio. Sem carga de entrada Dados da RAM não retidos |
- |
- |
1 |
5 |
uA |
Teste de fiabilidade
| Não | Elementos de ensaio | Condição de ensaio |
|
1 |
Armazenamento a baixa temperatura |
T = -25°C, 240 h Ensaio em padrão branco |
|
2 |
Armazenamento a alta temperatura | T=60oC, RH=35%, 240h Teste em padrão branco |
|
3 |
Operação a altas temperaturas | T=40oC, RH=35%, 240h |
|
4 |
Operação a baixa temperatura | 0oC, 240h |
|
5 |
Temperatura elevada, Operação com elevada umidade |
T=40oC, RH=80%, 240h |
|
6 |
Temperatura elevada, Armazenamento de alta umidade |
T=50oC, RH=90%, 240h Teste em padrão branco |
|
7 |
Ciclo de temperatura | 1 ciclo:[-25oC 30 min] → [+60oC 30 min] : 50 ciclos Teste em padrão branco |
|
8 |
Exposição aos raios UV Resistência | 765 W/m2 durante 168 horas, 40 °C Teste em padrão branco |
|
9 |
Pistola ESD |
Ar+/-15KV;Contacto+/-8KV (Teste da casca do produto acabado, não apenas do ecrã) Ar+/-8KV;Contacto+/-6KV (Exposição de EPD nu, sem incluir a área IC e FPC) Ar+/-4KV; Contacto+/-2KV (Edição nua do EPD, incluindo a área IC e FPC) |

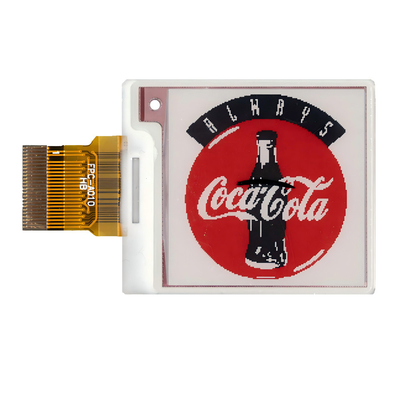

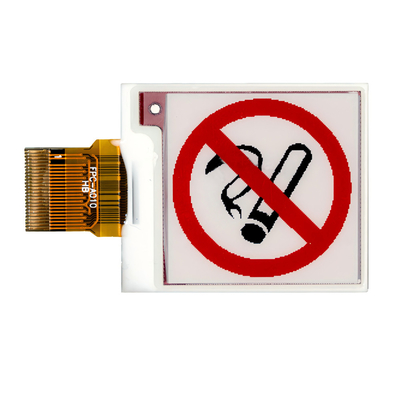

Imagem do produto
Instalações e certificados
Palavra-chave de busca:EPD de 1,5 polegadas, 1,54 polegadas E-tinta de exibição, ESL exibição de 1,5 polegadas, Epaper 1,5 polegadas, E- polegada 1,5 "
