Detalhes do produto:
|
| Produto: | 4 polegadas LCD TFT circular | Resolução: | 720x720 |
|---|---|---|---|
| interface: | MIPI | tela sensível ao toque: | Não, CTP Opcional |
| Direção de visualização: | IPS (80/80/80/80) | Número de pin: | 30 pinos |
| Tamanho do módulo: | 107.60 ((H) * 111.87 ((V) * 3.83 ((T) | Área ativa: | 101.52 (mm) Diâmetro |
| Luminância de superfície: | 1000 cd/m2 (nits) | Temperatura operacional.: | -30°C a +85°C |
| Duração de vida do LED: | 40,000 horas | Conformidade: | Compatível com o Rohs & Reach |
| Destacar: | Exibição LCD TFT para automóveis,Display LCD TFT de 1000 nits,720 X 720 pontos LCD TFT redondo |
||
**Descarregar folha de dados**
SFTO400XC-7095A3N Especificação ((1000Nits).pdf
Sobre este produtoSFTO400XC-7095A3N
Apresentamos o nosso eficiente e redondo e de 4 polegadas e uma resolução impressionante de 720 x 720 pixels.Esta tela utiliza uma interface MIPI avançada para conectividade contínua e transmissão de dados de alta velocidadeEste ecrã de última geração, com um brilho impressionante de 1000 nits, foi concebido especificamente para aplicações automotivas, garantindo durabilidade, clareza,e fiabilidade em várias condições de condução.
Características principais:
Alta resolução:
Desenho de exibição redonda:
Alto brilho (1000 nits):
Interface MIPI:
Ângulos de visão:
Baixo consumo de energia:
Aplicações:
Conclusão
Eleva o teu produto com o nosso ecrã LCD TFT redondo de 4 polegadas 720 x 720 pontos.O design e o design inovadores combinam-se para oferecer uma experiência visual excepcional, adaptada às demandas de diversas indústrias.Se você está desenvolvendo um novo gadget ou atualizando um dispositivo existente, este ecrã é uma escolha perfeita para aqueles que buscam desempenho, estética e eficiência.
Características
| Informações gerais | Conteúdo |
| Tamanho do ecrã LCD (diagonal) | 4 polegadas TFT redondo |
| Estrutura do módulo | Exibição TFT |
| Tipo de ecrã LCD | TFT/TRANSMISSIVO |
| Modo de exibição LCD | Normalmente preto. |
| Direção de visualização recomendada | IPS todos os ângulos de visão |
| Tamanho do módulo (W × H × T) | 107.60 ((H) * 111.87 ((V) * 3.83 ((T) |
| Área ativa (W × H) | 101.52 mm Diâmetro |
| Número de pixels (Resolução) | 720RGB×720 pixels |
| Tipo de interface do módulo | Interface MIPI |
| Temporário operacional. | -30°C a +80°C |
| Luminância da superfície | 1000 cd/m2 |
| Números de cores | 16.7M |
| Tipo de luz de fundo | LED branco |
Desenho de contorno mecânico
Definição de pin
| - Não, não. | Número PIN | Descrição |
| 1 | LEDA | Anodo LED |
| 2 | LEDK1 | Cátodo LED |
| 3 | LEDK2 | Cátodo LED |
| 4 | VCI | Fornecimento de energia 2.8~3.3V |
| 5 | CICV | Fornecimento de energia 1.8V-2.0V |
| 6 | Reinicialização | Sinais de reinicialização do LCM |
| 7 | TE | Eficiência de efeito de rasgo |
| 8 | PWM | A saída de frequência PWM para o controlo do condutor LCD. |
| 9 | GND | Terra |
| 10 | D0P | Sinais de dados DSI-D0+ |
| 11 | D0N | DSI-D0- sinais de dados |
| 12 | GND | Terra |
| 13 | D1P | Sinais de dados DSI-D1+ |
| 14 | D1N | DSI-D1- sinais de dados |
| 15 | GND | Terra |
| 16 | CLKP | DSI-Relógio+ |
| 17 | CLKN | DSI-Relógio- |
| 18 | GND | Terra |
| 19 | D2P | Sinais de dados DSI-D2+ |
| 20 | D2N | DSI-D2- sinais de dados |
| 21 | GND | Terra |
| 22 | D3P | Sinais de dados DSI-D3+ |
| 23 | D3N | DSI-D4- sinais de dados |
| 24 | GND | Terra |
| 25 | TP_INT | Toque Interromper |
| 26 | TP_SDA | Toque IIC sinal de dados |
| 27 | TP_SCL | Toque no sinal do relógio IIC |
| 28 | TP_RESET | Toque no sinal de reinicialização |
| 29 | TP_VCI | Toque Alimentação |
| 30 | TP_IOVCC | Toque Alimentação |
|
Ponto |
Símbolo |
Valor |
Unidade |
|
Tensão de alimentação para a lógica |
VDD |
0.3~3.6 |
V |
|
Voltagem de entrada |
Vinho |
VDD+0.3 |
V |
|
Temperatura de funcionamento |
Topr |
- 30 a 80 |
°C |
|
Temperatura de armazenamento |
Tstg |
- 30 a 80 |
°C |
Características elétricas
|
Ponto |
Símbolo |
Min. |
Tipo |
Max. |
Unidade |
Condição de ensaio |
|
Tensão de funcionamento |
VDD |
2.6 |
2.8 |
3.3 |
V |
- |
|
Corrente de alimentação |
IDD |
- |
- |
30 |
mA |
VDD=2,8V, Ta=25°C |
|
Voltagem de entrada |
VIH |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
Corrente de fuga de entrada |
IIL |
- Um.0 |
- |
1.0 |
mA |
VIN=VDD ou VSS |
Iluminação de tração
|
Ponto |
Símbolo |
Min. |
Tipo |
Max. |
Unidade |
|
Corrente para a frente |
Se |
- Não. |
180 |
- |
mA |
|
Voltagem para a frente |
VF |
14 |
15 |
16.3 |
V |
|
Modo de ligação |
P |
- Não. |
5S2P |
- Não. |
|
|
Número de LED |
/ |
|
10 |
|
Peças |
|
Tempo de vida útil do LED |
|
30000 |
40000 |
|
horas |
Características ópticas
|
Ponto |
Símbolo |
Condição |
Min. |
Tipo |
Max. |
Unidade |
|
Ângulos de visão |
θT |
CR ¥10 |
|
85 |
- |
Graduação |
|
θB |
|
85 |
- |
|||
|
θL |
|
85 |
- |
|||
|
θR |
|
85 |
- |
|||
|
Relação de contraste |
CR |
θ=0° |
800 |
1000 |
- |
- |
|
Tempo de resposta |
Tons |
25°C |
- |
25 |
35 |
ms |
|
TOFF |
||||||
|
Uniformidade |
U |
- |
- |
- |
- |
% |
|
NTSC |
- |
- |
63 |
68 |
- |
% |
|
Luminância |
L |
- |
850 |
1000 |
- |
cd/m2 |

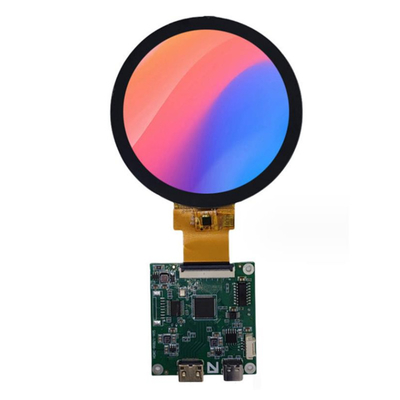

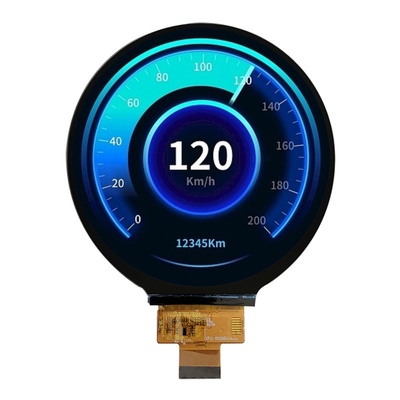

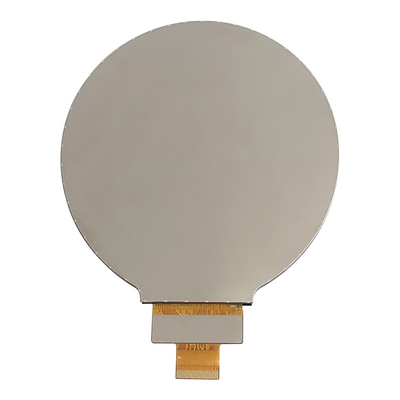

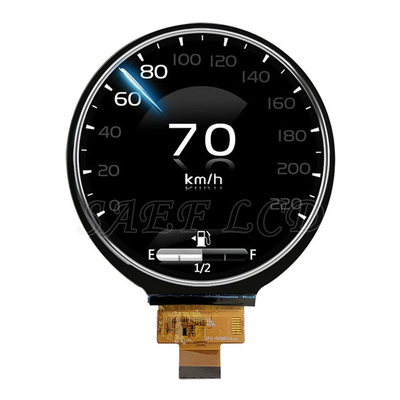

Imagem do produto
