Detalhes do produto:
|
| Palavras-chave: | 8 polegadas TFT LCD | Resolução: | 1920*1200 |
|---|---|---|---|
| Interface: | LVDS | Pins: | 45 pinos |
| tela sensível ao toque: | Disponível / Opcional | Luminância de superfície: | 1200 cd/m2 (nits) |
| Duração de vida do LED: | 40,000 horas | Direção de visualização: | Todos os ângulos de vista |
| Conexão: | Tipo de conector | Temperatura operacional.: | ¥30°C a +85°C |

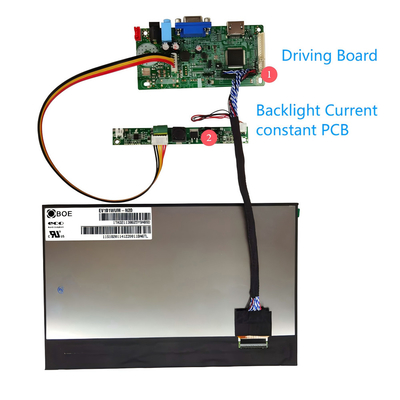

| Tabela de condução: | Disponível / Opcional | Constante de corrente LED: | Disponível / Opcional |
| Conformidade: | Compatível com o REACH & RoHS | Certificação: | ISO9001:2015 / ISO14000:2015 |
| Destacar: | Ecrã de toque TFT para automóveis,Ecrã TFT de Alta Resolução,Display LCD TFT IPS de 8 polegadas |
||
Baixe folha de dados
SFTO800BD-7218AN Especificação.pdf
Sobre este itemSFTO800BD-7218AN
O Display IPS LCD TFT TFT de 8 polegadas SFTO800BD-7218AN define um novo padrão para a tecnologia visual de alta resolução na indústria automotiva.Projetado para transmitir imagens cristalinas e cores vibrantes, este ecrã é ideal para uma variedade de aplicações, incluindo sistemas de infoentretenimento no veículo, ecrãs de navegação, instrumentos do painel e muito mais.Com a sua resolução Full HD e tecnologia IPS avançada, garante uma experiência de visualização excepcional em várias condições de iluminação.
Exibição FHD de alta resolução: oferecendo uma resolução Full HD de 1920 x 1200 pixels (16:10), esta tela fornece imagens nítidas e detalhadas, melhorando a clareza dos gráficos e do texto.
Tecnologia IPS: A tecnologia de comutação no plano (In-Plane Switching, IPS) promove ângulos de visão mais largos (até 178 graus) e uma melhor reprodução das cores,permitindo que passageiros e condutores experimentem cores consistentes e precisas a partir de qualquer ângulo.
Conformidade com os padrões automotivos: construído para atender aos mais rigorosos padrões automotivos, este ecrã é projetado para durabilidade e confiabilidade em ambientes adversos, incluindo temperaturas extremas, vibrações,e humidade.
Interface de tela sensível ao toque: A tecnologia de toque capacitivo de interface USB permite uma interação perfeita, permitindo que os usuários navegem nos menus, controlem aplicativos e interajam com o sistema de forma intuitiva.
Alto brilho e contraste: com níveis de brilho elevados (até 1200 nits), o ecrã permanece altamente visível à luz solar direta, tornando-o adequado para condições de condução durante todo o dia.A melhor relação de contraste garante pretos mais escuros e brancos mais brilhantes para uma experiência mais imersiva.
Baixo consumo energético: concebido com a eficiência energética em mente, este ecrã consome menos energia e proporciona um elevado desempenho,contribuindo para a redução do consumo de baterias em veículos elétricos e híbridos.
Integração perfeita: O design compacto do ecrã de 8 polegadas permite uma fácil integração em painéis de instrumentos e sistemas automotivos existentes, com opções de montagem e conexão flexíveis.
Durabilidade e confiabilidade: Nosso ecrã é construído para durar, com uma vida útil superior a 50.000 horas de uso contínuo, garantindo que permaneça operacional durante toda a vida do veículo.
O ecrã LCD IPS de 8 polegadas TFTSFTO800BD-7218ANÉ uma escolha ideal para fabricantes e desenvolvedores que procuram melhorar as suas tecnologias de veículos com um ecrã táctil de alta resolução e de confiança.,Ambos os ângulos de visão, e conformidade automotiva, tornam-no uma solução de destaque para aplicações automotivas modernas.Experimente o futuro dos ecrãs automotivos com a nossa tecnologia de ponta que combina durabilidade, desempenho e engajamento dos utilizadores.
Características
| Parâmetro | Especificações | Unidade | Observação |
| Tamanho do contorno | 181.7 ((H) × 119.8 ((V) × 5.5 ((T) | mm | Fogo |
| Área ativa | 172.224 ((H) ×107.640 ((V) | mm | Nota 1.1 |
| Brilho | 1000 a 1200 | cd/m2 | - |
| Número de pixels | 1920 ((H) xRGB × 1200 (V) | pixel | - |
| Pitch de pixel | 29.9 ((H) ×3×89.7 ((V) | μm | - |
| Disposição de pixels | Faixa Vertical RGB | - | - |
| Display Colors (Cores de exibição) | 16.7M | - | - |
| Gamut de cores | 70% (min.), 75% (tipo) | CF @C Light | |
| Modo de exibição | Normalmente preto. | - | - |
| Direção de visualização | 85/85/85/85 (tipo) 80/80/80/80 (min.) | - Desculpe. | CR>=10 |
| Peso | TBD | gramas | - |
| interface | LVDS de 2 portas ((8 bits) | - | - |
| IC | FL5893DA | Nota 1.2 |
Nota 1.1H: comprimento horizontal, V: comprimento vertical.
Nota 1.2: Os ICs compatíveis para este produto incluem o FL5893DA, Contacte o fabricante do IC e verifique-o quando escolher qualquer um deles.
Desenho mecânico
Descrição do pin
| - Não, não. | Símbolo | Função | - Não, não. | Símbolo | Função |
| 1 | VLED- | Potência para retroiluminação LED (catodo) | 24 | GND | em terra |
| 2 | VLED- | Potência para retroiluminação LED (catodo) | 25 | OLV2P | Entrada de dados diferencial LVDS |
| 3 | VLED+ | Potência para retroiluminação LED (anodo) | 26 | OLV2N | Introdução de dados diferenciais LVDS Negativo |
| 4 | VLED+ | Potência para retroiluminação LED (anodo) | 27 | GND | em terra |
| 5 | NC | Não há ligação. | 28 | OLVCLKP | Entrada de dados diferencial LVDS |
| 6 | GND | em terra | 29 | OLVCLKN | Introdução de dados diferenciais LVDS Negativo |
| 7 | ELV3P | Entrada de dados diferencial LVDS | 30 | GND | em terra |
| 8 | ELV3N | Introdução de dados diferenciais LVDS Negativo | 31 | OLV1P | Entrada de dados diferencial LVDS |
| 9 | GND | em terra | 32 | OLV1N | Introdução de dados diferenciais LVDS Negativo |
| 10 | ELV2P | Entrada de dados diferencial LVDS | 33 | GND | em terra |
| 11 | ELV2N | Introdução de dados diferenciais LVDS Negativo | 34 | OVV0P | Entrada de dados diferencial LVDS |
| 12 | GND | em terra | 35 | OLV0N | Introdução de dados diferenciais LVDS Negativo |
| 13 | ELVCLKP | Entrada de dados diferencial LVDS | 36 | GND | em terra |
| 14 | ELVCLK N | Introdução de dados diferenciais LVDS Negativo | 37 | I2C _SDA | entrada/saída de dados para I2C ((por favor deixe estes pinos abertos.) |
| 15 | GND | em terra | 38 | I2C _SCL | sinal de relógio para I2C (por favor deixe estes pinos abertos) |
| 16 | ELV1P | Entrada de dados diferencial LVDS | 39 | VDD_OTP | Fornecimento de energia para circuito OTP (por favor deixe estes pinos abertos) |
| 17 | ELV1N | Introdução de dados diferenciais LVDS Negativo | 40 | EEPEN | Só teste Pin ((por favor deixe estes pinos abertos.) |
| 18 | GND | em terra | 41 | VDDIN | Fornecimento de energia |
| 19 | Valor do produto | Entrada de dados diferencial LVDS | 42 | VDDIN | Fornecimento de energia |
| 20 | ELV0N | Introdução de dados diferenciais LVDS Negativo | 43 | VDDIN | Fornecimento de energia |
| 21 | GND | em terra | 44 | VDDIN | Fornecimento de energia |
| 22 | OLV3P | Entrada de dados diferencial LVDS | 45 | VDDIN | Fornecimento de energia |
| 23 | OLV3N | Introdução de dados diferenciais LVDS Negativo |
Especificações ópticas
| Parâmetro | Símbolo | Condição | Minha. | Tipo. | Max. - O quê? | Unidade | Observação | |
|
Ângulo de visão |
Horizontal |
Θ3 |
CR > 10 |
80 | 85 | - | - Desculpe. |
Nota 6.1 |
| Θ9 | 80 | 85 | - | - Desculpe. | ||||
|
Vertical |
Θ12 | 80 | 85 | - | - Desculpe. | |||
| Θ6 | 80 | 85 | - | - Desculpe. | ||||
| Relação de contraste | CR |
Θ = 0 |
1000 | 1200 | - |
HC+APF Nota 6.2/6.3 |
||
| Transmissão celular | Tr | 3.8 | 4.5 | - | % | |||
|
Chroma@CIE1931 |
Rx |
Θ = 0 |
0.654 | 0.674 | 0.694 |
@C Light Note 6.4 |
||
| - Não. | 0.302 | 0.322 | 0.342 | |||||
| Gx | 0.249 | 0.269 | 0.289 | |||||
| G.I. | 0.582 | 0.602 | 0.622 | |||||
| Bx | 0.113 | 0.133 | 0.153 | |||||
| Por | 0.095 | 0.115 | 0.135 | |||||
| Wx | 0.276 | 0.296 | 0.316 | |||||
| Wy. | 0.318 | 0.338 | 0.358 | |||||
| Gamut de cores | Θ = 0 | 70 | 75 | - | % | |||
| Tempo de resposta | Tr+Tf |
Ta= 25 C Θ = 0 |
- |
30 | 35 | ms | Nota 6.5 | |
Parâmetros do ensaio de fiabilidade
| - Não, não. | Números | Condições |
| 1 | Teste de armazenagem a altas temperaturas (HTS) | 85°C, 240 horas, não operacional |
| 2 | Teste de armazenamento a baixa temperatura ((LTS) | -30°C, 240 horas, não operacional |
| 3 | Teste de funcionamento a altas temperaturas (HTO) | 85°C, 240 horas, operacional |
| 4 | Teste de funcionamento a baixa temperatura (LTO) | -30°C, 240 horas, operacional |
| 5 | Ensaio de funcionamento de humidade térmica ((THO) | 60°C/90%RH, 240 horas, operacional |
| 6 | Teste de armazenamento do ciclo térmico (TST) | -30~80°C, 100 ciclos, 1 hora por ciclo, não operacional |
|
7 |
Imagem de adesão |
Padrão 5*5, 1h 25°C±2°C padrão de verificação Cinza 127, Após 3 minutos, a parede deve ser completamente esvaziada. |

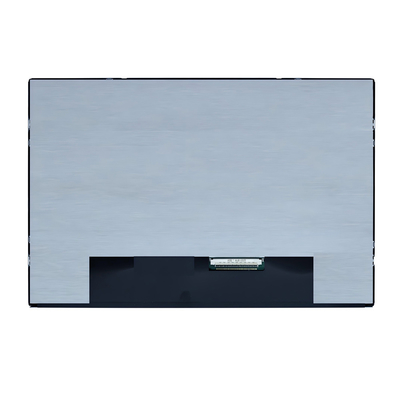

Imagem do produto
