Detalhes do produto:
|
| Palavras-chave: | 8 polegadas TFT LCD | Resolução: | 1920*1200 |
|---|---|---|---|
| Interface: | LVDS | Pins: | 45 pinos |
| tela sensível ao toque: | Disponível / Opcional | Luminância de superfície: | 1200 cd/m2 (nits) |
| Duração de vida do LED: | 40,000 horas | Direção de visualização: | Todos os ângulos de vista |
| Conexão: | Tipo de conector | Temperatura operacional.: | ¥30°C a +85°C |

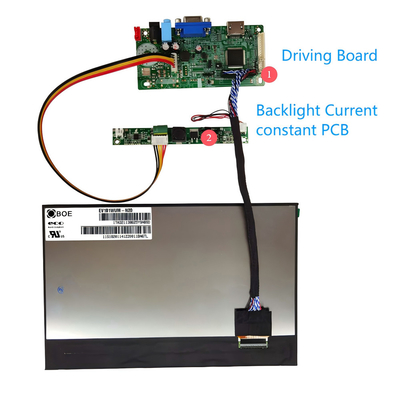

| Tabela de condução: | Disponível / Opcional | Constante de corrente LED: | Disponível / Opcional |
| Conformidade: | Compatível com o REACH & RoHS | Certificação: | ISO9001:2015 / ISO14000:2015 |
| Destacar: | Display LCD TFT de 1200 nits,Exibição LCD FHD TFT,Exposição de TFT LCD da relação de LVDS |
||
Baixar folha de dados
Especificação SFTO800BD-7218AN.pdf
Sobre este item SFTO800BD-7218AN
Visão geral
Nosso display LCD TFT de alto brilho de 8 polegadas foi projetado para oferecer desempenho visual superior em condições de iluminação desafiadoras. Com um brilho impressionante de 1.200 nits e uma resolução Full HD de 1.920 x 1.200 pontos, esta tela é perfeita para aplicações que exigem clareza e vibração. Sua interface LVDS (Low-Voltage Differential Signaling) garante transferência de dados em alta velocidade e ótima qualidade de imagem, tornando-o adequado para diversas aplicações industriais, comerciais e de consumo.
Alto brilho: com 1.200 nits, esta tela é excepcionalmente brilhante, tornando-a ideal para uso em ambientes externos ou em espaços internos bem iluminados. Garante excelente visibilidade mesmo sob luz solar direta.
Resolução Full HD: Com resolução de 1920 x 1200 pixels, esta tela fornece imagens nítidas e visuais detalhados, melhorando a experiência geral do usuário.
Interface LVDS: A interface LVDS permite transmissão de dados em alta velocidade com baixo consumo de energia. Ele suporta uma variedade de dispositivos, garantindo compatibilidade versátil.
Amplos ângulos de visão: A tela oferece amplos ângulos de visão (normalmente 160° horizontal e vertical), permitindo visibilidade clara de várias posições sem distorção de cor.
Desempenho de cores: com alta gama de cores e excelente reprodução de cores, a tela é capaz de exibir imagens vibrantes e realistas, tornando-a adequada para aplicações multimídia.
Durabilidade: Projetado para ser robusto, o LCD TFT foi construído para suportar diversas condições ambientais. É resistente ao impacto e pode operar de forma eficaz em ambientes desafiadores.
Fácil integração: O formato compacto e as interfaces padrão facilitam a integração do monitor em sistemas existentes, garantindo um processo de instalação perfeito.
Expositores externos: ideais para quiosques, sinalização digital e painéis informativos em ambientes externos, onde a visibilidade é crítica.
Painéis de controle industrial: Adequados para sistemas de monitoramento, controle de equipamentos e interfaces de automação que exigem desempenho de exibição claro e confiável.
Dispositivos Portáteis: Perfeito para dispositivos portáteis, tablets e reprodutores multimídia portáteis que se beneficiam de alto brilho e excelente capacidade de resposta.
Equipamentos Médicos: Podem ser usados em dispositivos de imagens médicas e equipamentos de diagnóstico, fornecendo imagens claras necessárias para aplicações críticas.
O display LCD TFT de alto brilho de 8 polegadas combina tecnologia de ponta, alto desempenho e versatilidade, tornando-o uma excelente escolha para uma ampla gama de aplicações. Seja utilizado em ambientes externos ou industriais, este display garante visibilidade e confiabilidade, melhorando a experiência e a satisfação do usuário.
Características
| Parâmetro | Especificação | Unidade | Observação |
| Tamanho do contorno | 181,7(H) ×119,8(V) ×5,5(T) | milímetros | NÉVOA |
| Área Ativa | 172,224(H) ×107,640(V) | milímetros | Nota 1.1 |
| Brilho | 1000-1200 | CD/m² | - |
| Número de pixels | 1920(H)xRGB×1200 (V) | pixels | - |
| Distância entre pixels | 29,9(H) ×3×89,7(V) | μm | - |
| Arranjo de pixels | Faixa vertical RGB | - | - |
| Exibir cores | 16,7 milhões | - | - |
| Gama de cores | 70% (Mín.), 75% (Típ.) | CF @C Luz | |
| Modo de exibição | Normalmente preto | - | - |
| Direção de visualização | 85/85/85/85 (Tip.) 80/80/80/80 (Mín.) | Graus. | RC>=10 |
| Peso | A definir | grama | - |
| interface | LVDS de 2 portas (8 bits) | - | - |
| CI | FL5893DA | Nota 1.2 |
Nota 1.1: H: comprimento horizontal, V: comprimento vertical.
Nota 1.2: ICs compatíveis para este produto incluem FL5893DA. Entre em contato com o fabricante do IC e verifique-o ao escolher qualquer um deles. As informações que supomos sobre IC apenas para referência.
Desenho Mecânico
Descrição do alfinete
| Não. | Símbolo | Função | Não. | Símbolo | Função |
| 1 | VLED- | Alimentação para retroiluminação LED (cátodo) | 24 | GND | chão |
| 2 | VLED- | Alimentação para retroiluminação LED (cátodo) | 25 | OLV2P | Entrada diferencial de dados LVDS Positiva |
| 3 | VLED+ | Alimentação para retroiluminação LED (Ânodo) | 26 | OLV2N | Entrada de dados diferenciais LVDS Negativo |
| 4 | VLED+ | Alimentação para retroiluminação LED (Ânodo) | 27 | GND | chão |
| 5 | NC | Sem conexão | 28 | OLVCLKP | Entrada diferencial de dados LVDS Positiva |
| 6 | GND | chão | 29 | OLVCLKN | Entrada de dados diferenciais LVDS Negativo |
| 7 | ELV3P | Entrada diferencial de dados LVDS Positiva | 30 | GND | chão |
| 8 | ELV3N | Entrada de dados diferenciais LVDS Negativo | 31 | OLV1P | Entrada diferencial de dados LVDS Positiva |
| 9 | GND | chão | 32 | OLV1N | Entrada de dados diferenciais LVDS Negativo |
| 10 | ELV2P | Entrada diferencial de dados LVDS Positiva | 33 | GND | chão |
| 11 | ELV2N | Entrada de dados diferenciais LVDS Negativo | 34 | OLV0P | Entrada diferencial de dados LVDS Positiva |
| 12 | GND | chão | 35 | OLV0N | Entrada de dados diferenciais LVDS Negativo |
| 13 | ELVCLKP | Entrada diferencial de dados LVDS Positiva | 36 | GND | chão |
| 14 | ELVCLK N | Entrada de dados diferenciais LVDS Negativo | 37 | I2C_SDA | entrada/saída de dados para I2C (deixe esses pinos abertos). |
| 15 | GND | chão | 38 | I2C_SCL | Sinal de relógio para I2C (deixe esses pinos abertos). |
| 16 | ELV1P | Entrada diferencial de dados LVDS Positiva | 39 | VDD_OTP | Fonte de alimentação para circuito OTP (deixe esses pinos abertos). |
| 17 | ELV1N | Entrada de dados diferenciais LVDS Negativo | 40 | EPEN | Teste apenas o pino (por favor, deixe esses pinos abertos). |
| 18 | GND | chão | 41 | VDDIN | Fonte de energia |
| 19 | ELV0P | Entrada diferencial de dados LVDS Positiva | 42 | VDDIN | Fonte de energia |
| 20 | ELV0N | Entrada de dados diferenciais LVDS Negativo | 43 | VDDIN | Fonte de energia |
| 21 | GND | chão | 44 | VDDIN | Fonte de energia |
| 22 | OLV3P | Entrada diferencial de dados LVDS Positiva | 45 | VDDIN | Fonte de energia |
| 23 | OLV3N | Entrada de dados diferenciais LVDS Negativo |
Especificações ópticas
| Parâmetro | Símbolo | Doença | Min. | Tipo. | Máx. | Unidade | Observação | |
|
Faixa de ângulo de visão |
Horizontal |
Θ3 |
CR > 10 |
80 | 85 | - | Graus. |
Nota 6.1 |
| Θ9 | 80 | 85 | - | Graus. | ||||
|
Vertical |
Θ12 | 80 | 85 | - | Graus. | |||
| Θ6 | 80 | 85 | - | Graus. | ||||
| Taxa de contraste | CR |
Θ = 0 |
1000 | 1200 | - |
HC+APF Nota 6.2/6.3 |
||
| Transmitância Celular | Tr | 3.8 | 4,5 | - | % | |||
|
Croma@CIE1931 |
Rx |
Θ = 0 |
0,654 | 0,674 | 0,694 |
@C Light Nota 6.4 |
||
| Ry | 0,302 | 0,322 | 0,342 | |||||
| Gx | 0,249 | 0,269 | 0,289 | |||||
| Gy | 0,582 | 0,602 | 0,622 | |||||
| Bx | 0,113 | 0,133 | 0,153 | |||||
| Por | 0,095 | 0,115 | 0,135 | |||||
| Wx | 0,276 | 0,296 | 0,316 | |||||
| Wy | 0,318 | 0,338 | 0,358 | |||||
| Gama de cores | Θ = 0 | 70 | 75 | - | % | |||
| Tempo de resposta | Tr+Tf |
Ta = 25 C Θ = 0 |
- |
30 | 35 | EM | Nota 6.5 | |
Parâmetros de teste de confiabilidade
| Não | Unid | Condições |
| 1 | Teste de armazenamento em alta temperatura (HTS) | 85°C, 240 horas, não operacional |
| 2 | Teste de armazenamento em baixa temperatura (LTS) | -30°C, 240 horas, não operacional |
| 3 | Teste operacional de alta temperatura (HTO) | 85°C, 240 horas, operacional |
| 4 | Teste operacional em baixa temperatura (LTO) | -30°C, 240 horas, operacional |
| 5 | Teste operacional de umidade térmica (THO) | 60°C/90% UR, 240 horas, operacional |
| 6 | Teste de armazenamento de ciclo térmico (TST) | -30 ~ 80 ℃, 100 ciclos, 1 hora/ciclo, não operacional |
|
7 |
Colagem de imagem |
Padrão 5*5, padrão de verificação de 1 hora 25°C±2°C Cinza 127, após 3 min, o mura deve desaparecer completamente |

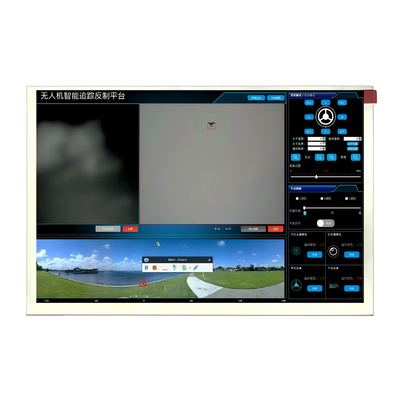

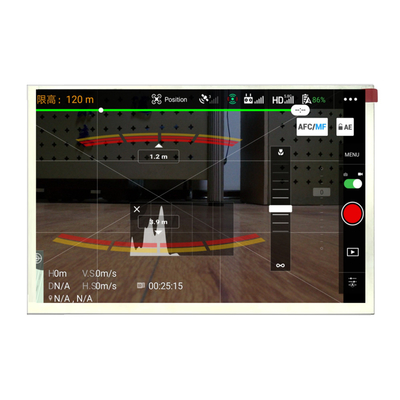

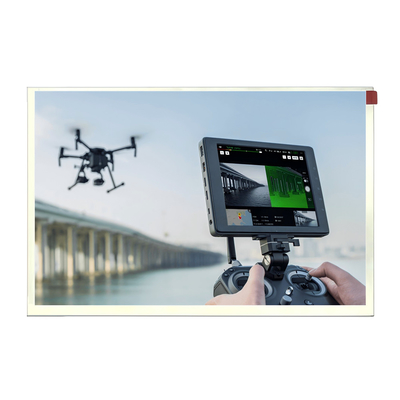

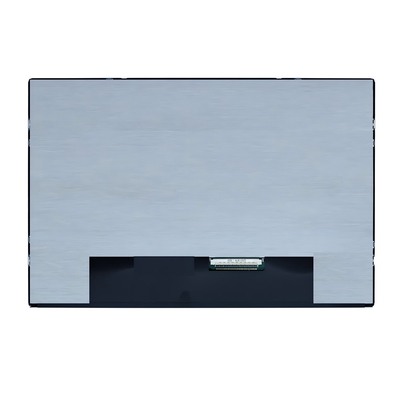

Imagem do produto
