Detalhes do produto:
|
| Palavras-chave: | 11.9 polegadas Bar TFT | Resolução: | 1480x320 |
|---|---|---|---|
| Interface: | Mipi | IC do condutor: | FL7705 |
| Luminância de superfície: | 800 cd/m2 Mínimo | tela sensível ao toque: | - Não. |
| Direção de visualização: | IPS, todos os ângulos de visão | Duração de vida do LED: | 40,000 horas |
| Certificação: | ISO9001:2015 / ISO14000:2015 | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | 16Display LCD TFT Industrial a cores de 0,7 M |
||
Baixe folha de dados
SFTO1190GX-7161AN Especificação.pdf
Sobre este itemSFTO1190GX-7161AN
Características de exibição
Tamanho: 11,9 polegadas
16.7M profundidade de cor
Resolução: 320 × 1480
Luminância: 800 cd/m2 (min)
Contraste: 900
Cobertura da gama de cores: 65%
Interferências eletromagnéticas
Baixa radiação, baixo consumo de energia, elevada estabilidade
Cenários de aplicação
Controlo industrial
Indústria energética
Fabricação de automóveis
Descrição
O ecrã LCD TFT industrial de 11,9 polegadas com uma resolução de 1480 x 320 pixels e 16.7 milhões de cores de suporte é uma solução de display de alto desempenho projetado para uma variedade de aplicações industriais e comerciais onde a clareza visual e durabilidade são essenciaisAqui está uma descrição detalhada deste produto:
1Especificações de exibição:
- Tamanho: 11,9 polegadas, oferecendo uma área de exibição substancial para uma ampla gama de aplicações.
- Resolução: 1480 x 320 pixels, proporcionando uma visualização nítida de imagem e texto, adequada para aplicações que exigem uma saída visual detalhada.
2- Capacidade de cores:
- Suporta 16,7 milhões de cores, que é perto da gama completa de cores RGB, permitindo uma reprodução de imagem vibrante e realista.
3- Brilho:
- Com um nível de luminosidade de 800 nits, o ecrã é visível em ambientes luminosos, tornando-o ideal para utilização em ambientes industriais com elevada iluminação ambiente.
4Relação de contraste:
- Estes LCDs TFT industriais de 11,9 polegadas normalmente oferecem altas taxas de contraste 900, garantindo pretos profundos e brancos brilhantes para imagens claras e legíveis.
5Ângulos de visão:
- Os LCDs TFT industriais apresentam frequentemente ângulos de visão largos, garantindo cor e brilho consistentes a partir de múltiplas perspectivas.
6. Tipos de interface:
- O ecrã suporta interface MIPI.
7Ambiente de funcionamento:
- Projetado para utilização industrial, o ecrã de 11,9" pode funcionar numa ampla gama de temperaturas de -20°C a 70°C, garantindo um desempenho fiável em condições adversas.
8Durabilidade:
- Construído para suportar os rigores da operação contínua, adequado para utilização 24 horas por dia, 7 dias por semana, em ambientes exigentes.
9Aplicações:
- Perfeito para automação industrial, painéis de controlo, equipamento médico, sinalização digital, centros de transporte,e sistemas de monitorização de segurança, onde seja necessário um elevado nível de detalhe visual e durabilidade.
10Serviços de personalização:
- As opções de personalização podem estar disponíveis para satisfazer necessidades específicas do cliente, tais como requisitos específicos de interface ou características funcionais adicionais.
Este ecrã LCD TFT industrial de 11,9 polegadas é uma excelente escolha para aplicações que exigem alta resolução,Displays de alta luminosidade com a durabilidade para suportar os desafios dos ambientes industriais.
Características
| - Não, não. | Ponto | Especificações | Unidade |
| 1 | Tamanho do painel | 11.88 ¢ | polegada |
| 2 | Número de pixels | 320 ((H) × 1480 ((V) | pixel |
| 3 | Área ativa | 57.984 ((H) × 268.176 ((V) | mm |
| 4 | Pitch de pixel | 0.1812 ((H) × 0.1812 ((V) x RGB | mm |
| 5 | Dimensão de contorno | 65.00(W) × 282.00(H) × 4.50 (D) | mm |
| 6 | Número de cores | 16.7M | - |
| 7 | Modo de exibição | Modo de transmissão, normalmente preto | - |
| 8 | Direção de visualização | Visualização completa | - |
| 9 | Formato de exibição | Faixa vertical RGB | - |
| 10 | Tratamento de superfície | Glare | - |
| 11 | Interface | MIPI | - |
| 12 | Iluminação de fundo | LED branco | - |
| 13 | Temperatura de operação | -20 ~ 70 | °C |
| 14 | Temperatura de armazenamento | -30~80 | °C |
| 15 | Peso | 120 | g |
Desenho mecânico
Descrição do pin
| - Não, não. | Símbolo | Função | Observação |
| 1 | GND | Terra | |
| 2 | D0P | Introdução de dados de diferencial MIPI positivo | |
| 3 | D0N | Dados de entrada de diferencial MIPI negativo | |
| 4 | GND | Terra | |
| 5 | D1P | Introdução de dados de diferencial MIPI positivo | |
| 6 | D1N | Dados de entrada de diferencial MIPI negativo | |
| 7 | GND | Terra | |
| 8 | CLKP | Input de relógio diferencial MIPI positivo | |
| 9 | CLKN | Input de relógio diferencial MIPI negativo | |
| 10 | GND | Terra | |
| 11 | D2P | Introdução de dados de diferencial MIPI positivo | |
| 12 | D2N | Dados de entrada de diferencial MIPI negativo | |
| 13 | GND | Terra | |
| 14 | D3P | Introdução de dados de diferencial MIPI positivo | |
| 15 | D3N | Dados de entrada de diferencial MIPI negativo | |
| 16 | GND | Terra | |
| 17 | O número de veículos deve ser igual ou superior a 10 km/h. | ||
| 18 | Capacidade de carga | Uma fonte de alimentação para a energia analógica. | |
| 19 | |||
| 20 | NC | Não há ligação. | |
| 21 | NC | Não há ligação. | |
| 22 | NC | Não há ligação. | |
| 23 | NC | Não há ligação. | |
| 24 | RSTB | Reinicie o pin. | |
| 25 | STBYB | Controle do modo de espera. | |
| 26 | NC | Não há ligação. | |
| 27 | GND | Terra | |
| 28 | K | Cátodo LED | |
| 29 | K | ||
| 30 | GND | Terra | |
| 31 | NC | Não há ligação. | |
| 32 | GND | Terra | |
| 33 | GND | Terra | |
| 34 | NC | Não há ligação. | |
| 35 | A | Anodo LED | |
| 36 | A | ||
| 37 | GND | Terra | |
| 38 | VDD ((3.3V) | Uma fonte de alimentação para a energia analógica. | |
| 39 | VDD ((3.3V) | ||
| 40 | NC | Não há ligação. |
Classificações máximas absolutas
| Ponto | Símbolo | Valores | Unidade | |
| Minha. | Max. - O quê? | |||
| Tensão de alimentação digital | VCI | -Não.3 | 4.0 | V |
| Tensão de alimentação digital | OVCC | -Não.3 | 4.0 | V |
Condições de funcionamento
| Ponto | Símbolo | Valores | Unidade | ||
| Minha. | Tipo. | Max. - O quê? | |||
| Tensão de alimentação digital | VDD | 3.0 | 3.3 | 3.6 | V |
| Tensão de alimentação digital | OVCC | 1.6 | - | 3.6 | V |
| Voltagem de entrada lógica | VI H | 0.7VDD | - | VDD | V |
| VIL | GND | - | 0.3VDD | V | |

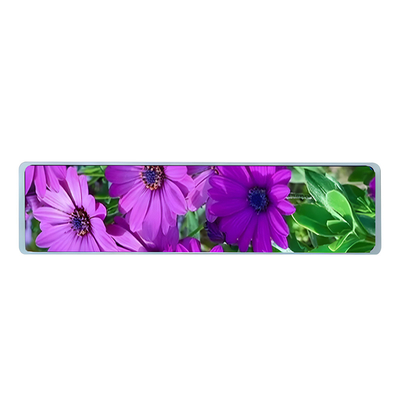

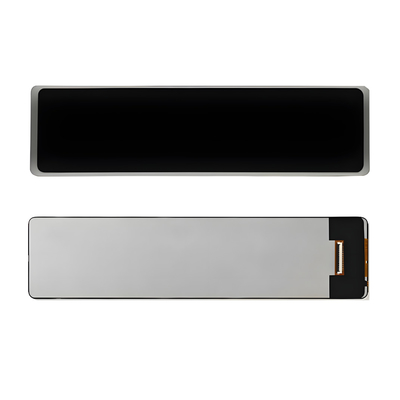

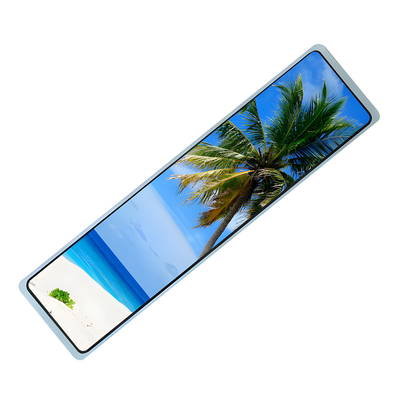

Imagem do produto
