Detalhes do produto:
|
| Produto: | 2,8 polegadas TFT LCD | Resolução: | 240 x 320 |
|---|---|---|---|
| Cor: | 262K | tela sensível ao toque: | Sem TP resistivo |
| Interface: | SPI/MCU/SPI+RGB | Direção de visualização: | IPS, todos os ângulos de visão |
| IC do condutor: | ILI9341V | Conexão: | Conectando |
| Luminância de superfície: | 1000 cd/m2 (nits) | Número de pin: | 50 pinos |
| Duração de vida do LED: | 40,000 horas | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | LCD TFT legível à luz do sol,240 x 320 pontos LCD TFT,2 |
||
** Descarregar folha de dados **
SFTO280TZ-7214AT Especificação.pdf
Sobre este item SFTO280TZ-7214AT alto brilho 1000nits
Display LCD IPS TFT de 2,8 polegadas, de alta luminosidade, legível à luz do dia, equipado com resolução de 240 x 320 pixels e ecrã táctil resistivo,é um dispositivo de exibição concebido especificamente para ambientes exteriores ou luminososA seguir está uma introdução detalhada do SFTO280TZ-7214AT da Saef Technology:
1Especificações do ecrã:
- Tamanho: 2,8 polegadas, adequado para dispositivos portáteis e aplicações com espaço limitado.
- Resolução: 240 x 320 pixels, proporcionando uma visualização clara da imagem e do texto.
- Ecrã táctil resistivo: suporta um toque único, permitindo aos utilizadores operar através do ecrã táctil, adequado para as necessidades básicas de interação.
-Alto brilho: o brilho da iluminação de fundo pode atingir 1000 cd/m2, garantindo uma leitura clara à luz solar direta ou em ambientes luminosos.
- Tecnologia IPS: A tecnologia de comutação de plano (IPS) proporciona um grande ângulo de visão, garantindo uma boa experiência visual a partir de diferentes ângulos.
Interface SPI/MCU/SPI+RGB: Este produto é compatível com múltiplas interfaces, proporcionando aos clientes uma conveniência de design;que maximiza a estabilidade da instalação do produto no lado do cliente.
2Especificações de exibição fiáveis:
- Função a temperaturas amplas: capaz de se adaptar a uma gama de temperaturas de -20 °C a 70 °C, adequada a várias condições ambientais.
- Design de qualidade industrial: construção e materiais duráveis garantem uma operação estável mesmo em ambientes adversos.
- Tratamento anti-abrandamento: reduz a reflexão e o brilho sob luz solar directa e melhora a legibilidade do ecrã.
- Compatível com RoHS e REACH: satisfaz as normas ambientais relativas às restrições de substâncias perigosas.
3Serviços personalizados:
- Opções de personalização: podem ser fornecidos serviços de personalização, incluindo interfaces específicas, tamanhos, brilho, etc., para satisfazer as necessidades de clientes específicos.
4Scenários de aplicação:
- Adequado para aplicações como dispositivos portáteis de informação ao ar livre, painéis de controlo industriais, equipamento médico, ecrãs de automóveis, sinalização digital, etc.que exigem uma visualização clara sob luz forte.
Este ecrã LCD IPS TFT de 2,8 polegadas é uma escolha ideal para aplicações industriais e comerciais que exigem uma exibição clara em várias condições de iluminação devido ao seu alto brilho,ângulo de visão largo, e legibilidade à luz do dia.
Características
| Informações gerais | Especificações | Unidade |
| Painel principal | ||
| Área de exibição ((AA)) | 43.2 ((H) *57.6 ((V) (2.8 polegadas)) | mm |
| Elementos de controlador | Matriz ativa TFT a-Si | - |
| Mostrar cores | 262K | cores |
| Número de pixels | 240 ((RGB) *320 | pontos |
| Pitch de pixels | 0.180 ((H) *0.180 ((V) | mm |
| Ângulo de visão | Todos | A partir das 18h |
| IC de unidade | ILI9341V | - |
| Disposição de pixels de cor | Faixa vertical RGB | |
| Modo de exibição | Transmissor/ Normalmente preto | - |
| Temperatura de funcionamento | -20+70 | °C |
| Temperatura de armazenamento | -30 ¢ + 80 | °C |
Informações mecânicas
| Ponto | Minha. | Tipo. | Max. - O quê? | Unidade | Notas | |
| Tamanho do módulo | Horizontal ((H) | - | 50.00 | - | mm | ± 0.2 |
| Vertical ((V) | - | 69.20 | - | mm | ± 0.2 | |
| Profundidade ((D) | - | 3.99 | - | mm | ± 0.2 | |
| Peso | - | TBD | - | g | - | |
Desenho de contorno
Descrição do PIN
| Pin NO. | Símbolo | Nível | Função |
| 1 | LEDK | L | BacklightK |
| 2 a 5 | LEDA | H | Iluminação de fundo |
| 6 | IM0 | H/L | Selecionar o modo de interface da MCU NOTA ((1) |
| 7 | IM1 | H/L | |
| 8 | IM2 | H/L | |
| 9 | IM3 | H/L | |
| 10 | Recurso | H/L | Pin de reinicialização de hardware |
| 11 | VSYNC | H/L | Sinal de entrada de sincronização vertical (quadro) para RGB |
| 12 | HSYNC | H/L | Sinal de entrada de sincronização horizontal (linear) para RGB |
| 13 | DOTCLK | H/L | sinal de relógio de pontos para a operação da interface RGB. |
| 14 | ENABLE | H/L | Ativar o sinal de dados para a operação da interface RGB. |
| 15 ~ 32 | D17-DB0 | H/L | Bus de dados |
| 33 | SD0 | H/L | Pin de saída da interface SPI. |
| 34 | SDA | H/L | Pin de entrada da interface SPI. |
| 35 | RD | H/L | Leia ativar pin de relógio |
| 36 | WR-RS | H/L | Um sinal de selecção de registo |
| 37 | RS-SCL | H/L | Escrever ativar clock pin de entrada |
| 38 | CS | H/L | Chip selecionar pin de entrada |
| 39 | TE | H/L | Eficiência de efeito de rasgo |
| 40 | CICV | H | Fornecimento de energia ((1.8V) |
| 41 | CICV | H | Fornecimento de energia ((2.8-3.3V) |
| 42 | VCI | H | Fornecimento de energia ((2.8-3.3V) |
| 43 | GND | L | Terra |
| 44 | XR | / | / |
| 45 | YD | / | / |
| 46 | XL | / | / |
| 47 | OU | / | / |
| 48 | GND | L | Terra |
| 49 | GND | L | Terra |
| 50 | GND | L | Terra |
Classificações máximas absolutas
|
Ponto |
Símbolo |
Valores |
Unidade |
|
| Min. | Max. - O quê? | |||
| Tensão de alimentação para circuito lógico | CICV | -Não.3 | 4.6 | V |
| Tensão de alimentação para circuito analógico | VCI | -Não.3 | 4.6 | V |
CONDIÇÕES DE OPERAÇÃO
|
Ponto |
Símbolo |
Valores |
Unidade |
Observação |
||
| Min. | Tipo | Max. - O quê? | ||||
| Fornecimento de energia | CCC | 2.7 | 2.8 | 3.3 | V | |
| Fornecimento de energia | CICV | 1.7 | 1.8 | 3.3 | V | |
| Modo normal Consumo corrente | C.I.C. | - | 12 | - | mA | VCC=2,8V |
| Portão TFT ON Voltage | VGH | 15 | V | |||
| Portão TFT DE VOLTAÇÃO | VGL | - Sete.5 | - | V | ||
Equipação de luz de fundo (GND=0V)
|
Ponto |
Símbolo |
Valores |
Unidade |
Observação |
||
| Min. | Tipo | Max. - O quê? | ||||
| Voltagem de alimentação | Vf | 2.8 | - | 3.4 | V | |
| Fornecimento a prazo corrente | Se | - | 120 | - | mA | |
| Luminância LCM | LV | 900 | 1000 | - | cd/m2 | IB= 120 mA |
| Uniformidade | / | 80 | % | - | ||

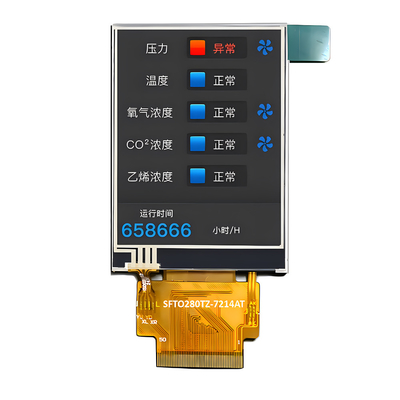

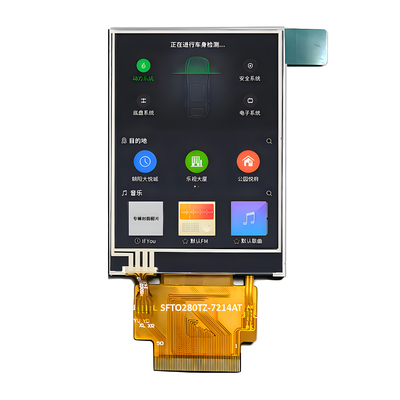

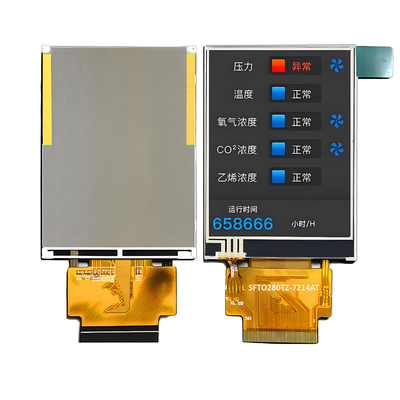

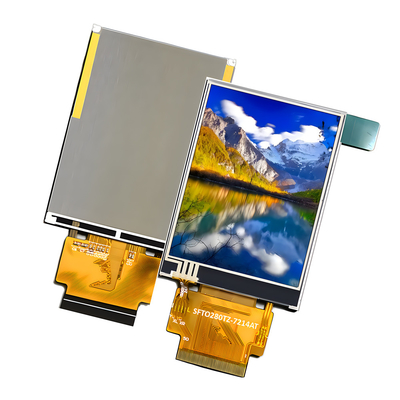

Imagem do produto
FACILIDADES DE FABRICAÇÃO e certificados
Perguntas Frequentes
Posso pedir amostras?
R: Sim, nós damos as boas-vindas às encomendas de amostras para testar e inspecionar a qualidade.
Q2. Que tal o tempo de entrega?
R: Para produtos prontos, forneça amostras de estoque imediatamente.São atribuídos 2-3 dias para reunião e proposta; 2 semanas para a aprovação do desenho e a preparação da amostra; a operação de ensaio/produção em massa após a aprovação da amostra demora 5-6 semanas.
Q3. Tem um limite mínimo de quantidade de encomenda para amostras e encomendas de produção?
A: A quantidade mínima de encomenda é baixa. 3-5 amostras podem ser fornecidas para inspeção. A quantidade mínima de encomenda para produção em massa é geralmente 1K por lote.Apoiamos encomendas de execução experimental/encomendas de execução PP com uma quantidade inferior à quantidade mínima de encomenda para MP.
Q4. Como transporta as mercadorias e quanto tempo demora a sua chegada?
A: Envia via DHL, UPS, FedEx ou TNT. Demora 5-7 dias para chegar. O frete aéreo e marítimo também são opcionais.
Q5. Como encomendar o módulo de exibição LCD?
R: Em primeiro lugar, informe-nos dos seus requisitos ou aplicação.
Em segundo lugar, forneceremos uma cotação com base nos seus requisitos ou nas nossas sugestões.
Em terceiro lugar, o cliente confirma a amostra e paga um depósito para a encomenda formal.
Em quarto lugar, organizamos a produção.
P6. Posso imprimir o meu logotipo em produtos LCD?
R: Sim, é. Por favor, informe-nos oficialmente durante a fase de projeto que produziremos amostras com o seu logotipo para você testar e aprovar.A produção em massa será efectuada de acordo com a amostra aprovada..
Q7: Você fornece garantias para o produto?
R: Sim, oferecemos uma garantia de um ano para nossos produtos.
P8: Como lidar com falhas?
R: Em primeiro lugar, os nossos produtos são produzidos sob um rigoroso sistema de controlo de qualidade, com uma taxa de defeito inferior a 0,2%.
Em segundo lugar, durante o período de garantia, enviaremos novos monitores LCD e pequenos lotes de novas encomendas.Ou podemos discutir a solução incluindo uma nova chamada de acordo com a situação real.
