Detalhes do produto:
|
| Palavras-chave: | 13Display LCD TFT de 0,3 polegadas | Resolução: | pixéis 1920*1080 |
|---|---|---|---|
| Tamanho do LCD: | 305.2 x 178,1 x 2,7 (mm) | Área ativa: | 293.76 x 165,24 (mm) |
| Interface LCD: | EDP | Tipo de exibição: | Ângulos de visão completos do IPS |
| Tela sensível ao toque: | CTP Opcional | Luminância da superfície: | 350 Cd/m2 |
| Temperatura operacional.: | -10°C a +60°C | Temperatura de armazenamento.: | -20 ℃ a +60 ℃ |
| Relação NTSC: | 72% | Taxa de contraste: | 800 |
| Cor de exibição: | 16,7 milhões | LED Lifetime: | 40,000 horas |
| Certificado: | ISO 9001:2015 / ISO 14001:2015 | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Display LCD TFT com 72% de relação NTSC,exposição de 350cd/m2 TFT LCD,13Display LCD TFT de 0 |
||
Introdução ao Produto da Tela LCD TFT EDP de 13,3 polegadas
A tela LCD TFT EDP de 13,3 polegadas é um dispositivo que utiliza tecnologia de exibição de ponta e é amplamente popular em dispositivos portáteis, displays comerciais e aplicações industriais por sua excelente qualidade de imagem e versatilidade. A seguir, uma introdução detalhada a uma tela LCD TFT EDP de 13,3 polegadas com resolução de 1920 * 1080 pixels, interface de 30 pinos, cobertura de gama de cores de 72% NTSC e brilho de 350 cd/m ².
Características do Produto
Marca e Modelo:SFTO1330SM-7191AN
Tipo de painel: a-Si TFT-LCD
Tamanho: 13,3 polegadas
Resolução: 1920 (RGB) × 1080 (FHD)
Arranjo de pixels: listras verticais RGB
Proporção: 16:9
Espaçamento entre pontos: 0,051 × 0,153 mm
Espaçamento entre pixels: 0,153 × 0,153 mm (166PPI)
Brilho: 350 cd/m ² (valor típico)
Relação de contraste: 800:1 (valor típico)
Ângulo de visão: 85/85/85/85 (valor típico)
Cobertura da gama de cores: 72% (NTSC)
Tempo de resposta: 30 (valor típico) (Tr+Td) ms
Modo de exibição: VA/IPS, exibição normalmente preta, transmissiva
Tipo de retroiluminação: WLED
Temperatura de trabalho: -10~60 ° C
Temperatura de armazenamento: -20~60 ° C
Desempenho Óptico
Esta tela TFT de 13,3 polegadas oferece alto brilho de 350 cd/m ² e alta relação de contraste de 800:1, garantindo imagens nítidas e cores vibrantes. A cobertura de 72% da gama de cores NTSC garante a reprodução fiel das cores, tornando o efeito de exibição mais próximo das cores naturais.
Características da Interface
Categoria do sinal: EDP
Tensão do painel: 3,3V (valor típico)
Corrente do painel: 279/468mA (típico/máximo)
Tipo de interface: Terminal
Contagem de pinos da interface: 30 pinos
Área de Aplicação
Esta tela LCD TFT EDP de 13,3 polegadas é adequada para vários cenários de aplicação, incluindo, mas não se limitando a:
Dispositivos portáteis: como laptops de alta qualidade, tablets, etc.
Exibição comercial: usada para máquinas de publicidade, sistemas de disseminação de informações, etc.
Aplicação industrial: Como interface de exibição para sistemas de controle industrial.
Resumo
Esta tela LCD TFT EDP de 13,3 polegadas oferece aos usuários uma excelente experiência visual com sua alta resolução, alto brilho, alto contraste e ampla cobertura de gama de cores. Seja em luz solar forte ou em ambientes internos com pouca luz, efeitos de exibição nítidos podem ser garantidos. Sua versatilidade e confiabilidade a tornam uma escolha ideal para vários cenários de aplicação.
ContornoDesenho
![]()
![]()
Definição dos Pinos da Interface
| Nº do Pino | Símbolo | E/S | Função |
| 1 | CABC_EN / NC | - | Reservado para CD |
| 2 | H_GND | P | Terra de alta velocidade |
| 3 | Lane1_N | I | Sinal Complementar Link Lane 1 |
| 4 | Lane1_P | I | Sinal Verdadeiro Link Lane 1 |
| 5 | H_GND | P | Terra de alta velocidade |
| 6 | Lane0_N | I | Sinal Complementar Link Lane 0 |
| 7 | Lane0_P | I | Sinal Verdadeiro Link Lane 0 |
| 8 | H_GND | P | Terra de alta velocidade |
| 9 | AUX_CH_P | I | Canal Auxiliar de Sinal Verdadeiro |
| 10 | AUX_CH_N | I | Canal Auxiliar de Sinal Complementar |
| 11 | H_GND | P | Terra de alta velocidade |
| 12 | LCD_VDD | P | Alimentação do driver e lógica LCD (3,3V) |
| 13 | LCD_VDD | P | Alimentação do driver e lógica LCD (3,3V) |
| 14 | NC | I | Reservado para uso do fabricante do LCD |
| 15 | LCD_GND | P | Terra do driver e lógica LCD |
| 16 | LCD_GND | P | Terra do driver e lógica LCD |
| 17 | HPD | O | Pino de sinal HPD |
| 18 | LED-1 | P | Terra da retroiluminação |
| 19 | LED-2 | P | Terra da retroiluminação |
| 20 | LED-3 | P | Terra da retroiluminação |
| 21 | LED-4 | P | Terra da retroiluminação |
| 22 | BL ENABLE | I | Liga/desliga da retroiluminação |
| 23 | BL PWM DIM | I | PWM do sistema |
| 24 | SCL/NC | - | Reservado para uso do fabricante do LCD |
| 25 | SDA/NC | - | Reservado para uso do fabricante do LCD |
| 26 | BL PWR | P | Alimentação da retroiluminação |
| 27 | BL PWR | P | Alimentação da retroiluminação |
| 28 | BL PWR | P | Alimentação da retroiluminação |
| 29 | BL PWR | P | Alimentação da retroiluminação |
| 30 | NC | - | Reservado para uso do fabricante do LCD |
Classificações Máximas Absolutas
| Parâmetro | Símbolo | Mín. | Máx. | Unidade | Observações |
| Tensão de Alimentação da Retroiluminação | HVDDOUT | - | - | V | Ta = 25 ℃ Nota 1&2 Observações |
| Corrente LED da Retroiluminação | IHVDD | - | - | mA | |
| Tensão Reversa LED da Retroiluminação | VR | - | - | V | |
| Temperatura de Operação | TOP | -10 | 60 | ℃ |
Ta = 25 ℃ Nota 1&2 |
| Temperatura de Armazenamento | TST | -20 | 60 | ℃ | |
| Umidade Ambiente Operacional | Hop | - | 90 | %RH | |
| Umidade de Armazenamento | Hst | - | 90 | %RH | |
| Requisito de Liberação de Calor | Trls | 15 | ℃ | ||
Especificações Eletrônicas do LCD TFT
| Parâmetro | Símbolo | Classificações | Unidade | ||
| MÍN | TÍP | MÁX | |||
| Tensão de Entrada da Fonte de Alimentação | V DD | 3.0 | 3.3 | 3.6 | V |
| Corrente da Fonte de Alimentação | IDD | - | - | - | mA |
| Tensão da Fonte de Alimentação do Driver de LED | HVDD | 2.7 | 24 | V | |
| Corrente da Fonte de Alimentação do Driver de LED | IHVDD | 20 | - | mA | |
| Consumo de Energia do LED | PLED | 2.7 | W | ||
| Tensão Limiar de Entrada Positiva | VIT+ | +100 | mV | ||
| Tensão Limiar de Entrada Negativa | VIT- | -100 | mV | ||
| Tensão de modo comum de entrada diferencial | Vcom | TBD | V | ||
Especificações Eletrônicas da Retroiluminação
| Parâmetro | Símbolo | Mín. | Típ. | Máx. | Unidade |
| Tensão de alimentação | VBL | 5 | 12.0 | 37 | V |
| Corrente de alimentação para retroiluminação | ILED | 6 |
- |
25 | mA |
| Alimentação para retroiluminação | PLED | 0.18 | - | 5.55 | W |
| Tensão do sinal de luz modulada | VPWM H | 1.2 | - | 5.0 | V |
| VPWM L | 0 | - | 0.6 | V | |
| Relação de Ciclo de Trabalho do Controle de Brilho | Duty | 1 | - | 100 | % |
| Frequência de Controle de Brilho | fPWM | 100 | - | 1,600 | KHz |
| Tensão alta de LIGA/DESLIGA do LED-BL | VCNTH | 1.2 | 5.0 | V | |
| Tensão baixa de LIGA/DESLIGA do LED-BL | VCNTL | 0 | - | 0.6 | V |
| Vida útil do LED | - | 30,000 | 40,000 | - | h |

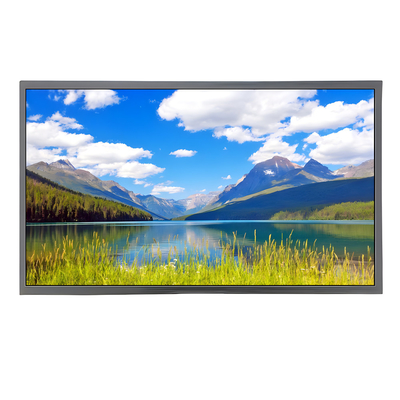

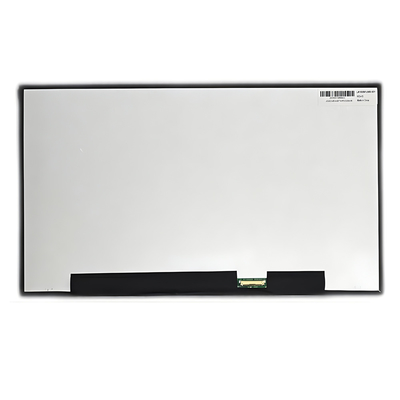

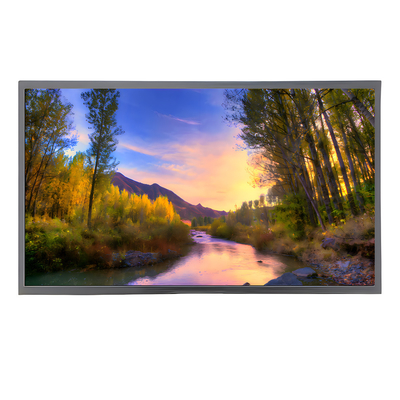

Produto Image
![]()
![]()
