Detalhes do produto:
|
| Produto: | 3Display LCD TFT de 0,2 polegadas | Resolução: | 240x320 |
|---|---|---|---|
| Direção de visualização: | Às 12 horas. | Interface: | SPI de 4 linhas |
| Dimensão de contorno: | 54.0(W) x77.4 ((H) x2.4 ((T) ((mm) | Área ativa: | 48.60(W) x64.80 (H) (mm) |
| Número de pin: | 18 pinos | Conexão: | FPC Plugging |
| Luminância de superfície: | 350 cd/m2 (nits) | Duração de vida do LED: | 40,000 horas |
| Certificado: | ISO 9001:2015 / ISO 14001:2015 | Conformidade: | Compatível com o Rohs & Reach |
| Destacar: | 3Display LCD TFT SPI de 2 polegadas,Display LCD TFT de 18 pinos,Display LCD TFT de 240*320 pixels |
||
Introdução ao produto
O ecrã SPI TFT de 3,2 polegadas é uma tela LCD TFT colorida com uma interface SPI matriz de 240 x 320 pontos, com exibição em cores ricas e alta resolução, proporcionando aos usuários uma experiência visual clara.Adequado para vários cenários de aplicação, tais como equipamentos industriais, instrumentos de detecção portáteis, aparelhos de beleza, casas inteligentes e eletrônicos de consumo.
Este módulo SPI TFT SFTO320JY-7178AN de 3,2 polegadas possui um circuito integrado de driver ST7789V; Ele suporta uma interface SPI de 4 fios e tem uma faixa de tensão de alimentação (VDD) de 2,8V a 3,3V.Pode funcionar a temperaturas que variam de -20 °C a +70 °C, com um intervalo de temperatura de armazenamento de -30 °C a +80 °C.
Com base neste produto SPI TFT de 3,2 polegadas, a Saef Technology fornece soluções personalizadas diferenciadas, incluindo, entre outros:
Personalização da luz de fundo: ajuste o tipo e o brilho da luz de fundo de acordo com os requisitos do produto.
Personalização da interface: Altere a estrutura e a interface do cabo de tela LCD para se adaptar a plataformas de hardware específicas.
Integração de ecrãs sensíveis ao toque: Dispõe de ecrãs sensíveis ao toque resistentes ou capacitivos opcionais para melhorar a experiência de interação do utilizador.
Características
| Produto: | 3Display LCD TFT de 0,2 polegadas |
| Número do modelo | SFTO320JY-7178AN |
| Resolução: | 240x320 |
| Direção de visualização: | Às 12 horas. |
| Interface: | SPI de 4 linhas |
| Dimensão de contorno: | 54.0(W) x77.4 ((H) x2.4 ((T) ((mm) |
| Área ativa: | 48.60(W) x64.80 (H) (mm) |
| Número do pin: | 18 pinos |
| Conexão: | FPC Plugging |
| Luminância superficial: | 350 Cd/m2 (nits) |
| Duração de vida do LED: | 40000 horas |
| Certificado: | ISO 9001:2015 / ISO 14001:2015 |
| Conformidade: | Compatível com o Rohs & Reach |
Desenho de contorno
![]()
![]()
Capacidades máximas elétricas
|
Ponto |
Símbolo |
Min. |
Max. |
Unidade |
Notas |
|
Voltagem de alimentação ((VDDI) |
V | 1.8 | 3.3 | V |
- |
|
Voltagem de alimentação ((VDD) |
V | 2.8 | 3.3 | V |
- |
|
Temperatura de funcionamento |
TOPR | - 20 | 70 | °C |
- |
|
Temperatura de armazenamento |
TSTR | - Trinta | 80 | °C |
- |
Características da luz de fundo
|
Ponto |
Símbolo |
Min. |
Tipico |
Max. |
Unidade |
|
Módulo LED Voltagem para a frente |
VLED | 2,9 | 3.1 | 3.3 | V |
|
Corrente do módulo LED |
ILED |
- |
90 |
- |
mA |
|
Luminância da superfície do LCD |
LS | 330 | 350 |
- |
Cd/m2 |
|
LCM Uniformidade de brilho da superfície |
LD | 80 |
- |
- |
% |
|
Dissipação de potência LCD |
PLCD |
- |
0.32 |
- |
W |
Definição do pin de interface
| Número PIN. | Símbolo | Descrição |
| 1 | GND |
Terra |
|
2 |
Reinicialização |
- Este sinal irá redefinir o dispositivo e deve ser aplicado para iniciar corretamente o chip. - O sinal está baixo. |
| 3 | SCL | - Este pin é usado como relógio de interface serial. |
|
4 |
D/C |
- Exibir dados/pin de selecção de comando numa interface serial de 4 linhas. |
|
5 |
CSX |
- Pin de selecção de chips, baixa ativação, alta desativação. |
|
6 |
SDA |
- Os dados são fixados na borda ascendente do sinal SCL. - Se não for utilizado, fique este pin no nível VDDI ou DGND. |
|
7 |
ODS |
- Os dados são emitidos na borda de queda do sinal SCL. - Se não estiver a usar, deixe este alfinete aberto. |
| 8 | GND |
Terra |
|
9 |
VDD |
Fornecimento de energia para sistemas analógicos, digitais e circuitos de reforço. |
| 10 | LEDA |
Anodo de luz de fundo (2,9 V a 3,3 V)3.1V) |
| 11 | LEDK | Cátodo de retroiluminação |
| 12 | LEDK | Cátodo de retroiluminação |
| 13 | LEDK | Cátodo de retroiluminação |
| 14 | LEDK | Cátodo de retroiluminação |
| 15 | XL | Painel de toque |
| 16 | OU | Painel de toque |
| 17 | XR | Painel de toque |
| 18 | YD | Painel de toque |

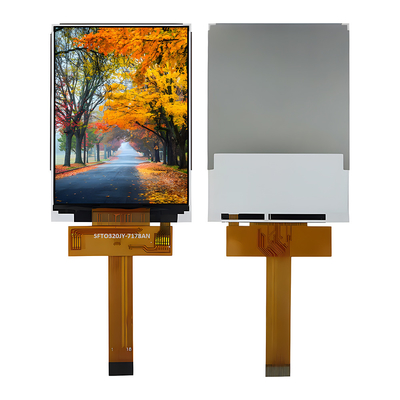

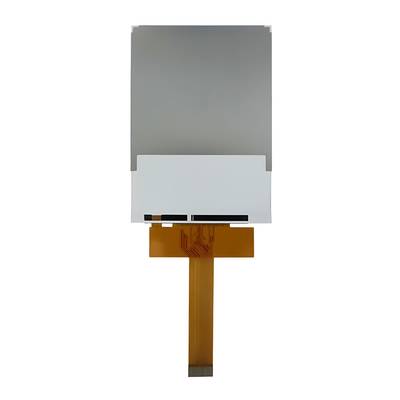

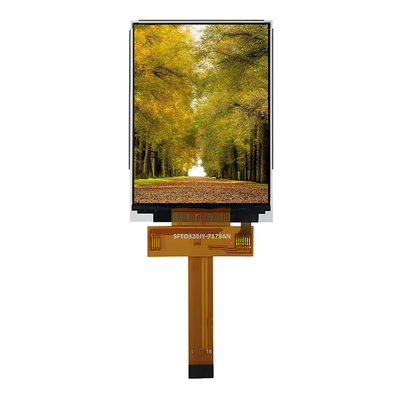

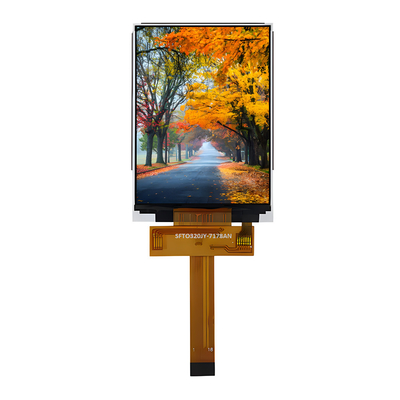

Imagem do produto
![]()
![]()
![]()
Instalações e certificações
![]()
![]()
