Detalhes do produto:
|
| Produto: | 5 polegadas IPS TFT com CTP | Resolução: | 720 x 1280 pontos |
|---|---|---|---|
| Interface: | Mipi | Ecrã táctil: | Pcap |
| Direção de visualização: | IPS Todos os ângulos de visão | Estrutura do PCAP: | GFF |
| Controlador do LCD: | ST7703 | Controlador CTP: | GT911 |
| Dimensão do vidro de tampa: | Personalizável | Número de pin: | 30 pinos |
| Conexão: | ZIF FPC | Luminância de superfície: | 350 cd/m2 (nits) |
| Duração de vida do LED: | 40,000 horas | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Display TFT de 5 polegadas,Exibição TFT PCAP Multi Touch,MIPI Interface 5 polegadas Display |
||
5 polegadas Muli-touch PCAP TFT Mipi Interface Introdução do produto
Características
| Ponto | Especificações | Unidade |
| Tamanho da tela | 5.0 | polegada |
| Número de pixels | 720RGB ((H) x 1280 ((V) | Pixeis |
| Área de exibição | 62.10 ((H) x110.40 ((V) | mm |
| Pitch de pixels | 0.0945 ((H) x0.0945 ((V) | mm |
| Dimensão de contorno | 78.56x135.65x2.95 | mm |
| Disposição de pixels | Faixa Vertical RGB | - O quê? |
| Modo de exibição | Normalmente preto. | - O quê? |
| Direção de visão | Todos | - O quê? |
| Mostrar cor | 262K | - O quê? |
| Luminância ((cd/m2) | 350 | nit |
| Relação de contraste | 800:1 | - O quê? |
| Interface | MIPI | |
| Iluminação de fundo | Tipo de luz lateral LED | - O quê? |
| IC LCM | ST7703 | |
| IC CTP | GT911 | |
| Temperatura de operação | -20 ~ 70 | °C |
| Temperatura de armazenamento | -30~80 | °C |
Desenho de contorno
![]()
Interface Pin definição
| Não. | Símbolo | Função |
| 1 | NC | NC |
| 2 | LEDK | Luz traseira LED (cátodo) |
| 3 | NC | NC |
| 4 | LEDA | Luz traseira LED ((Anodo) |
| 5 | NC | NC |
| 6 | GND | Terra |
| 7 | MIPI_D0N | Dados diferenciais MIPI DSI |
| 8 | MIPI_D0P | Dados diferenciais MIPI DSI |
| 9 | GND | Terra |
| 10 | MIPI D1N | Dados diferenciais MIPI DSI |
| 11 | MIPI D1P | Dados diferenciais MIPI DSI |
| 12 | GND | Terra |
| 13 | MIPI_CLN | Relógio diferencial MIPI DSI |
| 14 | MIPI_CLP | Relógio diferencial MIPI DSI |
| 15 | GND | Terra |
| 16 | MIPI D2N | Dados diferenciais MIPI DSI |
| 17 | MIPI D2P | Dados diferenciais MIPI DSI |
| 18 | GND | Terra |
| 19 | MIPI_D3N | Dados diferenciais MIPI DSI |
| 20 | MIPI_D3P | Dados diferenciais MIPI DSI |
| 21 a 22 | GND | Terra |
| 23 | NC | NC |
| 24 | GND | Terra |
| 25 | TE | Sinal de sincronização de quadros |
| 26 | Reinicialização | entrada de redefinição externa |
| 27 | Capacidade de carga | Fornecimento de energia 1,8 V |
| 28 | VDD ((2,8V) | Fornecimento de energia 2,8 V |
| 29 a 30 | GND | Terra |
Definição do PIN CTP
| 1 | RST | Reinicie a tela sensível ao toque |
| 2 | SDA | Sinais de dados do ecrã táctil |
| 3 | SCL | Sinal de relógio do ecrã táctil |
| 4 | INT | Sinal de interrupção do ecrã táctil |
| 5 | VDD ((2,8V) | Fornecimento de energia 2,8 V |
| 6 | GND | Terra |
Especificação óptica
| Ponto | Símbolo | Condição | Min. | Tipo | Max. | Unidade | |
| Luminância branca (centro) | Lv |
Θ=0 Normal Observação Ângulo IBL=40mA |
- Não. | 350 | - Não. | cd/m2 | |
| Tempo de resposta | Tr+Tf | - Não. | 10 | 15 | ms | ||
| Relação de contraste | CR | 640 | 800 | - Não. | - Não. | ||
|
Cores Cromaticidade (CIE1931) |
Branco | Wx | 0.283 | 0.303 | 0.323 | ||
| Wy. | 0.303 | 0.323 | 0.343 | ||||
|
Ângulo de visão |
Hor |
O L |
CR≥10 |
- Não. | 80 | - Não. | |
| ΘR | - Não. | 80 | - Não. | ||||
|
Ver |
OU | - Não. | 80 | - Não. | |||
| ΘD | - Não. | 80 | - Não. | ||||
| Uniformidade do brilho | Média | Θ=0 | 80 | 90 | - Não. | % | |
| Gamut de cores | NTSC | Θ=0 | - Não. | 70 | - Não. | % | |
| Direção de visão óptica | Todos | ||||||
Características do TFT LCD
| Ponto | Símbolo | Minha. | Tipo. | Max. - O quê? | Unidade |
| Tensão de alimentação analógica | VDD | 2.4 | 2.8 | 3.3 | V |
| Tensão de alimentação digital | VDDI | 1.65 | 1.8 | 3.3 | |
| Tensão do sinal de entrada | VIH | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
Características da luz de fundo
| Ponto | Símbolo | Min. | Tipo | Max. | Unidade |
| Corrente de LED | II | - | 30 | 40 | mA |
| Voltagem LED | VL | - | 16.8 | 19.2 | V |
| Tempo de vida útil do LED em funcionamento | Horário | - | 20000 | 40000 | Horário |

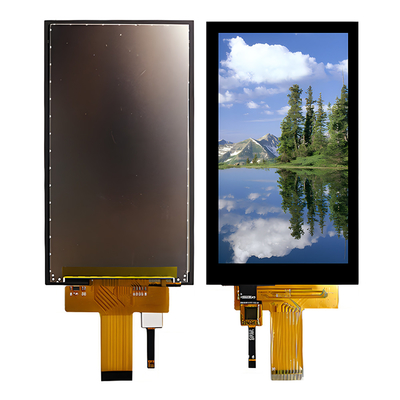

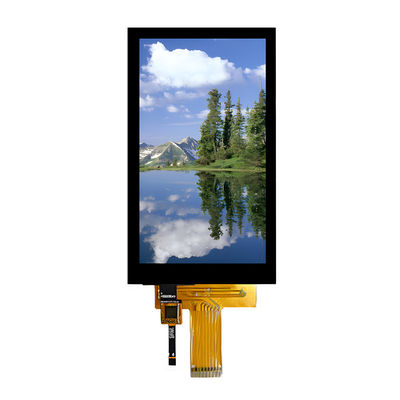

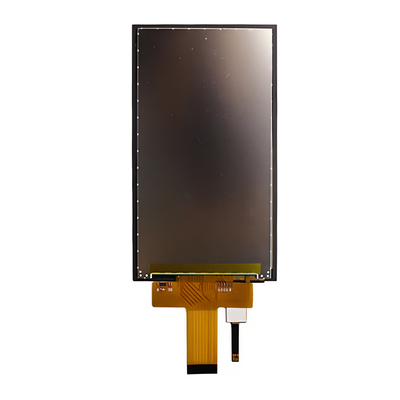

Imagem do produto
![]()
![]()
![]()
Ensaios ambientais / de fiabilidade
| - Não, não. | Ponto de ensaio | Condição | Observações |
| 1 | Operação a altas temperaturas | Ts= +70°C, 240 horas |
Nota 1 IEC60068-2-2, GB2423. 2-89 |
| 2 | Operação a baixa temperatura | Ta= -20°C, 240 horas | Nota 2 IEC60068-2-1 GB2423.1-89 |
| 3 | Armazenamento a alta temperatura | Ta= +80°C, 240 horas | IEC60068-2-2 GB2423. 2-89 |
| 4 | Armazenamento a baixa temperatura | Ta= -30°C, 240 horas | IEC60068-2-1 GB/T2423.1-89 |
| 5 | Armazenamento em altas temperaturas e humidade | Ta= +60°C, 90% RH max, 160 horas |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | Choque térmico (não operacional) | -30°C 30 min ~ +80°C 30 min Tempo de alteração: 5min, 30 Ciclo |
Começa com frio. temperatura, termina com temperatura elevada IEC60068-2-14, GB2423.22-87 |
|
7 |
Descarga eletrostática (operação) |
C=150pF, R=330 Ω, 5 pontos/panel Ar: ±8KV, 5 vezes; contato: ±4KV, 5 vezes; (ambiente: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
Vibração (Não operação) |
Faixa de frequência: 10~55Hz, curso: 1.mm varredura: 10Hz~55Hz~10Hz 2 horas para cada direcção de XYZ. (condição da embalagem) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | Choque (não operação) |
60G 6ms, ± X, ± Y, ± Z 3 vezes para cada direcção |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | Teste de queda de embalagem |
Altura: 80 cm, 1 canto, 3 bordas, 6 superfícies |
IEC60068-2-32 GB/T2423.8-1995 |
Instalações e certificados
![]()
![]()
