Detalhes do produto:
|
| Produto: | 1.77 polegadas TFT LCD | Resolução: | 128 x 160 pixels |
|---|---|---|---|
| tela sensível ao toque: | Sem | Direção de visualização: | Às 12 horas. |
| Interface: | Linhas SPI 4 | Número de pin: | 14 |
| Conexão: | Plug-in | Luminância de superfície: | 300 cd/m2 (customizável) |
| IC do condutor: | ST7735 | Duração de vida do LED: | 40,000 horas |
| Temperatura operacional.: | -20°C a +70°C | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Display LCD TFT com interface em série SPI,262K Full Color TFT LCD Display,Exposição de TFT LCD de 1 |
||
** Descarregar folha de dados **
SFTO177JY-7189AN Especificação.pdf
Sobre este item: Garantia de preço mais baixo LCD TFT de 1,77 polegadas
O LCD TFT de 1,77 polegada atende à demanda do mercado por miniaturização, baixo consumo de energia e telas de alta definição com seu tamanho moderado e alto desempenho.Tem vantagens de mercado óbvias em dispositivos eletrónicos portáteis e noutros domíniosA indústria, por outro lado, tem um valor único em domínios profissionais como a indústria e a saúde.O LCD TFT de 77 polegadas é comumente usado para exibir o estado operacional e os parâmetros dos instrumentos, tais como medidores de temperatura e humidade, manômetros de pressão, etc. Este ecrã também pode ser utilizado como interface para sistemas de controlo de automação,fornecer monitoramento de dados em tempo real e feedback operacional.
O chip de driver comumente utilizado é o ST7735S, que suporta a interface SPI e é fácil de integrar em vários sistemas.adequado para diferentes condições de iluminação interior e exteriorGeralmente equipado com 2 luzes LED para proporcionar um efeito de retroiluminação uniforme.
A nossa empresa tem uma vantagem de custo absoluta neste tipo de produto e garante fornecer aos clientes produtos de alta qualidade aos preços mais baixos do setor.
Características
| Ponto | Especificações | Unidade |
| Modo de exibição | Normalmente preto, transmissível. | / |
| Direção de visualização | Às 12 horas. | / |
| Cores | 262K | / |
| IC de unidade | ST7735 | / |
| Tipo de interface | 4 Linha SPI | / |
| Esboço dimensional | 34.00 ((W) x 42.94 ((H) x 2.28 ((T) |
mm |
| Área ativa do LCD | 28.032 ((W) x 35.04 ((H) |
mm |
| Resolução | 128 RGB ((H) x 160 ((V) | pixel |
| Pitch de pixel | 0.219 ((W) x 0.219 ((H) |
mm |
Desenho de contorno
Descrição do pin da interface
|
Não. |
Símbolo | Descrição |
| 1 | NC | Não há ligação. |
| 2 | GND | Terra |
| 3 | LEDK | Cátodo de retroiluminação |
| 4 | LEDA | Anodo de luz de fundo (3.0V-3.4V) |
| 5 | GND | Terra |
| 6 | Reinicialização | Pin de reinicialização do LCM |
|
7 |
D/C |
Registro selecionar pin D/C = ¥ 1 ¥: Exibir dados. D/C=0: dados de comando. |
| 8 | SDA | Entrada/saída de dados em série. |
| 9 | SCL | Pin de relógio em série. |
| 10 | CCC | Fornecimento de alimentação para analógico (2.8V-3.3V) |
| 11 | CICV | Fornecimento de energia para a interface ((1.8V-3.3V) |
| 12 | CS |
Chip selecionar pin (Low) |
| 13 | GND | Terra |
| 14 | NC | Não há ligação. |
Diagrama esquemático
Classificações máximas absolutas
| Parâmetro | Símbolo | Min. | Max. | Unidade |
| Tensão de alimentação lógica | CICV | -Não.3 | 4.6 | V |
| Tensão de alimentação analógica | CCC | -Não.3 | 4.6 | V |
| Temperatura de funcionamento | Em cima | - 20 | 70 | °C |
| Temperatura de armazenamento | Tst | - Trinta | 80 | °C |
| Humidade | RH |
- Não. |
90% ((Max60C) | RH |
Características elétricas
| Parâmetro | Símbolo | Min. | Tipo | Max. | Unidade |
| Tensão de alimentação lógica | CICV | 1.65 | 1.8/2.8 | 3.3 | V |
| Tensão de alimentação analógica | CCC | 2.6 | 2.8 | 3.3 |
- Não. |
| Corrente de entrada | Identificação |
- Não. |
20 |
- Não. |
mA |
Características da luz de fundo
| Ponto | Símbolo | Min. | Tipo | Max. | Unidade |
| Voltagem para a frente | Vf | 3.0 | 3.2 | 3.4 | V |
| Corrente para a frente | Se |
- Não. |
80 |
- Não. |
mA |
| Tempo de vida útil |
- Não. |
- Não. |
40000 |
- Não. |
Horas |
Características ópticas
| Ponto | Símbolo | Condição | Minha. | Tipo. | Max. - O quê? | Unidade |
| Tempo de resposta | Tr+Tf | θ = 0° |
- |
30 | 60 | ms |
| Relação de contraste | CR | θ = 0° | 200 | 300 |
- |
|
|
Ângulo de visão |
Em cima | CR ¥10 | 40 | 45 | - |
deg. |
| Ponto inferior | CR ¥10 | 15 | 20 | - | ||
| Esquerda | CR ¥10 | 40 | 45 | - | ||
| É verdade. | CR ¥10 | 40 | 45 | - | ||
|
Cores CF cromaticidade ((CIE)
|
Wx |
θ = 0° |
-Não.02 |
0.308 |
+0.02 |
|
| Wy. | 0.327 | |||||
| Rx | 0.610 | |||||
| - Não. | 0.329 | |||||
| Gx | 0.299 | |||||
| G.I. | 0.567 | |||||
| Bx | 0.143 | |||||
| Por | 0.111 | |||||
| Falando em cruz | ct | 2% | ||||
| Transmissão | Trans | 6.21% | 60,9% |
- |

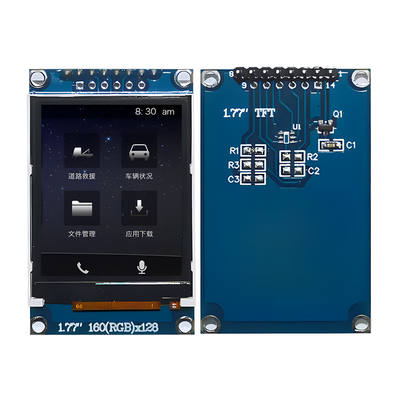

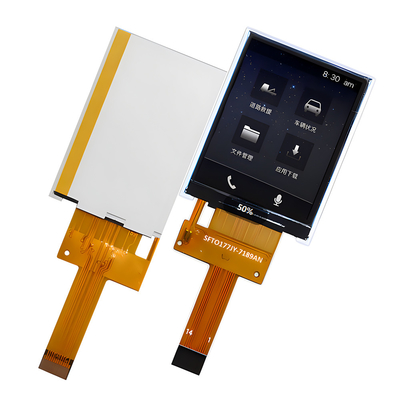

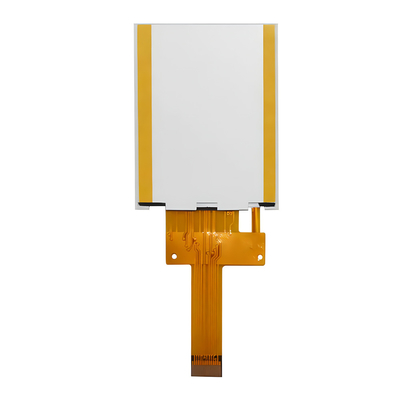

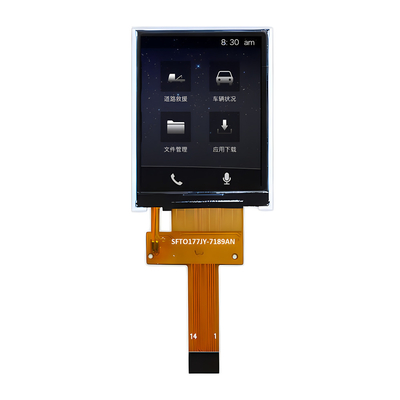

Foto do produto
Ensaios ambientais / de fiabilidade
| - Não, não. | Ponto de ensaio | Condição | Observações |
| 1 | Operação a altas temperaturas | Ts= +80°C, 240 horas |
Nota 1 IEC60068-2-2, GB2423. 2-89 |
| 2 | Operação a baixa temperatura | Ta= -30°C, 240 horas | Nota 2 IEC60068-2-1 GB2423.1-89 |
| 3 | Armazenamento a alta temperatura | Ta= +80°C, 240 horas | IEC60068-2-2 GB2423. 2-89 |
| 4 | Armazenamento a baixa temperatura | Ta= -30°C, 240 horas | IEC60068-2-1 GB/T2423.1-89 |
| 5 | Armazenamento em altas temperaturas e humidade | Ta= +60°C, 90% RH max, 160 horas |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | Choque térmico (não operacional) | -30°C 30 min ~ +80°C 30 min Tempo de alteração: 5min, 30 Ciclo |
Começa com frio. temperatura, termina com temperatura elevada IEC60068-2-14, GB2423.22-87 |
|
7 |
Descarga eletrostática (operação) |
C=150pF, R=330 Ω, 5 pontos/panel Ar: ±8KV, 5 vezes; contato: ±4KV, 5 vezes; (ambiente: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
Vibração (Não operação) |
Faixa de frequência: 10~55Hz, curso: 1.mm varredura: 10Hz~55Hz~10Hz 2 horas para cada direcção de XYZ. (condição da embalagem) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | Choque (não operação) |
60G 6ms, ± X, ± Y, ± Z 3 vezes para cada direcção |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | Teste de queda de embalagem |
Altura: 80 cm, 1 canto, 3 bordas, 6 superfícies |
IEC60068-2-32 GB/T2423.8-1995 |
Instalações e certificados
