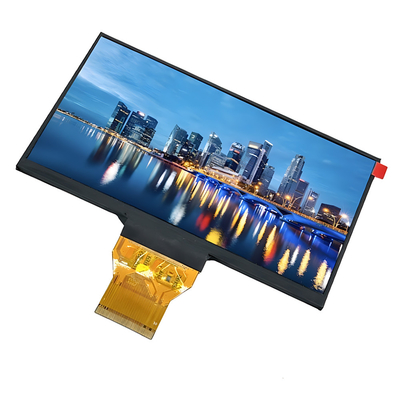

6.2 polegadas Industrial RGB TFT Display 1000nits Operação de temperatura extra larga 3.3V

6.2 polegadas Industrial RGB TFT Display 1000nits Operação de temperatura extra larga 3.3V
6.2 polegadas Industrial RGB TFT Display 1000nits Operação de temperatura extra larga 3.3V 6.2 polegadas Industrial RGB TFT Display 1000nits Operação de temperatura extra larga 3.3V 6.2 polegadas Industrial RGB TFT Display 1000nits Operação de temperatura extra larga 3.3V

Imagem Grande :  6.2 polegadas Industrial RGB TFT Display 1000nits Operação de temperatura extra larga 3.3V

Detalhes do produto:
Lugar de origem: ShenZhen / China
Marca: SAEF
Certificação: ISO9001 / ISO14000
Número do modelo: SFTO620BH-7180AN
Documento: SFTO620BH-7180AN.pdf
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 3 peças
Preço: the lowest market price guaranteed
Detalhes da embalagem: Pacote de exportação padrão
Tempo de entrega: 1 a 5 semanas
Termos de pagamento: L/C, T/T, Western Union, PayPal
Habilidade da fonte: 3000 mil por mês.

6.2 polegadas Industrial RGB TFT Display 1000nits Operação de temperatura extra larga 3.3V

descrição
Produto: 6.2 polegadas RGB TFT Resolução: pixéis 1024x600
Número do modelo.: SFTO620BH-7180AN Luminância de superfície: 1000 cd/m2 (nits)
Ecrã táctil: Sem Direção de visualização: IPS, ângulo de visão total
Número de pin: 50 pinos Conexão: ZIF
Interface: Bocados do RGB 24 Duração de vida do LED: 40,000 horas
Dimensão de contorno: 143.37 ((W) × 87.13 ((H) × 2.56 ((T) (mm) Parte superior:: -30°C a +80°C
Área ativa: 137.47 ((W) x 77.23 ((H) (mm) Conformidade: Compatível com o REACH & RoHS
Destacar:

1000nits Industrial TFT Display

,

Exibição TFT RGB Industrial

,

6Display TFT industrial de 0

** Descarregar folha de dados **



6.2 polegadas 1024*600 IPS TFT LCD RGB Interface Introdução ao produto





A interface RGB é uma interface paralela tradicional. Transmite os sinais dos canais de cor vermelho, verde e azul separadamente,e exibe a imagem sintetizando os sinais destes três canaisA interface RGB possui as características de transmissão estável de sinal e reprodução precisa de cores.Display publicitário, etc. O custo da interface RGB é relativamente baixo, e há muitas linhas de sinal, que podem fornecer mais sinais de controle e facilitar a conexão com vários dispositivos de controle.



Este modelo SFTO620BH-7180AN possui um ecrã de interface RGB diagonal de 6,2 polegadas, matriz de pontos 1024 * 600 e tecnologia IPS,permitindo aos utilizadores uma experiência visual perfeita a partir de diferentes ângulosA sua tensão de funcionamento é de apenas 3 V a 3,6 V, com uma tensão típica de 3,3 V e um brilho de superfície de 1000 nits.Os utilizadores podem adicionar RTP ou CTP no ecrã de exibição para melhorar o efeito de interação homem-computador.




Características






















Características



















Tamanho 6.2 polegadas
Resolução 1024 (horizontal) * 600 (vertical)
Interface 24BIT RGB
Tipo de ligação Conector
Profundidade de cor 16.7M
Tipo de tecnologia a-Si
Pitch dos pixels (mm) 0.13425x0.12872
Configuração de pixels Faixa vertical RGB
Modo de exibição Normalmente preto.
IC de controlador LCD -
Direção de visualização IPS, todos os ângulos de visão
Direção de inversão da escala cinzenta Todos









Mecânico







LCM (W x H x D) (mm) 143.37*87.13*2.56
Área ativa ((mm) 137.472 x 77.232
Com/sem TSP Sem TSP
Peso (g) TBD
Números de LED 20LED





6.2 polegadas 1024*600 IPS TFT LCD RGB Interface Desenho do produto


6.2 polegadas Industrial RGB TFT Display 1000nits Operação de temperatura extra larga 3.3V 0





Descrição do pin da interface



Não. Símbolo Função
1,2 VLED+ Potência para luz de fundo LED (anodo)
3,4 VLED- Potência para luz de fundo LED (cátodo)
5 GND Terra de potência
6 NC Não se conecta
7 DVDD Poder digital
8 NC Não se conecta
9: DE Sinais de ativação de dados.
10 VSD Entrada de sincronização vertical.
11 HSD Entrada de sincronização horizontal.
12 a 19 B7-R0 Dados azuis
20 a 27 G7-G0 Dados verdes
28 a 35 R7-R0 Dados vermelhos
36 GND Terra
37 DCLK Signo de colocação
38 GND Display ligado/desligado
39 SHLR Controle de exibição esquerda ou direita
40 UPDN Controle de exibição para cima / para baixo
41 NC Não se conecta
42 NC Não se conecta
43 VPP Potência OTP ((+7,8V)
44 RSTB Pin de reinicialização global. Ativa baixa para entrar no estado de reinicialização. Reinicialização OTP Sugere conectar com um circuito de reinicialização RC para estabilidade. Normalmente puxe alto. (R = 10KΩ, C = 1μF)
45 SCL OTP Entrada de relógio em série
46 NC Não se conecta
47 NC Não se conecta
48 GND Terra de potência
49 SDA OTP Entrada de dados em série
50 CS OTP Chip selecionar pin





Classificações máximas absolutas



Ponto Símbolo MIN Max. Unidade
Tensão de alimentação VDD -Não.3 5.0 V
Voltagem do sinal de entrada Vinho -Não.3 VDD+0.3 V
Voltagem de saída lógica VoUT -Não.3 VDD+0.3 V
Temperatura de funcionamento TOPR - Trinta 80 °C
Temperatura de armazenamento TSTG - Trinta 80 °C




Iluminação de tração



Ponto Símbolo MIN TYP Max. Unidade
Corrente LED Se - 100 - mA
Consumo de energia     - - mW
Voltagem LED VF - 24 - V
Tempo de vida útil do LED WBL 25000   - Horário





Características ópticas



Posições Símbolo Condição Minha. Tipo. Max. - O quê? Unidade

Ângulos de visão

θT



Centro CR≥10

- 80 -



Grau.

θB - 80 -
θL - 80 -
θR - 80 -
Relação de contraste CR Θ = 0 800 1000 - -
Tempo de resposta Tons 25.C - 30 35 ms
TOFF - - -

Cromaticidade

Branco XW







Luz de fundo ligada

- 0.309 - -
YW - 0.347 - -
Vermelho XR - - - -
YR - - - -
Verde XG - - - -
YG - - - -
Azul XB - - - -
YB - - - -
Uniformidade U   80 - - %
NTSC       50   %
Luminância

L

  800 900 1100

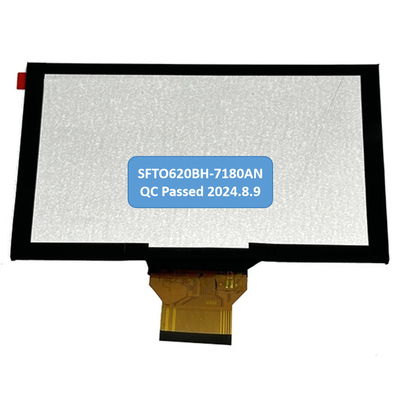

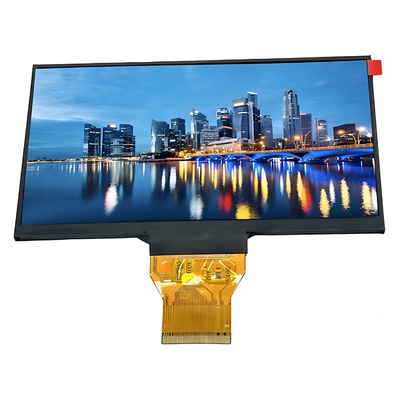

6.2 polegadas 1024*600 IPS TFT LCD RGB Interface Imagem do produto


6.2 polegadas Industrial RGB TFT Display 1000nits Operação de temperatura extra larga 3.3V 1

6.2 polegadas Industrial RGB TFT Display 1000nits Operação de temperatura extra larga 3.3V 2

Ensaios ambientais / de fiabilidade



- Não, não. Ponto de ensaio Condição Observações

1

Operação a altas temperaturas

Ts= +80°C, 240 horas

Nota 1

IEC60068-2-2, GB2423. 2-89

2 Operação a baixa temperatura Ta= -30°C, 240 horas Nota 2 IEC60068-2-1 GB2423.1-89
3 Armazenamento a alta temperatura Ta= +80°C, 240 horas IEC60068-2-2 GB2423. 2-89
4 Armazenamento a baixa temperatura Ta= -30°C, 240 horas IEC60068-2-1 GB/T2423.1-89
5 Armazenamento em altas temperaturas e humidade Ta= +60°C, 90% RH max, 160 horas

IEC60068-2-3

GB/T2423.3-2006

6

Choque térmico (não operacional)

-30°C 30 min ~ +80°C 30 min Tempo de alteração: 5min, 30 Ciclo

Começa com frio.

temperatura, termina com

temperatura elevada

IEC60068-2-14,

GB2423.22-87



7

Descarga eletrostática (operação)

C=150pF, R=330 Ω, 5 pontos/panel

Ar: ±8KV, 5 vezes; contato: ±4KV, 5

vezes; (ambiente: 15°C ~

35°C, 30% ~ 60%, 86Kpa ~ 106Kpa)

IEC61000-4-2

GB/T17626.2-1998



8



Vibração

(Não operação)

Faixa de frequência: 10~55Hz, curso:

1.mm varredura: 10Hz~55Hz~10Hz

2 horas para cada direcção de XYZ.

(condição da embalagem)

IEC60068-2-6

GB/T2423.5-1995

9 Choque (não operação)

60G 6ms, ± X, ± Y, ± Z

3 vezes para cada direcção

IEC60068-2-27 GB/T2423.5-1995
10 Teste de queda de embalagem

Altura: 80 cm, 1 canto, 3 bordas,

6 superfícies

IEC60068-2-32 GB/T2423.8-1995
