Detalhes do produto:
|
| Produto: | 6,2 polegadas TFT | Resolução: | pixéis 1024x600 |
|---|---|---|---|
| Número do modelo.: | SFTO620BH-7180AN | Luminância de superfície: | 1000 cd/m2 (nits) |
| Ecrã táctil: | Sem | Direção de visualização: | IPS, ângulo de visão total |
| Número de pin: | 50 pinos | Conexão: | ZIF |
| Interface: | Bocados do RGB 24 | Duração de vida do LED: | 40,000 horas |
| Dimensão de contorno: | 143.37 ((W) × 87.13 ((H) × 2.56 ((T) (mm) | Parte superior:: | -30°C a +80°C |
| Área ativa: | 137.47 ((W) x 77.23 ((H) (mm) | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | 6Display LCD TFT de 2 polegadas,Display LCD TFT de 1024*600,Painel de ecrã IPS automotivo |
||
6.2 polegadas 1024*600 IPS TFT LCD RGB Interface Introdução ao produto
O arranjo 1024 * 600 é uma matriz de pontos de exibição 16:9 comum. Devido à sua alta resolução, os monitores de matriz de pontos 1024 * 600 têm vantagens únicas em vários cenários de aplicação.
Em diferentes cenários de aplicação, tais como sistemas industriais de automação e controlo, equipamentos médicos, cabines de veículos de transporte, como aviões e comboios,e alguns produtos eletrónicos de consumo de gama alta, a característica de alta resolução de 1024 * 600 pontos de matriz de exibição pode trazer uma saída visual mais clara e atender aos elevados requisitos dos campos profissionais para a qualidade da imagem.Com o avanço da tecnologia e a redução dos custos, espera-se que esta tecnologia de exibição de matriz de pontos seja aplicada e promovida em mais campos.
Este modelo SFTO620BH-7180AN possui uma tela de 6,2 polegadas, matriz de pontos 1024 * 600 e usa tecnologia IPS, permitindo que os usuários experimentem uma experiência visual perfeita de diferentes ângulos.A tensão de funcionamento é de apenas 3V-3..6V, com uma tensão típica de 3.3V e um brilho de superfície de 1000nits. Os usuários podem adicionar RTP ou CTP na tela para melhorar o efeito de interação homem-computador.
|
Características
|
Tamanho | 6.2 polegadas |
| Resolução | 1024 (horizontal) * 600 (vertical) | |
| Interface | 24BIT RGB | |
| Tipo de ligação | Conector | |
| Profundidade de cor | 16.7M | |
| Tipo de tecnologia | a-Si | |
| Pitch dos pixels (mm) | 0.13425x0.12872 | |
| Configuração de pixels | Faixa vertical RGB | |
| Modo de exibição | Normalmente preto. | |
| IC de controlador LCD | - | |
| Direção de visualização | IPS, todos os ângulos de visão | |
| Direção de inversão da escala cinzenta | Todos | |
|
Mecânico
|
LCM (W x H x D) (mm) | 143.37*87.13*2.56 |
| Área ativa ((mm) | 137.472 x 77.232 | |
| Com/sem TSP | Sem TSP | |
| Peso (g) | TBD | |
| Números de LED | 20LED |
6.2 polegadas 1024*600 IPS TFT LCD RGB Interface Desenho do produto
Descrição do pin da interface
| Não. | Símbolo | Função |
| 1,2 | VLED+ | Potência para luz de fundo LED (anodo) |
| 3,4 | VLED- | Potência para luz de fundo LED (cátodo) |
| 5 | GND | Terra de potência |
| 6 | NC | Não se conecta |
| 7 | DVDD | Poder digital |
| 8 | NC | Não se conecta |
| 9: | DE | Sinais de ativação de dados. |
| 10 | VSD | Entrada de sincronização vertical. |
| 11 | HSD | Entrada de sincronização horizontal. |
| 12 a 19 | B7-R0 | Dados azuis |
| 20 a 27 | G7-G0 | Dados verdes |
| 28 a 35 | R7-R0 | Dados vermelhos |
| 36 | GND | Terra |
| 37 | DCLK | Signo de colocação |
| 38 | GND | Display ligado/desligado |
| 39 | SHLR | Controle de exibição esquerda ou direita |
| 40 | UPDN | Controle de exibição para cima / para baixo |
| 41 | NC | Não se conecta |
| 42 | NC | Não se conecta |
| 43 | VPP | Potência OTP ((+7,8V) |
| 44 | RSTB | Pin de reinicialização global. Ativa baixa para entrar no estado de reinicialização. Reinicialização OTP Sugere conectar com um circuito de reinicialização RC para estabilidade. Normalmente puxe alto. (R = 10KΩ, C = 1μF) |
| 45 | SCL | OTP Entrada de relógio em série |
| 46 | NC | Não se conecta |
| 47 | NC | Não se conecta |
| 48 | GND | Terra de potência |
| 49 | SDA | OTP Entrada de dados em série |
| 50 | CS | OTP Chip selecionar pin |
Classificações máximas absolutas
| Ponto | Símbolo | MIN | Max. | Unidade |
| Tensão de alimentação | VDD | -Não.3 | 5.0 | V |
| Voltagem do sinal de entrada | Vinho | -Não.3 | VDD+0.3 | V |
| Voltagem de saída lógica | VoUT | -Não.3 | VDD+0.3 | V |
| Temperatura de funcionamento | TOPR | - Trinta | 80 | °C |
| Temperatura de armazenamento | TSTG | - Trinta | 80 | °C |
Iluminação de tração
| Ponto | Símbolo | MIN | TYP | Max. | Unidade |
| Corrente LED | Se | - | 100 | - | mA |
| Consumo de energia | - | - | mW | ||
| Voltagem LED | VF | - | 24 | - | V |
| Tempo de vida útil do LED | WBL | 25000 | - | Horário |

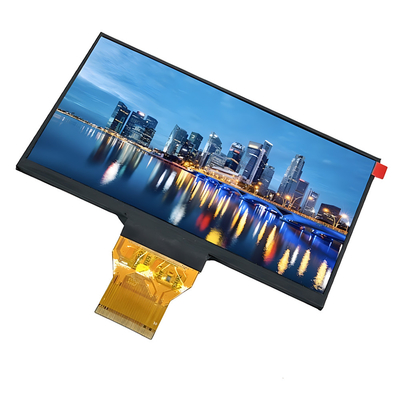

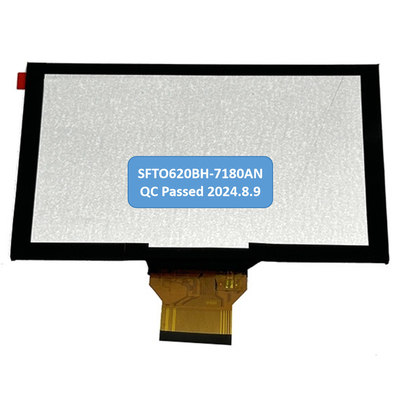

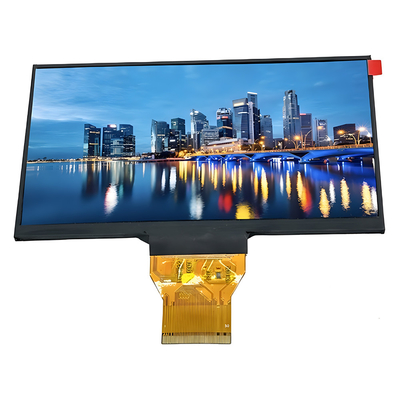

6.2 polegadas 1024*600 IPS TFT LCD RGB Interface Imagem do produto
Teste de fiabilidade
| Ponto de ensaio |
Condição de ensaio |
Inspecção após ensaio |
| Operação a altas temperaturas | 85°C durante 96 horas |
Após a conclusão do ensaio, as amostras LCD devem ser colocadas num ambiente de temperatura e umidade normais durante 2 a 4 horas ou mais antes da inspecção funcional e visual.As amostras não podem apresentar os seguintes defeitos:: 2Cada módulo testado só pode ser utilizado para um dos projectos de teste. |
| Operação a baixa temperatura | -30°C durante 96 horas | |
| Armazenamento a alta temperatura | 85°C durante 96 horas | |
| Armazenamento a baixa temperatura | -30°C durante 96 horas | |
| Função de alta temperatura Função de humidade | 60°C, 90%RH durante 72 horas | |
| Choque térmico | -10°C ((30min) ~+25°C ((5min) ~ +60°C ((30min) durante 10 ciclos | |
| Ensaio de vibração (sem operação) |
Frequência: 10~55Hz Amplitude:1.0mm Tempo de varredura: 11min Período de ensaio: 6 ciclos para cada direcção de X, Y, Z |
|
| Ensaio de eletricidade estática | Toque ±4KV, toque de ar ±8KV |
