SPI Serial Interface 1.3-Inch IPS TFT LCD 240x240 Dot com 7 pinos de cabeçalho PCB

SPI Serial Interface 1.3-Inch IPS TFT LCD 240x240 Dot com 7 pinos de cabeçalho PCB
SPI Serial Interface 1.3-Inch IPS TFT LCD 240x240 Dot com 7 pinos de cabeçalho PCB SPI Serial Interface 1.3-Inch IPS TFT LCD 240x240 Dot com 7 pinos de cabeçalho PCB SPI Serial Interface 1.3-Inch IPS TFT LCD 240x240 Dot com 7 pinos de cabeçalho PCB SPI Serial Interface 1.3-Inch IPS TFT LCD 240x240 Dot com 7 pinos de cabeçalho PCB SPI Serial Interface 1.3-Inch IPS TFT LCD 240x240 Dot com 7 pinos de cabeçalho PCB

Imagem Grande :  SPI Serial Interface 1.3-Inch IPS TFT LCD 240x240 Dot com 7 pinos de cabeçalho PCB

Detalhes do produto:
Lugar de origem: ShenZhen / China
Marca: SAEF
Certificação: ISO9001 / ISO14000
Número do modelo: SFTM130JY-7181AN
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 3 peças
Preço: USD1.7 - USD2.0, Negotiable based on order lot quantity
Detalhes da embalagem: Pacote de exportação padrão
Tempo de entrega: 1 a 5 semanas
Termos de pagamento: L/C, T/T, Western Union, PayPal
Habilidade da fonte: 3000 mil por mês.

SPI Serial Interface 1.3-Inch IPS TFT LCD 240x240 Dot com 7 pinos de cabeçalho PCB

descrição
Produto: 1.3 polegadas TFT+PCB PCB: PCB de 7 cabeçotes
Resolução: pontos 240x240 Vidro de cobertura: Personalizável
Direção de visualização: IPS ângulo de visão livre Interface: Interface SPI
Número de pin: 7 pinos Conexão: Pin de cabeçalho
Luminância de superfície: 250 cd/m2 (nits) Duração de vida do LED: 40,000 horas
Certificado: ISO 9001:2015 / ISO 14001:2015 Conformidade: Compatível com o Rohs & Reach
Destacar:

7 pinos de cabeçalho TFT LCD

,

1.3 polegadas IPS TFT LCD

,

LCD TFT de 240x240 pontos



1.3 polegadas SPI Serial Interface TFT Introdução ao produto



SPI para chip serial é um chip multifuncional que pode converter sinais de interface SPI em sinais seriados, que podem ser usados para conectar dispositivos externos e obter comunicação com eles.SPI para chips de porta serial têm as vantagens da transmissão de alta velocidade, baixo consumo de energia e facilidade de uso, e pode ser usado em cenários de aplicação como hardware de computador, eletrodomésticos e controle industrial.



O módulo LCD TFT de 1,3 polegadas funciona muito bem e completa com sucesso meu projeto de bricolage.Display horizontal e display vertical, podemos ajustar a direção da exibição. Você precisa definir SPI_MODE3 em init, Arduino Nano, VCC para 5V e BKL para 3.3V. Se você também comprar este, você pode usar o arquivo de direção do arquivo para definir a direção da exibição.Certifique-se de verificar os links mencionados na descrição do produto antes de usá-los e eles o ajudarão com o seu projeto.



Este ecrã LCD SPI TFT de 1,3 polegadas tem uma diagonal de 1,3 polegadas e uma resolução de 240x240.Pode operar num intervalo de temperatura de -20 °C a +70 °C e o seu intervalo de temperatura de armazenamento é de -30 °C a +80 °C.





Características



Ponto

Conteúdo

Número da parte SFTM130JY-7181AN
Tamanho do LCD 1.3 polegadas (diagonalmente)
Modo de exibição Normalmente preto
Resolução 240 ((H) RGB x 240 ((V)
Pitch de ponto 00,0975 (H) x 0,0975 ((V) mm
Área activa 23.4 ((H) x 23,4 (V) mm
Tamanho do módulo 27.5 ((H) x 39.0 ((V) x 11.3 ((D) mm
Disposição de cores RGB Faixa vertical
Interface SPI
IC de unidade O que é o nome do produto?
Luminância 250 (TYP) cd/m2
Direção de visualização Todas as vistas, IPS
Iluminação de fundo 2 LED branco
Temporário operacional. -20°C ~ + 70°C
Temperatura de armazenamento. -30°C~+ 80°C
Peso TBD





Desenho de contorno





SPI Serial Interface 1.3-Inch IPS TFT LCD 240x240 Dot com 7 pinos de cabeçalho PCB 0







Definição de pin



- Não, não. Nome O/O Descrição
1 CCC P Fornecimento de energia para o chip, CC 3.3-5V
2 GND P Terra
3 SCL Eu... Pin de relógio em série (SPI)
4 SDA O/O Pin de dados em série (SPI)
5 RES# Eu... Reinicie a entrada do sinal.
6 DC Eu... Dados/Pino de comando, SPI Choice/Command Choice
7 BLK Eu... Controle de luz de fundo, flutuante padrão, baixo nível desligado





Características da luz de fundo



Ponto Símbolo Min. Tipo Max. Unidade
Voltagem para a frente Vf 3.0 3.2 3.4 V
Corrente para a frente Se



- Não.

20



- Não.

mA
Tempo de vida útil - Não. - Não. 40000



- Não.

Horas





Características ópticas



Ponto Símbolo Condições de medição Minha. Tipo. Max. - O quê? Unidade
Tempo de resposta Tr+Tf θ = 0o φ = 0o 25 oC



-

30 35



ms



Ângulo de visão



θ

φ = 0o 25 oC - 80 -



Deg

φ = 180o 25 oC - 80 -



θ

φ = 90o 25 oC - 80 -
φ = 270o 25 oC - 80 -
Relação de contraste CR - 25 oC   800 - -
Cor da Coordenada CIE Branco X 25 oC 0.300 0.302 0.304 -
Y 25 oC 0.323 0.325 0.327
Vermelho X 25 oC 0.622 0.624 0.626
Y 25 oC 0.327 0.329 0.331



Verde

X 25 oC 0.286 0.288 0.290
Y 25 oC 0.520 0.522 0.524



Azul

X 25 oC 0.134 0.136 0.138
Y 25 oC 0.135 0.137 0.139
Transmissão (com polarizador)       4. 18 4.65   %

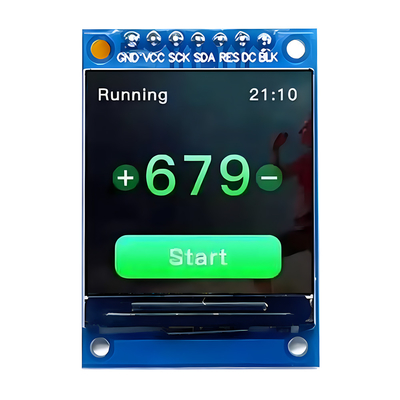

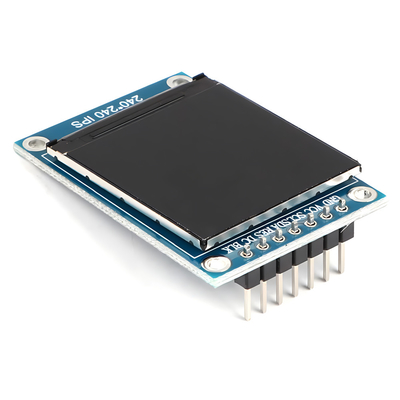

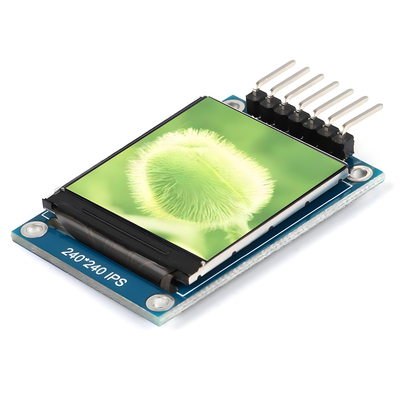

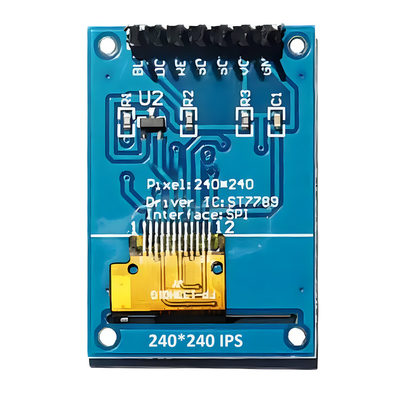

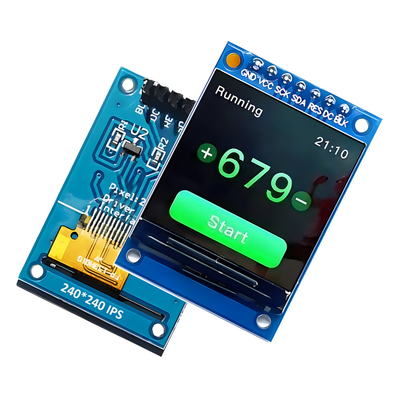

Imagem do produto

SPI Serial Interface 1.3-Inch IPS TFT LCD 240x240 Dot com 7 pinos de cabeçalho PCB 1SPI Serial Interface 1.3-Inch IPS TFT LCD 240x240 Dot com 7 pinos de cabeçalho PCB 2SPI Serial Interface 1.3-Inch IPS TFT LCD 240x240 Dot com 7 pinos de cabeçalho PCB 3SPI Serial Interface 1.3-Inch IPS TFT LCD 240x240 Dot com 7 pinos de cabeçalho PCB 4



Instalações e certificações

SPI Serial Interface 1.3-Inch IPS TFT LCD 240x240 Dot com 7 pinos de cabeçalho PCB 5SPI Serial Interface 1.3-Inch IPS TFT LCD 240x240 Dot com 7 pinos de cabeçalho PCB 6
