1.44 polegadas Pequena tela TFT LCD 128x128 pixels Interface SPI ZIF FPC Conexão

1.44 polegadas Pequena tela TFT LCD 128x128 pixels Interface SPI ZIF FPC Conexão
1.44 polegadas Pequena tela TFT LCD 128x128 pixels Interface SPI ZIF FPC Conexão 1.44 polegadas Pequena tela TFT LCD 128x128 pixels Interface SPI ZIF FPC Conexão 1.44 polegadas Pequena tela TFT LCD 128x128 pixels Interface SPI ZIF FPC Conexão

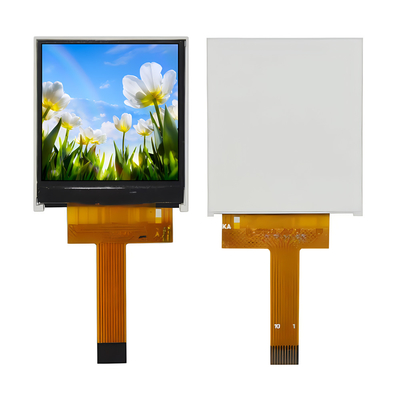

Imagem Grande :  1.44 polegadas Pequena tela TFT LCD 128x128 pixels Interface SPI ZIF FPC Conexão

Detalhes do produto:
Lugar de origem: ShenZhen / China
Marca: SAEF
Certificação: ISO9001 / ISO14000
Número do modelo: SFTO144JY-7177AN
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 3 peças
Preço: USD1.0 - USD1.2, Negotiable based on order lot quantity
Detalhes da embalagem: Pacote de exportação padrão
Tempo de entrega: 1 a 5 semanas
Termos de pagamento: L/C, T/T, Western Union, PayPal
Habilidade da fonte: 3000 mil por mês.

1.44 polegadas Pequena tela TFT LCD 128x128 pixels Interface SPI ZIF FPC Conexão

descrição
Produto: 1Display LCD TFT de 44 polegadas Resolução: 128x128 pontos
Direção de visualização: 12:00 Interface: Interface SPI
Número de pin: 10 PINOS Conexão: Empilhadeira
Ecrã táctil: sem, personalizável Vidro de cobertura: Personalizável
Luminância de superfície: 300 cd/m2 (nits) Duração de vida do LED: 40,000 horas
Certificado: ISO 9001:2015 / ISO 14001:2015 Conformidade: Compatível com o Rohs & Reach
Destacar:

Display LCD TFT de ligação FPC ZIF

,

1Display LCD TFT de 44 polegadas

,

Display LCD TFT de 128x128 pixels



1.44 polegadas SPI TFT LCD ZIF Conexão Introdução do Produto



SFTO144JY-7177ANé um ecrã LCD TFT em cores com uma diagonal de 1,44 polegadas e uma resolução de 128x128.O tamanho do módulo deSFTO144JY-7177ANO modelo é de 29x34.41x2.2 mm, e o tamanho da área ativa é de 25.5x26.5 mm.Apesar do seu pequeno tamanho, as pequenas telas TFT LCD são amplamente utilizadas em indústrias como dispositivos portáteis inteligentes, instrumentos, câmeras digitais, etiquetas eletrônicas, dispositivos de comunicação e casas inteligentes.Este 1Display TFT de tamanho pequeno de 44 polegadasSFTO144JY-7177ANadota uma interface SPI (interface serial de periféricos), que é um autocarro de comunicação síncrono full duplex de alta velocidade que ocupa apenas quatro linhas nos pinos do chip,poupança de espaço para pinos de chips e layout de PCB.



O controlador ST7735 está integrado no módulo, com uma tensão de alimentação lógica de 3,0 V a 3,4 V. Pode funcionar numa faixa de temperatura de -20 °C a +70 °C,e a sua faixa de temperatura de armazenamento é de -30 °C a +80 °C. O FPC deSFTO144JY-7177ANpodem ser personalizados de acordo com as necessidades do utilizador e podem ser equipados com um ecrã táctil resistivo (RTP) ou capacitivo de novo desenho.





Características



Ponto Especificações Unidade
Modo de exibição Normalmente preto, transmissível. /
Direção de visualização Às 12 horas. /
Cores 262K /
IC de unidade COG ST7735S /
Tipo de interface SPI /
Esboço dimensional 29.00 ((W) x 34.41 ((H) x 2.25 ((T)

mm

LCD Área Ativa LCD 25.50 ((W) x 26.50 ((H)

mm

Resolução 128 RGB ((H) x 128 ((V) pixel
Pitch de pixel 0.198 ((W) x 0,198 ((H)

mm





1.44 polegadas SPI TFT LCD Produto de conexão ZIFDesenho



1.44 polegadas Pequena tela TFT LCD 128x128 pixels Interface SPI ZIF FPC Conexão 0



Definições de pin de interface



- Não, não.

Símbolo Descrição
1 LEDA Anodo de luz de fundo
2 LEDK Cátodo de luz de fundo
3 SPI4W Ativar SPI de 3 linhas baixas.
4 CCC Fornecimento de alimentação para analógico (2.8V-3.3V)
5 GND Pin de aterramento
6 CS Chip selecionar pin de entrada
7 Reinicialização Pin de reinicialização do LCM
8 SDA sinal de entrada/saída SPI
9 SCL Relógio de interface serial
10 RS Instruções / dados seleção de entrada Pin





Classificações máximas absolutas



Parâmetro Símbolo Min. Max. Unidade
Tensão de alimentação lógica CICV -Não.3 4.6 V
Tensão de alimentação analógica CCC -Não.3 4.6 V
Temperatura de funcionamento Em cima - 20 70 °C
Temperatura de armazenamento Tst - Trinta 80 °C
Humidade RH

- Não.

90% ((Max60C) RH





Características elétricas



Parâmetro Símbolo Min. Tipo Max. Unidade
Tensão de alimentação lógica CICV 1.65 1.8/2.8 3.3 V
Tensão de alimentação analógica CCC 2.6 2.8 3.3

- Não.

Corrente de entrada Identificação

- Não.

20

- Não.

mA





Características da luz de fundo



Ponto Símbolo Min. Tipo Max. Unidade Condição
Voltagem para a frente Vf 3.0 3.2 3.4 V

- Não.

Corrente para a frente Se

- Não.

20

- Não.

mA

- Não.

Tempo de vida útil

- Não.

- Não.

40000

- Não.

Horas





Definições de pin



Pinhas

Símbolo

Descrição

1 LEDA Anodo de luz de fundo
2 GND Terra
3 Reinicialização Pin de reinicialização do LCM



4



D/C

Registro selecionar pin

D/C = ¥ 1 ¥: Exibir dados.

D/C=0: dados de comando.

5 SDA Introdução de dados em série
6 SCL Pin de relógio em série
7 VDD Fornecimento de alimentação para analógico (2.8V-3.3V)
8 CS

Chip selecionar pin (Low)





Características ópticas



Ponto Símbolo Condição Minha. Tipo. Max. - O quê? Unidade Notas

Transmissão

(sem polarizador)

T (%)



-



14.8



16.5



-

%

Transmissão (com

Polarizador)

T (%)



-



5.4



6.0



-

% Medição com polarizador EWV, apenas para referência

Relação de contraste

CR



Θ=0

Normal

visualização

ângulo

640

800

-

-

(i) (ii)

Medição com polarizador EWV, apenas para referência

Tempo de resposta

Aumentando TR   - 4 8



msec

(i) (iii)

  Caindo. TF   - 12 24
Gamut de cores S(%)   - 53 - %

Cores

Cromaticidade (CIE1931)



Branco Wx   0.273 0.293 0.313

(i) (iii)

C-light de vidro CF

    Wy.   0.305 0.325 0.345
  Vermelho Rx   0.616 0.636 0.656
    - Não.   0.308 0.328 0.348
  Verde Gx   0.263 0.283 0.303
    G.I.   0.511 0.531 0.551
  Azul Bx   0.115 0.135 0.155
    Por   0.114 0.134 0.154

Ângulo de visão



O que é?

O L

CR>10

60 70 -

Medição com polarizador EWV, apenas para referência

    ΘR   60 70 -




Ver.

OU   60 70 -
    ΘD   50 60 -
Direção óptima de visão 12 horas (5)





Diagrama esquemático

1.44 polegadas Pequena tela TFT LCD 128x128 pixels Interface SPI ZIF FPC Conexão 1

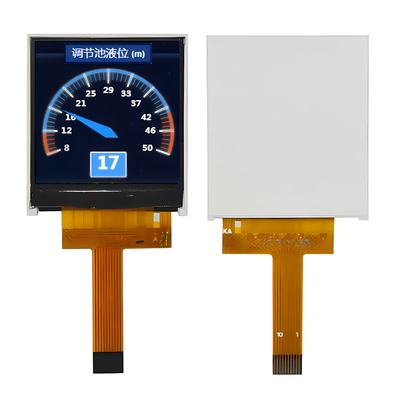

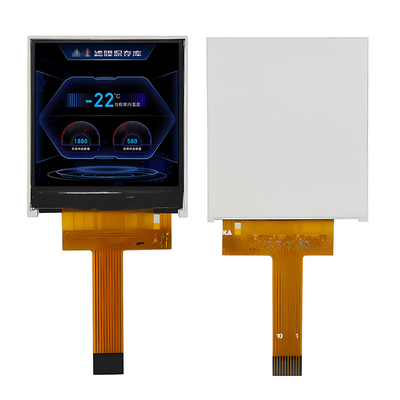

1.44 polegadas SPI TFT LCD ZIF ConexãoProduto IMagia

1.44 polegadas Pequena tela TFT LCD 128x128 pixels Interface SPI ZIF FPC Conexão 21.44 polegadas Pequena tela TFT LCD 128x128 pixels Interface SPI ZIF FPC Conexão 31.44 polegadas Pequena tela TFT LCD 128x128 pixels Interface SPI ZIF FPC Conexão 4
