Detalhes do produto:
|
| Palavras-chave: | 7 polegadas LVDS TFT LCD | Ecrã táctil: | Sem |
|---|---|---|---|
| Resolução: | 1024*600 | Vidro de cobertura: | ODM |
| Interface: | LVDS | Luminância de superfície: | 1000 cd/m2 |
| Temperatura operacional.: | -30 a +80°C | Temperatura de armazenamento.: | -30 a +85°C |
| Duração de vida do LED: | 40,000 horas | Número de pinos: | 20 PINOS |
| Painel de controlo: | Com | Direção de visualização: | Todos os ângulos de vista |
| Destacar: | Display TFT industrial de 7 polegadas,Display TFT industrial de 1000 nits |
||
7" LVDS TFT LCD 20pins Introdução ao produto
Número do modelo. :SFTO700SH-7168A10-N
O modelo SFTO700SH-7168A10-N é um ecrã LCD TFT de matriz ativa em cores com uma interface LVDS de 7 polegadas (sinal diferencial de baixa tensão) com uma resolução de 1024x600 pontos.Este ecrã TFT de qualidade industrial é um módulo de ecrã LCD de alto brilho (1000 nits) de tipo IPSO módulo apresenta um ângulo de visão amplo graças ao painel IPS, que é uma das técnicas mais populares no mercado agora.2144 ((H) ×85.92(V) mm. Este monitor TFT suporta interface LVDS. Com a ajuda de superfícies de exibição anti-reflexão, o ecrã não reflete a luz e mantém uma melhor qualidade de imagem sob a luz solar,Aplicação adequada ao exterior.
A tensão de potência varia de 3,0 V a 3,6 V; o valor típico é de 3,3 V. Funciona na faixa de temperatura de -30 a +80 °C, a temperatura de armazenamento varia de -30 a +85 °C.
Especificações gerais
|
- Não, não. |
Ponto | Especificações | Unidade |
| 1 | Tamanho do painel | 7 | polegada |
| 2 | Número de pixels | 1024 × 3 ((RGB) × 600 | pixel |
| 3 | Área ativa | 154.2144 ((H) ×85.92 ((V) | mm |
| 4 | Pitch de pixel | 0.1506 ((H) × 0.1432 ((V) | mm |
| 5 | Dimensão de contorno | 165 ((H) × 100 ((V) × 5,7 ((D) | mm |
| 6 | Disposição de pixels | RGB - faixa | - |
| 7 | Modo de exibição | IPS com Normalmente Preto | - |
| 8 | Direção de visualização | TODAS Direção de visualização | - |
| 9 | Mostrar cor | 16.7M | - |
| 10 | Interface | LVDS | - |
| 11 | Iluminação de fundo | LED branco | - |
| 12 | Brilho | 1000 | cd/m2 |
| 13 | IC de unidade | - | - |
| 14 | Temperatura de operação | -30~80 | oC |
| 15 | Temperatura de armazenamento | -30 a 85 | oC |
| 16 | Peso | 116 (tipo) | g |
IPS TFT LCD 7" LVDS 1000nits 1024x600 pontos ProdutoDesenho
Definição de pin
|
Pinhas - Não, não. |
Símbolo | O/O | Função |
| 1 | VDD | P | Fornecimento de energia VDDIN=3,3V |
| 2 | VDD | P | Fornecimento de energia VDDIN=3,3V |
| 3 | LED_EN | Eu... | Fornecimento de energia VDDIN ((3.3 ~ 5.0V) |
| 4 | GND | P | Terra |
| 5 | RXIN0N | Eu... | Dados de diferencial 0-LVDS |
| 6 | RXIN0P | Eu... | Dados de diferencial 0+LVDS |
| 7 | GND | P | Terra |
| 8 | RXIN1N | Eu... | Dados diferenciais 1-LVDS |
| 9 | RXIN1P | Eu... | Dados diferenciais 1+LVDS |
| 10 | GND | P | Terra |
| 11 | RXIN2N | Eu... | Dados de diferencial 2-LVDS |
| 12 | RXIN2P | Eu... | Dados diferenciais 2+LVDS |
| 13 | GND | P | Terra |
| 14 | RX_CLKN | Eu... | - Entrada de relógio diferencial LVDS |
| 15 | RX_CLKP | Eu... | +Introdução de relógio diferencial LVDS |
| 16 | GND | P | Terra |
| 17 | RXIN3N | Eu... | Entrada de relógio diferencial 3-LVDS |
| 18 | RXIN3P | Eu... | Entrada de horário diferencial 3+LVDS |
| 19 | PWM | Eu... | Brilho da luz de fundo:aplicar sinal de tensão contínua de 0,7V a 1,4V |
| 20 | VLED | P | Fornecimento de energia VLED=5~12V ((tipo.) |
Condições de funcionamento típicas
| Ponto | Símbolo | Valores | Unidade | |||
| Minha. | Tipo. | Max. - O quê? | ||||
| Tensão de alimentação digital | VDD | 3 | 3.3 | 3.6 | V | |
| Fornecimento de energia para LED | VLED | 4.8 | 5 | 12 | V | |
| IC de energia fornece tensão | AVEE | -6 | - 5 | - Quatro.5 | V | |
| AVDD | 4.5 | 5.5 | 6 | V | ||
| IC do condutor fornece tensão internamente | VGH | 9 | - | 20 | V | |
| VGL | - 20 | - | - 9 | V | ||
| Voltagem do sinal de entrada | Nível baixo | VIL | 0 | - | 0.3*VDD | V |
| Alto nível | VIH | 0.7*VDD | - | VDD | V | |
Especificações de luz de fundo
| Ponto | Símbolo | Valores | Unidade | Observação | ||
| Minha. | Tipo. | Max. - O quê? | ||||
| Voltagem para a frente | VF | 19.6 | 21 | 23.1 | V | |
| Corrente para a frente | Se | 55 | 60 | 65 | mA | IF=20mA/1-chip |
| Tensão de sinal PWM | PWM_h | 2 | 3.3 | 3.6 | V | - |
| PWM_l | 0 | - | 0.5 | - | ||
| Frequência de saída PWM | PWM_f | - | 200 | 20 mil. | Hz | - |
| Ativar LED Voltagem | R_h | 2.6 | 3.3 | 3.6 | V | - |
| O que é | 0 | - | 0.4 | - | ||
Especificações ópticas
| Ponto | Símbolo | Condição | Valores | Unidade | |||
| Minha. | Tipo. | Max. - O quê? | |||||
| ViÂngulo de inclinação | O quê? | CR≥10 | - | 85 | - | grau | |
| ΘD | - | 85 | - | ||||
| O L | - | 85 | - | ||||
| ΘR | - | 85 | - | ||||
| Tempo de resposta | TON+TOFF | θ=Φ =0 ° | - | 19 | 25 | ms | |
| Normal | |||||||
| visualização | |||||||
| ângulo | |||||||
| Relação de contraste | CR | 400 | 500 | - | - | ||
| Luminância | L | 1000 | - | cd/m2 | |||
| Uniformidade da luminância | OU | 70 | 75 | - | % | ||
| Cromaticidade da cor (CIE1931) | Branco | WX | 0.276 | 0.296 | 0.316 | ||
| WY | 0.302 | 0.322 | 0.342 | ||||
| Vermelho | RX | - | - | - | |||
| RY | - | - | - | ||||
| Verde | GX | - | - | - | |||
| GY | - | - | - | ||||
| Azul | BX | - | - | - | |||
| Por | - | - | - | ||||

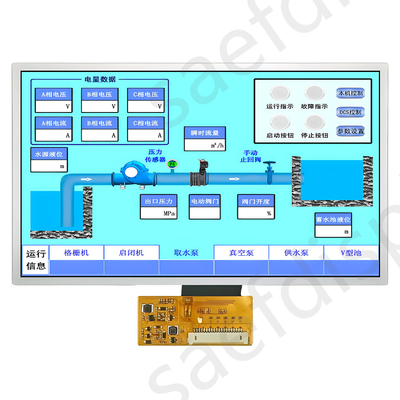

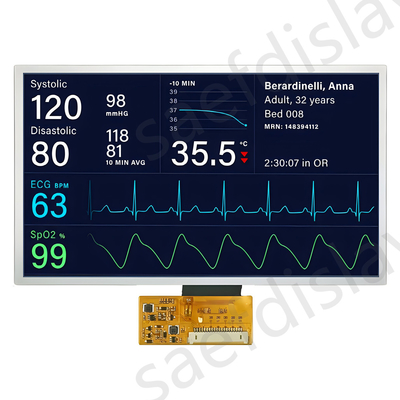

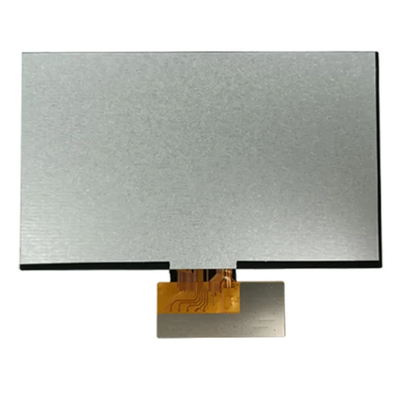

IPS TFT LCD 7" LVDS 1000nits 1024x600 pontos Produto IMagia
