Detalhes do produto:
|
| Produto: | Módulo TFT SPI de porta serial de 4 polegadas | Estrutura de módulo: | TFT+RTP+SPI PCB |
|---|---|---|---|
| Resolução: | 480x320 pontos | Interface: | 4 fio SPI |
| Ecrã táctil: | Com tela táctil Resistive | IC do condutor: | ILI9488 |
| Dimensão de contorno: | 55.04x89.3 (mm) | Área ativa: | 48.6x64.8 (mm) |
| Número de pin: | 14 pinos | Temperatura operacional.: | -20°C~70°C |
| Temperatura de armazenamento.: | -30°C a 80°C | Tensão de funcionamento: | 3.3V / 5V |
| Consumo de energia: | ~ 90 mA | Peso: | ~ 25 g |
| Certificado: | ISO 9001:2015 / ISO 14001:2015 | Conformidade: | Compatível com o Rohs & Reach |
| Destacar: | Módulo LCD TFT SPI,Módulo LCD TFT de 480x320 pontos |
||
4 polegadas SPI Serial Interface TFT Module Product Introdução
Número do modelo:SFTM400XM-7173AT
O SFTM400XM-7173AT é um módulo LCD de 4 polegadas que adota um método de comunicação SPI de 4 fios, com um driver IC de ILI9488, uma resolução de 480x320, e função de toque (opcional).Este módulo inclui um ecrã LCD, circuito de controlo de retroiluminação e circuito de controlo de ecrã táctil.
Características
| Produto: | Módulo SPI de 4 polegadas |
| Estrutura do módulo: | TFT+RTP+SPI PCB |
| Resolução: | 480x320 pontos |
| Interface: | 4 SPI de fio |
| Ecrã táctil: | Com ecrã táctil resistivo |
| IC do condutor: | ILI9488 |
| Dimensão de contorno: | 61.74 x 108,04 (mm) |
| Área ativa: | 51.84 x 86,40 (mm) |
| Número de pin: | 14 pinos |
| Temperatura de funcionamento: | -20°C~70°C |
| Temperatura de armazenamento: | -30°C a 80°C |
| Voltagem de funcionamento: | 3.3V / 5V |
| Consumo de energia: | ~ 90 mA |
| Peso: | ~ 71 g |
Configuração do hardware
O circuito de hardware deste módulo LCD consiste em três partes principais: circuito de controlo do ecrã LCD, circuito de controlo do ecrã táctil e circuito de controlo da luz de fundo.
1O circuito de controlo do ecrã LCD é utilizado para controlar os pinos do ecrã LCD, incluindo os pinos de controlo e os pinos de transmissão de dados.
2, O circuito de controlo do ecrã táctil pode controlar a resposta táctil do ecrã táctil e a leitura das coordenadas táctiles (opcional no ecrã táctil).
3O circuito de controlo da luz de fundo é utilizado para controlar o brilho e a atenuação da luz de fundo.Este circuito pode ser omitido e o pin de controle de iluminação pode ser conectado diretamente a um 3Fornecimento de energia de.3V.
4 polegadas SPI Serial Interface TFT Module Product Desenho
![]()
Definição de pin
| - Não, não. | Pinhas | Descrição |
| 1 | CCC | LCD Fornecimento de energia positivo (3,3V~5V) |
| 2 | GND | LCD em terra |
| 3 | CS | Chip LCD Selecionar |
| 4 | Reinicialização | Reinicialização do LCD |
| 5 | DC/RS | Registo LCD/sinal de selecção de dados |
| 6 | SDI ((MOSI) | Signal de gravação de dados do SPI Bus LCD |
| 7 | SCK | Signais de relógio do SPI LCD Bus |
| 8 | LED |
sinal de controlo da luz de fundo (iluminação de alto nível, Se não for necessário nenhum comando, por favor, conecte-o a 3.3V) |
| 9 | SDO ((MISO) | sinal de dados de leitura do bus SPI LCD (se não for necessário, pode ser desconectado) |
|
Os seguintes são pinos de tela sensível ao toque. Se não tiverem toque ou não necessitarem de função de toque, podem ser desconectados. |
||
| 10 | T_CLK | Sensor táctil SPI sinal de relógio de autocarro |
| 11 | T_CS | sinal de selecção de chips de ecrã táctil |
| 12 | T_DIN | Signais de entrada do autocarro SPI com ecrã táctil |
| 13 | T_DO | Signais de saída de barramento SPI com ecrã táctil |
| 14 | T_IRQ | sinal de interrupção do ecrã táctil |

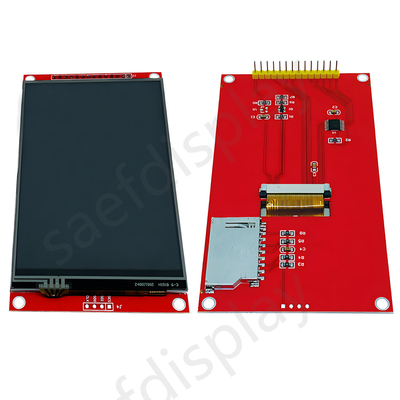

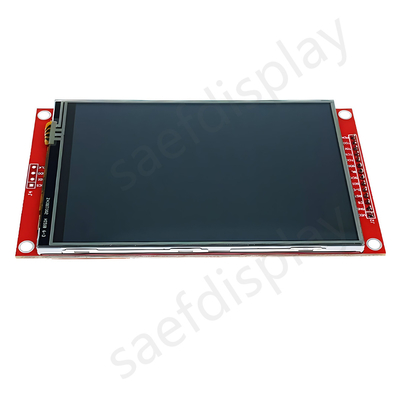

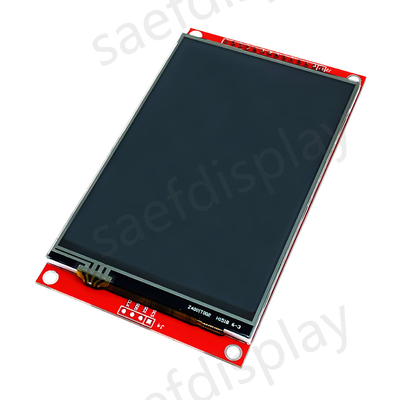

4 polegadas SPI Serial Interface TFT Module Product Imagem
![]()
![]()
![]()
