Detalhes do produto:
|
| Palavras-chave: | Módulo TFT de 7 polegadas | Ecrã táctil: | Painel de toque Resistive |
|---|---|---|---|
| Resolução: | 800*480 | Vidro de cobertura: | ODM |
| Interface: | RGB | Luminância de superfície: | 300 Cd/m2 |
| Duração de vida do LED: | 40,000 horas | Número de pinos: | 40 |
| Painel de controlo: | Com | Direção de visualização: | Às seis horas. |
| Destacar: | Display LCD de 7 polegadas,Innolux AT070TN83,Display LCD TFT de 800x480 pontos |
||
7" TFT 800x480 pontos com introdução do produto RTP
Número do modelo.:SF-TC700I-9239D-T (totalmente compatível com o Innolux AT070TN83)
O SF-TC700I-9239D-T é um ecrã LCD TFT de matriz ativa de cores transmissíveis TN de 7 polegadas equipado com um painel táctil resistivo e uma resolução de 800x480 pontos.O tamanho do módulo é 165 (largura) X104 (altura) X6.5 (profundidade) mm; Área efetiva 152.4 (W) X91.44 (H) mm. Este monitor TFT suporta uma interface RGB de 24 bits.O ecrã não reflete a luz e mantém uma melhor qualidade de imagem.
A relação de contraste deste módulo é de 500: 1 (valor típico) e o brilho é de 300 nits (valor típico).Este módulo funciona num intervalo de temperatura de -20 a +70 °C, com temperaturas de armazenamento entre -30 e +80 °C.
Características
| Ponto | Especificações |
| Tamanho do LCD | 7.0 polegadas (diagonalmente) |
| Elementos de controlador | Matriz ativa TFT a-Si |
| Resolução | 800X3 ((RGB) X480 |
| Modo de exibição | Normalmente branco, transmissor |
| Pitch de ponto | 0.0635 ((W) X0.1905 ((H) mm |
| Área activa | 152.4 (W) X91.44 (H) mm |
| Tamanho do módulo | 165 ((W) X104 ((H) X6.5 ((D) mm |
| Tratamento de superfície | Anti-Relâmpago |
| Disposição de cores | Faixa RGB |
| Interface | Digital (TTL) |
| Consumo de energia da luz de fundo | 2.500W (tipo) |
| Consumo de energia do painel | 0.825W (tipo) |
7" TFT 800x480 pontos com desenho do produto RTP
Definição de pin
| Número do PIN. | Símbolo | O/O | Função |
| 1 | VLED | P | Fornecimento de energia para o condutor LED |
| 2 | VLED | P | Fornecimento de energia para o condutor LED |
| 3 | ADJ | Eu... | Ajuste o brilho LED com PWM Pulse |
| 4 | GLED | P | Terreno para circuito LED |
| 5 | GLED | P | Terreno para circuito LED |
| 6 | CCC | P | Fonte de alimentação para circuitos digitais |
| 7 | CCC | P | Fonte de alimentação para circuitos digitais |
| 8 | Modo | Eu... | Controle do modo DE ou HV |
| 9 | DE | Eu... | Ativar dados |
| 10 | VS | Eu... | Entrada de sinal Vsync |
| 11 | HS | Eu... | Entrada de sinal Hsync |
| 12 | GND | P | Terra de potência |
| 13 | B5 | Eu... | Introdução de dados em azul (MSB) |
| 14 | B4 | Eu... | Entrada de dados azul |
| 15 | B3 | Eu... | Entrada de dados azul |
| 16 | GND | P | Terra de potência |
| 17 | B2 | Eu... | Entrada de dados azul |
| 18 | B1 | Eu... | Entrada de dados azul |
| 19 | B0 | Eu... | Entrada de dados azul (LSB) |
| 20 | GND | P | Terra de potência |
| 21 | G5 | Eu... | Introdução de dados em verde (MSB) |
| 22 | G4 | Eu... | Introdução de dados verdes |
| 23 | G3 | Eu... | Introdução de dados verdes |
| 24 | GND | P | Terra de potência |
| 25 | G2 | Eu... | Introdução de dados verdes |
| 26 | G1 | Eu... | Introdução de dados verdes |
| 27 | G0 | Eu... | Introdução de dados em verde (LSB) |
| 28 | GND | P | Terra de potência |
| 29 | R5 | Eu... | Introdução de dados vermelhos (MSB) |
| 30 | R4 | Eu... | Entrada de dados em vermelho |
| 31 | R3 | Eu... | Entrada de dados em vermelho |
| 32 | GND | P | Terra de potência |
| 33 | R2 | Eu... | Entrada de dados em vermelho |
| 34 | R1 | Eu... | Entrada de dados em vermelho |
| 35 | R0 | Eu... | Introdução de dados em vermelho (LSB) |
| 36 | GND | P | Terra de potência |
| 37 | DCLK | Eu... | Relógio de amostra |
| 38 | GND | P | Terra de potência |
| 39 | L/R | Eu... | Selecionar direção de varredura esquerda ou direita |
| 40 | U/D | Eu... | Selecionar direção de varredura para cima ou para baixo |
Condições de funcionamento típicas
| Ponto | Símbolo | Valores | Unidade | ||
| Minha. | Tipo. | Max. - O quê? | |||
| Voltagem de potência | CCC | 3.1 | 3.3 | 3.5 | V |
| VLED | 4.8 | 5 | 5.2 | V | |
| C.I.C. | - | 250 | 300 | mA | |
| Consumo corrente | ILED | - | 500 | 550 | mA |
| Alta tensão de entrada lógica | VIH | 0.7VCC | - | CCC | V |
| Lógico de entrada de baixa tensão | VIL | 0 | - | 0.3VCC | V |
| Tempo de vida útil do LED | - | 40,000 | - | - | Horário |
Especificações ópticas
| Ponto | Símbolo | Condição | Valores | Unidade | ||
| Minha. | Tipo. | Max. - O quê? | ||||
| Ângulo de visão (CR≥ 10) | θL | Φ=180° ((9 horas) | 60 | 70 | - | grau |
| θR | Φ=0°(3 horas) | 60 | 70 | - | ||
| θT | Φ=90° ((12 horas) | 40 | 50 | - | ||
| θB | Φ=270° ((6 horas) | 60 | 70 | - | ||
| Tempo de resposta | Tons | Normal θ=Φ=0° | - | 10 | 20 | msec |
| TOFF | - | 15 | 30 | msec | ||
| Relação de contraste | CR | 400 | 500 | - | - | |
| Cromaticidade da cor | WX | 0.26 | 0.31 | 0.36 | - | |
| WY | 0.28 | 0.33 | 0.38 | |||
| Luminância | L | 250 | 300 | - | cd/m2 | |
| Uniformidade da luminância | OU | 70 | 75 | - | % | |

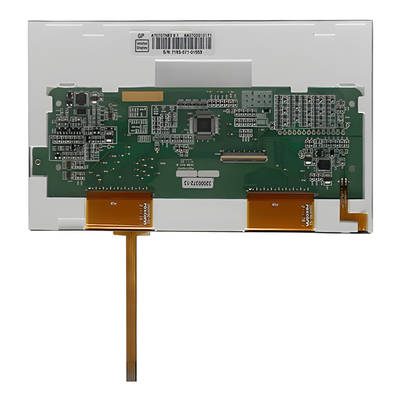

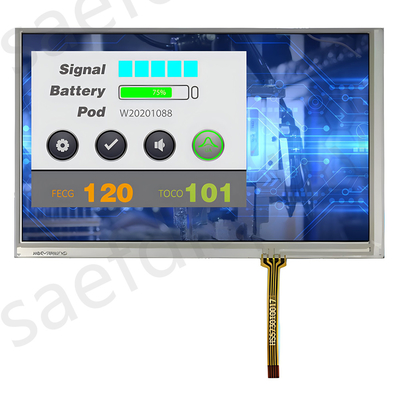

7" TFT 800x480 pontos com RTP Imagem do Produto
