Detalhes do produto:
|
| Produto: | 9 polegadas RGB TFT | Resolução: | 800 RGB x 480 |
|---|---|---|---|
| Ecrã táctil: | RTP | Interface: | RGB |
| Luminância de superfície: | 400 cd/m2 (nits) | Direção de visualização: | 6H |
| Número de pin: | 50 pinos | Esboço Dim.: | 211.1 ((W) × 126,5 ((H) × 7,3 ((D) (mm) |
| Área ativa: | 201.8 (H) x 114,5 ((V) (mm) | Tratamento de superfície: | Revestimento duro ((3H) |
| Exibir cores: | 16,7 M | Conexão: | ZIF |
| Temperatura operacional.: | -20°C a +70°C | Temperatura de armazenamento.: | -30°C a +80°C |
| Certificado: | ISO 9001:2015 / ISO 14001:2015 | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Ecrã de exibição do dispositivo de beleza de 9 polegadas,Ecrã de exibição de aparelhos de beleza de 800x480,Ecrã de exibição do dispositivo de beleza RTP |
||
9 polegadas TFT LCD 800x480 com RTP Introdução ao produto
O SFTO900SH-7170A4T é um ecrã LCD TN TFT de alto brilho de 800 × 4800.Este módulo TFT adota a tecnologia TN, com uma relação de aspecto típica de 4:3 e um grande ângulo de visão (70/70/50/70 graus), que tem uma boa vantagem de custo e melhora a experiência visual dos seus produtos para os clientes.
Além disso, o SFTO900SH-7170A4T oferece três características do produto: alto brilho (1000 cd/m2), alto contraste (800:1) e anti-reflexo.Estas características melhoram a exibição da imagem em ambientes de iluminação complexos, melhorando a experiência visual dos produtos dos clientes em várias condições.
O módulo TFT adota uma interface RGB de 24 bits (conector Hirose FT12A-50S-0.5H).e interfaces RGB, dependendo dos requisitos do MCU do cliente. É amplamente utilizado em instrumentos e medidores, dispositivos Bueaty, dispositivos GPS, terminais POS, leitores de caixa, scanners,Automatização residencial, chamadas de conferência, analisadores, aparelhos domésticos, automação doméstica e sistemas de segurança.
Características
| Ponto | Especificações |
| Tamanho do LCD | 9.0 polegadas (diagonalmente) |
| Elementos de controlador | Matriz ativa TFT a-Si |
| Resolução | 800 × 3 ((RGB) × 480 |
| Modo de exibição | Normalmente Branco, Transmissível |
| Pitch de ponto | 0.0825 ((W) × 0.2327 ((H) mm |
| Área activa | 198.000(W) × 111,696 ((H) mm |
| Tamanho do módulo | 211.1 ((W) × 126,5 ((H) × 5,9 ((D) mm |
| Tamanho do módulo (com RTP) | 211.1 ((W) × 126,5 ((H) × 7,3 ((D) mm |
| Tratamento de superfície | Anti-Relâmpago |
| Disposição de cores | Faixa RGB |
| Interface | RGB |
| Direção de visualização ((Inversão cinza) | 6 horas |
| Consumo de energia da luz de fundo | 2.046W ((Tip.) |
| Consumo de energia do painel | 0.360W (tipo) |
| Peso | TBD |

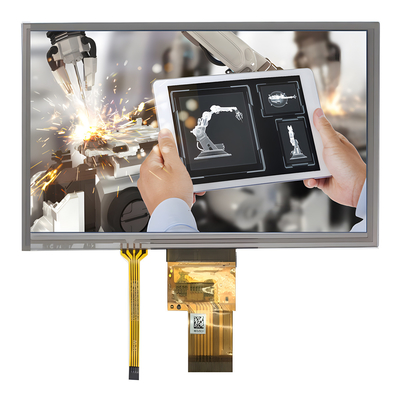

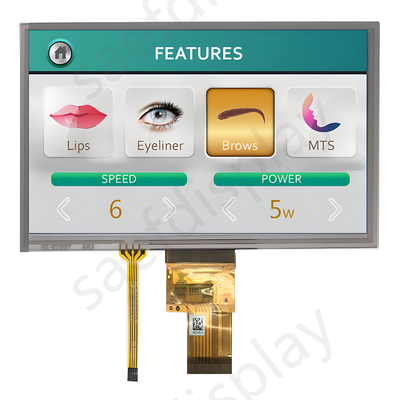

9 polegadas TFT LCD 800x480 com produto RTPDesenho
Classificações máximas absolutas
|
Ponto |
Símbolo |
Valores |
Unidade |
Observação |
|
| Minha. | Max. - O quê? | ||||
|
Voltagem de potência |
DVDD | -Não.3 | 5.0 | V | |
| AVDD | -Não.5 | 13.5 | V | ||
| VGH | 13.0 | 19.0 | V | ||
| VGL | - Doze.0 | - Dois.0 | V | ||
| VGH-VGL | - | 31.0 | V | ||
|
Temperatura de operação Temperatura de armazenamento |
TOP | - 20 | 70 | °C | |
| TST | - Trinta | 80 | °C | ||
| Voltagem inversa de LED | VR | - | 1.2 | V | Cada LED Nota 2 |
| Corrente LED para a frente | Se | - | 25 | mA | Cada LED |
Consumo atual
(GND=AVSS=0V)
|
Ponto |
Símbolo |
Valores |
Unidade |
Observação |
||
| Minha. | Tipo. | Max. - O quê? | ||||
|
Corrente para o condutor |
IGH | - | 0.3 | 1 | mA | VGH = 17,0 V |
| IGL | - | 0.3 | 1 | mA | VGL = -5,0V | |
| IDVDD | - | 5.5 | 10 | mA | VCC = 3,3 V | |
| IAVDD | - | 32 | 50 | mA | AVDD = 10,4 V | |
Condições de condução com luz de fundo
|
|
Símbolo |
Valores |
Unidade |
||
| Minha. | Tipo. | Max. - O quê? | |||
| Voltagem para luz de fundo LED | VL | 8.4 | 9.3 | 10.2 | V |
| Corrente para luz de fundo LED | II | 198 | 220 | 242 | mA |
| Tempo de vida útil do LED | - | 40,000 | - | - | Horário |
Definição de pin
| - Não, não. | Símbolo | I / O | Função |
| 1 | VLED | - | Potência para luz de fundo LED |
| 2 | VLED | - | Potência para luz de fundo LED |
| 3 | GLED | - | Base para iluminação de fundo LED |
| 4 | GLED | - | Base para iluminação de fundo LED |
| 5 | GND | P | Terra de potência |
| 6 | VCOM | Eu... | Voltagem comum |
| 7 | DVDD | P | Potência para circuito digital |
| 8 | Modo | Eu... | Selecionar o modo DE/SYNC |
| 9 | DE | Eu... | Ativar entrada de dados |
| 10 | VS | Eu... | Entrada de sincronização vertical |
| 11 | HS | Eu... | Entrada de sincronização horizontal |
| 12 - 19 | B7 - B0 | Eu... | Dados azuis (MSB) |
| 20 - 27 | G7 - G0 | Eu... | Dados verdes (MSB) |
| 28 - 35 | R7 | Eu... | Dados em vermelho (MSB) |
| 36 | GND | P | Terra de potência |
| 37 | DCLK | Eu... | Relógio de amostra |
| 38 | GND | P | Terra de potência |
| 39 | L/R | Eu... | Seleção esquerda / direita |
| 40 | U/D | Eu... | Seleção para cima/para baixo |
| 41 | VGH | P | Portão ON Voltage |
| 42 | VGL | P | Portão DE VOLTAÇÃO |
| 43 | AVDD | P | Potência para circuito analógico |
| 44 | Reinicialização | Eu... | Pin de reinicialização global. |
| 45 | NC | - | Não há ligação. |
| 46 | VCOM | Eu... | Voltagem comum |
| 47 | DITHB | Eu... | Função de diminuição |
| 48 | GND | P | Terra de potência |
| 49 | NC | - | Não há ligação. |
| 50 | NC | - | Não há ligação. |
9 polegadas TFT LCD 800x480 com produto RTPImagem
Teste de fiabilidade
| Ponto de ensaio |
Condição de ensaio
|
Inspecção após ensaio |
| Operação a altas temperaturas | 85°C durante 96 horas |
Após a conclusão do ensaio, as amostras LCD devem ser colocadas num ambiente de temperatura e umidade normais durante 2 a 4 horas ou mais antes da inspecção funcional e visual.As amostras não podem apresentar os seguintes defeitos:: 2Cada módulo testado só pode ser utilizado para um dos projectos de teste. |
| Operação a baixa temperatura | -30°C durante 96 horas | |
| Armazenamento a alta temperatura | 85°C durante 96 horas | |
| Armazenamento a baixa temperatura | -30°C durante 96 horas | |
| Função de alta temperatura Função de humidade | 60°C, 90%RH durante 72 horas | |
| Choque térmico | -10°C ((30min) ~+25°C ((5min) ~ +60°C ((30min) durante 10 ciclos | |
| Ensaio de vibração (sem operação) |
Frequência: 10~55Hz Amplitude:1.0mm Tempo de varredura: 11min Período de ensaio: 6 ciclos para cada direcção de X, Y, Z |
|
| Ensaio de eletricidade estática | Toque ±4KV, toque de ar ±8KV |
