Detalhes do produto:
|
| Produto: | 2.2 polegadas SPI TFT LCD | Resolução: | 176x220 |
|---|---|---|---|
| Ecrã táctil: | Com tela táctil Resistive | Interface: | SPI |
| Vidro de cobertura: | para ser personalizado | Direção de visualização: | 12:00 |
| IC do condutor: | ILI9225G ou equivalente | Conexão: | Enxaguante (customizável) |
| Luminância: | 250 cd/m2 (nits) | Número de pin: | 14 pinos |
| Duração de vida do LED: | 40,000 horas | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Display LCD TFT gráfico,2Display LCD TFT de 2 polegadas,Exposição de SPI TFT LCD |
||
2Descrição do produto
Especificações mecânicas
| Ponto | Especificações | Unidade |
| Dimensão de exibição | 2.2 | polegada |
| DIMENSÕES OUTLINE | 43 vezes 56,16 vezes 2.3 | mm |
| IC do condutor | ILI9225G | - |
| Tipo de interface | 4-SPI | - |
2.2 polegadas SPI QCIF Produto TFTDesenho
![]()
![]()
Descrição do PIN
| - Não, não. | NOME PIN | O/O | Descrição |
| 1 | GND | Eu... | Terra |
| 2 | Reinicialização | Eu... | LCM Reiniciar sinal de entrada |
| 3 | SCL | Eu... | Em Serial Interface, isso é usado como SCL. |
| 4 | D/C | Eu... | Em SPI de 4 linhas, este pin é usado como D/CX (seleção de dados/comandos). |
| 5 | CSX | Eu... | Pin de entrada para o sinal de seleção de chips |
| 6 | SDA/SDO | Eu... | Data de entrada/data de saída |
| 7 | NC | - | - |
| 8 | GND | Eu... | Terra |
| 9 | CCC | Eu... | Fornecimento de energia 2.8V Voltagem |
| 10 | A | O | Anodo LED |
| 11 a 14 | K1-K4 | O | Cátodo LED |
Limite máximo absoluto
| Ponto | Símbolo | Valor | Unidade |
| Tensão de alimentação para a lógica | VDD | 1.6~3.3 | V |
| Voltagem de entrada | Vinho | VDD+0.3 | V |
| Temperatura de funcionamento | Topr | - 20 a 70 | °C |
| Temperatura de armazenamento | Tstg | - 30 a 80 | °C |
Luz de fundo Características elétrico-ópticas
| Ponto | Símbolo | MIN | TYP | Max. | UNIT |
Teste Condição |
| Tensão de alimentação | Vf | 3.0 | 3.2 | 3.4 | V | Se=60 mA |
| Corrente de abastecimento | Se | - | 60 | - | mA | - |
| Voltagem inversa | - Não. | - | - | 5 | V | - |
| Dissipação de energia | Pd | - | 19.2 | - | mW | - |
| Intensidade luminosa para LCM |
- |
200 | 250 | - | Cd/m2 | Se=60 mA |
| Uniformidade para a MCL | - | 80 | - | - | Percentagem | Se=60 mA |
| Cor da luz de fundo | Branco | |||||
Características ópticas
| - Não, não. | Ponto de referência | Símbolo | Condições | Especificações | Unidade | |||
| Min. | Tipo | Max. | ||||||
| 1 | Tempo de resposta | Tr+Tf | 25°C | - | 20 | - | Srta. | |
| 2 | Transmitância (com PL) | T (%) | - | - | 5.0 | - | - | |
| 3 | Taxa de contraste | Cr |
θ=0, Ângulo de visão normal |
- | 500 | - | - | |
| 4 |
Ângulo de visão
|
O que é? | θR | CR>10 | - | 55 | - | Deg |
| θL | - | 55 | - | |||||
| Ver. | Θ+ | - | 55 | - | ||||
| - Não. | - | 25 | - | |||||

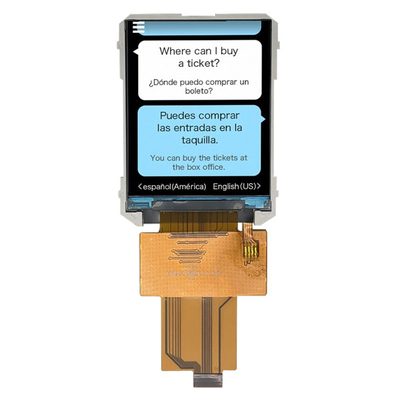

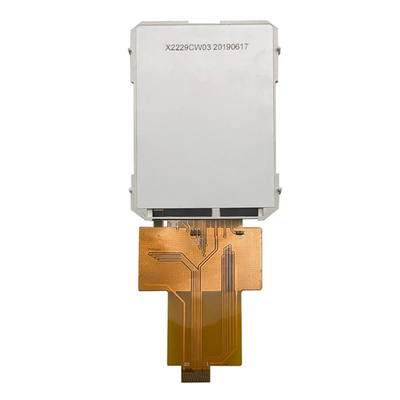

2.2 polegadas SPI QCIF TFT Imagem do produto
![]()
![]()
![]()
