Detalhes do produto:
|
| Produto: | 2Display TFT redondo de 0,8 polegadas | Resolução: | 480 (RGB) x 480 pontos |
|---|---|---|---|
| Ecrã táctil: | Ecrã sensível ao toque capacitivo (CTP) | Direção de visualização: | Ângulo de visão completo do IPS |
| IC do condutor: | SC7701S | Número de pin: | 30 pinos |
| Conexão: | ZIF | Luminância de superfície: | 250 cd/m2 (nits) |
| Interface: | RGB 18 bits | Duração de vida do LED: | 40,000 horas |
| Parte superior:: | -20°C a +70°C | Dimensão de contorno: | 86.7 ((W)) × 86.7 ((H) × 4.19 ((T) mm |
| Atividade: | 70.13 ((W) x70.13 ((H) mm | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Display LCD TFT de 480 x 480,2Display LCD TFT de 0 |
||
2.8 polegadas capacitivo touchscreen Round TFT Mold Descrição
Este produto tem a característica de baixa tensão de entrada, VDD: 2,7 ~ 3,6V. Devido ao uso da tecnologia IPS, o produto tem um ângulo de visão de 80 graus de qualquer direção.O produto utiliza valores RGB 18BIT como interface da CPU e está equipado com um circuito de alimentação internoEste produto é concebido com uma tela sensível ao toque capacitiva (CTP), que é mais conveniente de utilizar e proporciona aos utilizadores uma experiência muito boa.
| Informações gerais | Especificações | Unidade |
| Painel principal | ||
| Área de exibição ((AA)) | 70.128 ((H) *70.128 ((V) (2.8 polegadas)) | mm |
| Elementos de controlador | Matriz ativa TFT a-Si | - |
| Mostrar cores | 16.7M | cores |
| Número de pixels | 480 ((RGB) * 480 | pontos |
| Disposição de pixels | Faixa vertical RGB | - |
| Pitch de pixels | 0.180 ((H) *0.180 ((V) | mm |
| Ângulo de visão | Todos | A partir das 18h |
| IC de unidade | ST7701S | - |
| Disposição de pixels de cor | Faixa vertical RGB | |
| Modo de exibição | Transmissor/ Normalmente preto | - |
| Temperatura de funcionamento | -20+70 | °C |
| Temperatura de armazenamento | -30 ¢ + 80 | °C |
Informações mecânicas
| Ponto | Minha. | Tipo. | Max. - O quê? | Unidade | Notas | |
| Tamanho do módulo | Horizontal ((H) | - | 86.7 | - | mm | -Não.1 |
| Vertical ((V) | - | 86.7 | - | mm | -Não.1 | |
| Profundidade ((D) | - | 4.19 | - | mm | ± 0.3 | |
| Peso | - | TBD | - | g | - | |
2.8 polegadas 480x480 Round TFT LCD Display Module Desenho
Descrição do PIN
| Pin NO. | Símbolo | Nível | Função |
| 1 | LEDA | H | Iluminação de fundo+ |
| 2 | LEDK1 | L | Luz de fundo... |
| 3 | LEDK2 | L | Luz de fundo... |
| 4 | LEDK3 | L | Luz de fundo... |
| 5 | LEDK4 | L | Luz de fundo... |
| 6 | VDD 2,8 V | H | Fornecimento de energia ((2,5-3,3V) |
| 7 | Capacidade de carga | H | Fornecimento de energia ((1,65-3,3V) |
| 8 | LCM RST | H/L | Pin de reinicialização do hardware LCM |
| 9 | TE | H/L | Eficiência de efeito de rasgo |
| 10 | PWM | H/L | Luz de fundo ligada/desligada. |
| 11 | GND | L | Terra |
| 12 | D0P | H/L | HSSI_D0+ são linhas de sinal de dados diferenciais. |
| 13 | D0N | H/L | HSSI_D0- são linhas de sinal de dados diferenciais. |
| 14 | GND | L | Terra |
| 15 | D1P | H/L | HSSI_D1+ são linhas de sinal de dados diferenciais. |
| 16 | D1N | H/L | HSSI_D1- são linhas de sinal de dados diferenciais. |
| 17 | GND | L | Terra |
| 18 | CP | H/L | HSSI_CLK+ são linhas de sinal de dados diferenciais. |
| 19 | CN | H/L | HSSI_CLK- são linhas de sinal de dados diferenciais. |
| 20 | GND | L | Terra |
| 21 | NC | NC | |
| 22 | GND | L | Terra |
| 23 | NC | NC | |
| 24 | GND | L | Terra |
| 25 | TP-INT | H/L | Pin de interrupção |
| 26 | TP-SDA | H/L | Pin de entrada de dados de série |
| 27 | TP-SCL | H/L | Entrada de relógio em série |
| 28 | TP-REST | H/L | TP Hardware reset pin |
| 29 | TP-VCC | H/L | Fonte de alimentação 2,8 V |
| 30 | GND | L | Terra |
Classificações máximas absolutas
|
Ponto |
Símbolo |
Valores |
Unidade |
|
| Min. | Max. - O quê? | |||
| Tensão de alimentação para circuito lógico | CICV | -Não.3 | 4.6 | V |
| Tensão de alimentação para circuito analógico | VCI | -Não.3 | 4.6 | V |
Características elétricas de corrente contínua
|
Ponto |
Símbolo |
Valores |
Unidade |
Observação |
||
| Min. | Tipo | Max. - O quê? | ||||
| Fornecimento de energia | CCC | 2.7 | 2.8 | 3.3 | V | |
| Modo normal Consumo corrente | C.I.C. | - | - | 55 | mA | VCC=2,8V |
| Portão TFT ON Voltage | VGH | 11.5 | 12 | 16 | V | |
| Portão TFT DE VOLTAÇÃO | VGL | - 8 | - Doze | - Doze | V | |
Características da unidade de luz de fundo
|
Ponto |
Símbolo |
Valores |
Unidade |
Observação |
||
| Min. | Tipo | Max. - O quê? | ||||
| Voltagem de alimentação | Vf | 2.7 | - | 3.3 | V | |
| Fornecimento a prazo corrente | Se | - | 80 | - | mA | |
| Luminância LCM | LV | 220 | 250 | - | cd/m2 | IB=80mA |
| Uniformidade | / | 80 | % | - | ||

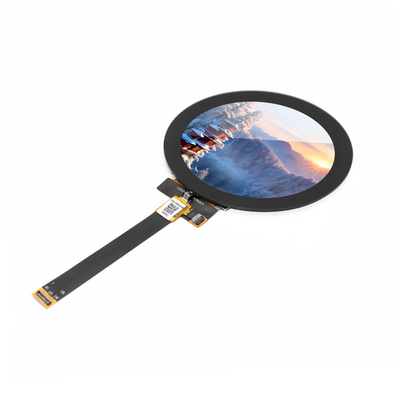

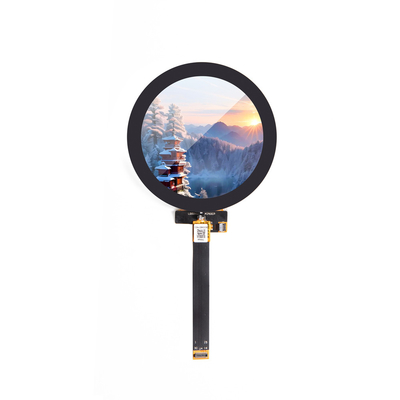

2.8 polegadas 480x480 Round TFT LCD Display Module Imagem do produto
Teste de fiabilidade
|
Ponto de ensaio |
Condição de ensaio
|
Inspecção após ensaio |
| Operação a altas temperaturas | 70°C durante 96 horas |
Após a conclusão do ensaio, as amostras LCD devem ser colocadas num ambiente de temperatura e umidade normais durante 2 a 4 horas ou mais antes da inspecção funcional e visual.As amostras não podem apresentar os seguintes defeitos:: 2Cada módulo testado só pode ser utilizado para um dos projectos de teste. |
| Operação a baixa temperatura | -20°C durante 96 horas | |
| Armazenamento a alta temperatura | 80°C durante 96 horas | |
| Armazenamento a baixa temperatura | -30°C durante 96 horas | |
| Função de alta temperatura Função de humidade | 60°C, 90%RH durante 72 horas | |
| Choque térmico | -10°C ((30min) ~+25°C ((5min) ~ +60°C ((30min) durante 10 ciclos | |
| Ensaio de vibração (sem operação) |
Frequência: 10~55Hz Amplitude:1.0mm Tempo de varredura: 11min Período de ensaio: 6 ciclos para cada direcção de X, Y, Z |
|
|
Ensaio de eletricidade estática |
Toque ±4KV, toque de ar ±8KV |
