Detalhes do produto:
|
| Palavras-chave: | TFT com ecrã sensível ao toque de 7 polegadas | Ecrã táctil: | CTP ((Ecrã sensível ao toque capacitivo) |
|---|---|---|---|
| Resolução: | pontos 1024x600 | Dimensão do vidro de tampa: | Konning Gorilla 2 |
| Interface LCM: | RGB | Luminância de superfície: | 1000 lêndeas |
| IEM: | com EMI blindado | Dureza da superfície: | >7H |
| Resistência ao choque: | IK08 | Duração de vida do LED: | 40,000 horas |
| Pins: | 50 pinos | Direção de visualização: | Todos os ângulos de visão ((80/80/80/80) |
| Dustproof: | com 3M VHB | Interface CTP: | I2C |
| Temperatura operacional.: | – 30℃ a +75℃ | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Ik08 TFT Display,vidro 3mm TFT Display |
||
Introdução ao produto
A tecnologia SAEF SFTO700XC-7026ACT usa vidro Corning Gorilla 3mm como placa de cobertura, que tem resistência ao impacto IK08 e uma dureza de superfície de até 7H.Existem várias opções funcionais para o tratamento da superfície do vidro, como antibacteriano, à prova d'água, anti impressão digital, anti brilho, e anti reflexo.O tamanho do vidro de cobertura pode ser personalizado de acordo com a aplicação do clientePara conseguir a prevenção de poeira, aplicaremos 3M VHB nos degraus na parte de trás do vidro, o que pode impedir completamente a entrada de poeira no dispositivo do utilizador.Também realizamos tratamento anti-estáticoAtravés de testes de eletricidade estática de contacto, o nível de eletricidade estática do produto/equipamento do utilizador atingiu 8 KV e através de testes de eletricidade estática de ar, atingiu 10 KV.Outra opção de aplicação é que o produto pode ter efeitos de toque perfeitos, com as mãos nuas ou usando luvas de plástico.
A tecnologia SAEF SFTO700XC-7026ACT é actualmente utilizada por clientes com um brilho de 1000 nits.500nits e 1500nits para satisfazer as necessidades dos utilizadores em diferentes ambientes.
Detalhes rápidos do produto
1. Dimensão LCD: 7 ′′ polegadas TFT
2Resolução: 1024x600
3Ângulo de visão: livre, todos os ângulos de visão
4- Dimensão do contorno: 164x97x2.6mm
5Tipo de interface LCM: RGB
6Tipo de interface CTP: I2C
7. Temperatura: -30°C a +75°C; Tst -30°C a +80°C
8Painel de toque: Capacitativo touch screen ((CTP))
Especificações
| Características | Especificações | |
| Espetáculo de exibição. | Tipo LCD | 7.0 polegadas |
| Resolução (H) | 1024 ((RGB) × 600 | |
| Tipo de tecnologia | a-Si TFT | |
| Configuração de pixels | Faixa vertical RGB | |
| Modo de exibição | Normalmente preto. | |
| Tratamento de superfície | Glare | |
| Direção de visualização | Todos | |
| Direção de inversão da escala cinzenta | - Não, não. | |
|
Mecânico Características |
OutlineDimenções (W x H x T) (mm) | 218.42*146.9*9.55 |
| Área ativa ((mm) | 154.21 x 85.92 | |
| Com e sem ecrã táctil | Com a CTP | |
| Tipo de conector de correspondência | 50PIN 0,5PITCH | |
| Tipo de luz de fundo | LED | |
| Peso (g) | TBD | |
| Características elétricas | Interface | RGB |
| Número de cores | 16.7M | |
| IC do condutor | O número de veículos deve ser igual ou superior a: | |
| IC CTP | GT928 | |
Desenho
| - Não, não. | Nome do pin | Descrição |
| 1 | LED-A1 | Voltagem de potência para luz de fundo LED Anodo |
| 2 | LED-A2 | Voltagem de potência para luz de fundo LED Anodo |
| 3 | LED-K1 | Voltagem de potência para catodo de retroiluminação LED |
| 4 | LED-K1 | Voltagem de potência para catodo de retroiluminação LED |
| 5 | GND | Terra de potência |
| 6 | VCOM | Voltagem VCOM |
| 7 | DVDD | Potência para circuito digital |
| 8 | Modo | Controle do modo DE ou HV.Modo H:DE.Modo L:HSD/VSD |
| 9 | DE | Ativar dados |
| 10 | VS | Entrada de sinal Vsync |
| 11 | HS | Entrada de sinal Hsync |
| 12 | B7 | Sinal de dados azul (MSB) |
| 13 | B6 | Sinais de dados azuis |
| 14 | B5 | Sinais de dados azuis |
| 15 | B4 | Sinais de dados azuis |
| 16 | B3 | Sinais de dados azuis |
| 17 | B2 | Sinais de dados azuis |
| 18 | B1 | Sinais de dados azuis |
| 19 | B0 | Sinal de dados azul (LSB) |
| 20 | G7 | SIGNAL DE DADOS VERDE (MSB) |
| 21 | G6 | SIGNAL DE DADOS VERDE |
| 22 | G5 | SIGNAL DE DADOS VERDE |
| 23 | G4 | SIGNAL DE DADOS VERDE |
| 24 | G3 | SIGNAL DE DADOS VERDE |
| 25 | G2 | SIGNAL DE DADOS VERDE |
| 26 | G1 | SIGNAL DE DADOS VERDE |
| 27 | G0 | SIGNAL DE DADOS VERDE (GSB) |
| 28 | R7 | Signal de dados vermelho (MSB) |
| 29 | R6 | Sinais de dados vermelhos |
| 30 | R5 | Sinais de dados vermelhos |
| 31 | R4 | Sinais de dados vermelhos |
| 32 | R3 | Sinais de dados vermelhos |
| 33 | R2 | Sinais de dados vermelhos |
| 34 | R1 | Sinais de dados vermelhos |
| 35 | R0 | RED (signal de dados vermelho) |
| 36 | GND | Terra de potência |
| 37 | DCLK | RELOJO DOT |
| 38 | GND | Terra de potência |
| 39 | L/R | Selecione a direcção de digitalização esquerda ou direita. |
| 40 | U/D | Selecionar para cima ou para baixo direção de digitalização. |
| 41 | VGH | Portão ON Voltage |
| 42 | VGL | Portão DE VOLTAÇÃO |
| 43 | AVDD | Voltagem de energia para circuito analógico. |
| 44 | Reinicialização | Pin de redefinição global |
| 45 | NC | Não há ligação. |
| 46 | VCOM | Voltagem VCOM |
| 47 | DITHB |
Função de diminuição.H:6 bits de resolução ((últimos 2 bits de dados de entrada Truncado) Resolução L:8 bits (configuração padrão) |
| 48 | GND | Terra de potência |
| 49 | NC | Não há ligação. |
| 50 | NC | Não há ligação. |

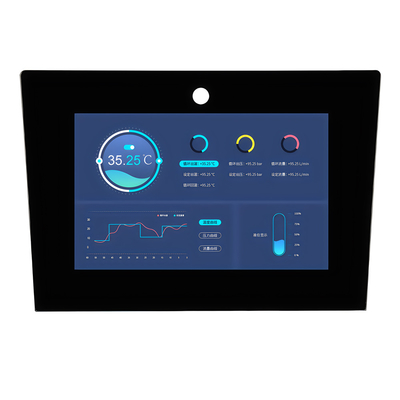

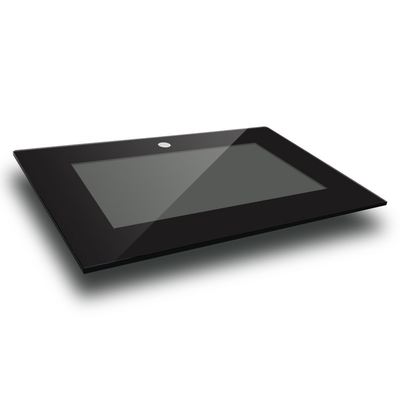

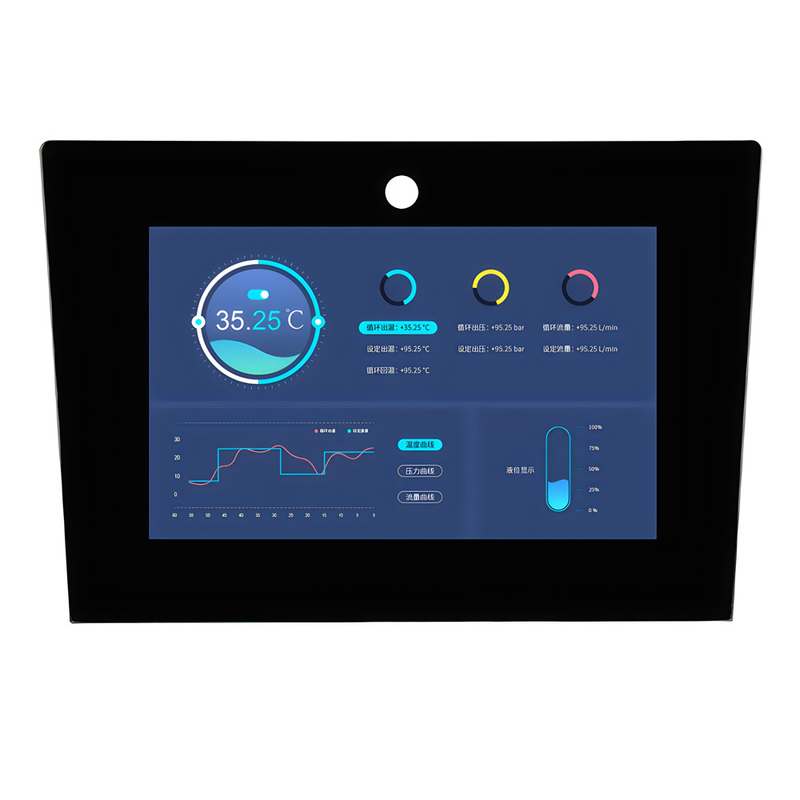

Imagem do produto
