Detalhes do produto:
|
| Palavras-chave: | TFT de 7 polegadas | Ecrã táctil: | CTP ((Ecrã sensível ao toque capacitivo) |
|---|---|---|---|
| Resolução: | pontos 1024x600 | Dimensão do vidro de tampa: | Gorila Konning |
| Interface LCM: | Mipi | Luminância de superfície: | 300 cd/m2 (até 1500 nits) |
| IEM: | com blindagem EMI | Dureza da superfície: | >7H |
| Resistência ao choque: | IK08 | Duração de vida do LED: | 40,000 horas |
| Pins: | 30 pinos | Direção de visualização: | Todos os ângulos de visão ((80/80/80/80) |
| Interface CTP: | I2C | Temperatura operacional.: | – 20℃ a +70℃ |

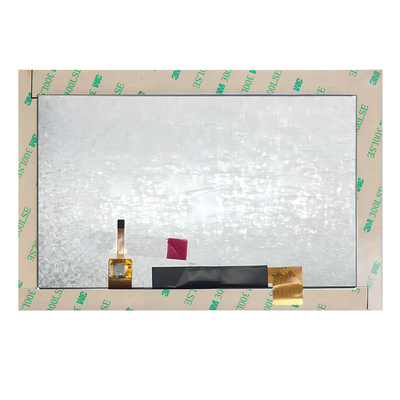

| Conformidade: | Compatível com o REACH & RoHS | Dustproof: | com 3M VHB |
| Destacar: | 7H Dureza TFT touch screen,TFT de tela sensível ao toque de 7 polegadas,TFT com ecrã táctil IK08 |
||
A tecnologia SAEF SF-TO700B-8857A-CT usa vidro Corning Gorilla 2 mm como placa de cobertura, que tem resistência ao impacto IK08 e uma dureza de superfície de até 7H.Existem várias opções funcionais para o tratamento da superfície do vidro, como antibacteriano, à prova d'água, anti impressão digital, anti brilho, e anti reflexo.O tamanho do vidro de cobertura pode ser personalizado de acordo com a aplicação do clientePara conseguir a prevenção de poeira, aplicaremos 3M VHB nos degraus na parte de trás do vidro, o que pode impedir completamente a entrada de poeira no dispositivo do utilizador.Também realizamos tratamento anti-estáticoAtravés de testes de eletricidade estática de contacto, o nível de eletricidade estática do produto/equipamento do utilizador atingiu 8 KV e através de testes de eletricidade estática de ar, atingiu 10 KV.Outra opção de aplicação é que o produto pode ter efeitos de toque perfeitos, com as mãos nuas ou usando luvas de plástico.
A tecnologia SAEF SF-TO700B-8857A-CT é actualmente utilizada por clientes com um brilho de 300 nits.e 1500nits para satisfazer as necessidades dos utilizadores em diferentes ambientes.
Detalhes rápidos do produto
1. Dimensão LCD: 7 ′′ polegadas TFT
2Resolução: 1024x600
3Ângulo de visão: livre, todos os ângulos de visão
4- Dimensão do contorno: 164x97x2.6mm
5Tipo de interface LCM: MIPI
6Tipo de interface CTP: I2C
7. Temperatura: -20°C a +70°C; Tst -30°C a +80°C
8Painel de toque: Capacitativo touch screen ((CTP))
Especificações
| Ponto | Conteúdo | UNIT |
| Tipo de LCD | 7.0 TFT-LCD, transmissor | |
| Dimensão de contorno | 190.0 (V) x 138.0 (H) x 5.78 (T) | mm |
| Área ativa | 85.92 ((V) x154.21 ((H) | mm |
| Direção de visão | TODAS Ângulos de visão | --- |
| Mostrar cor | 16.7M | |
| Número de pontos | 1024 ((RGB) x 600 | Pontos |
| Pitch de ponto (H × V) | 0.1506 ((W) x 0,1432 ((H) | mm |
| Tipo Assy | COG+FPC+BL+CTP | --- |
| Luz de fundo | Luz de fundo LED BLANCO | - |
| Interface | Interface MIPI | |
| Peso | TBD | g |
Módulo LCD TFT de 7 polegadas 1024x600 interface MIPI IPS com desenho do produto CTP
![]()
![]()
| Número do PIN. | Símbolo | Função |
| 1 | VLED+ | Anodo LED |
| 2 | VLED+ | Anodo LED |
| 3 | VGH | Potência positiva para TFT |
| 4 | VGL | Potência negativa para TFT |
| 5 | UPDN | Porta para cima ou para baixo, controlo de varredura. UPDN = L, saída STV2 pulso de arranque vertical e saída UD pin lógica L para o driver de porta. (padrão) UPDN = ′H′, STV1 saída pulso de arranque vertical e UD pin saída lógica ′H′ para controlador de porta |
| 6 | SHLR | Fonte de controlo de sequência direita ou esquerda. SHLR = ?? L??, deslocamento para a esquerda: últimos dados = S1←S2←S3..........←S1536 = primeiros dados. SHLR = ?? H??, deslocamento para a direita: primeiros dados = S1→S2→S3........→S1536 = últimos dados. (default) |
| 7 | VLED- | Cátodo LED |
| 8 | VLED- | Cátodo LED |
| 9 | AVDD | Potência para circuito analógico |
| 10 | GND | Terra |
| 11 | D3P | Entrada de dados MIPI. |
| 12 | D3N | Entrada de dados MIPI. |
| 13 | GND | Terra |
| 14 | D2P | Entrada de dados MIPI. |
| 15 | D2N | Entrada de dados MIPI. |
| 16 | GND | Terra |
| 17 | CLKP | Entrada do relógio MIPI |
| 18 | CLKN | Entrada do relógio MIPI |
| 19 | GND | Terra |
| 20 | D1P | Entrada de dados MIPI. |
| 21 | D1N | Entrada de dados MIPI. |
| 22 | GND | Terra |
| 23 | D0P | Entrada de dados MIPI. |
| 24 | D0N | Entrada de dados MIPI. |
| 25 | GND | Terra |
| 26 | STBYB | Modo de espera. STBYB = H, operação normal (default) STBYB = L, o controlador de tempo, o driver de origem será desligado, todas as saídas são GND. |
| 27 | Reinicialização | Pin de reinicialização global, baixo ativo para entrar no estado de reinicialização, puxe alto normalmente, liga-se a um circuito de reinicialização RC para estabilidade. |
| 28 | VDD ((1.8V) | Circuito digital |
| 29 | VDD ((1.8V) | Circuito digital |
| 30 | VCOMIN | Voltagem comum |

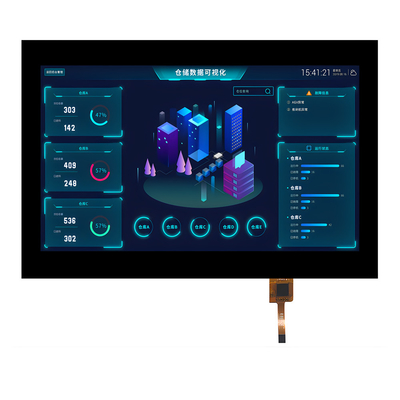

Módulo LCD TFT de 7 polegadas 1024x600 interface MIPI IPS com Imagem do Produto CTP
![]()
![]()
