Módulo LCD TFT de tela sensível ao toque de 5 polegadas

Módulo LCD TFT de tela sensível ao toque de 5 polegadas
Módulo LCD TFT de tela sensível ao toque de 5 polegadas Módulo LCD TFT de tela sensível ao toque de 5 polegadas

Imagem Grande :  Módulo LCD TFT de tela sensível ao toque de 5 polegadas

Detalhes do produto:
Lugar de origem: ShenZhen / China
Marca: SAEF
Certificação: ISO9001 / ISO14000
Número do modelo: SF-TC500I-8725B-CT
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 3 PCes
Preço: Custom item, Just for Reference
Detalhes da embalagem: Pacote de exportação padrão
Tempo de entrega: 3-5 semanas
Termos de pagamento: L/C, T/T, Western Union, PayPal
Habilidade da fonte: 3000 mil por mês.

Módulo LCD TFT de tela sensível ao toque de 5 polegadas

descrição
Produto: 5" IPS TFT LCD Resolução: 720 x 1280 pontos
Interface: MIPI (customizável) Ecrã de Toque: écran sensível capacitivo
Direção de visualização: IPS Todos os ângulos de visão ((85/85/85/85) Estrutura do PCAP: GFF
Controlador do LCD: ILI9881C Controlador CTP: GT911
Dimensão do vidro de tampa: Personalizável Número de pin: 25 pinos
Conexão: FPC Plugging (customizável) Luminância de superfície: 300 cd/m2 (nits)
Duração de vida do LED: 40,000 horas Conformidade: Compatível com o REACH & RoHS
Destacar:

Exposição de TFT LCD da relação de MIPI

,

Módulo de exibição LCD TFT de 5 polegadas

,

Exposição capacitiva de TFT Lcd do écran sensível



Ecrã sensível ao toque TFT LCD de 5 polegadas 720*1280 pontos Introdução ao produto





Revisão rápida do produto

  • Número de modelo SF-TC500I-8725B-CT
  • LCD TFT de 5 polegadas
  • Resolução de 720*1280 pontos
  • IPS, todos os ângulos
  • Interface TFT LCD: MIPI
  • com ecrã sensível ao toque capacitivo
  • Interface CTP: I2C





Descrição



O Saef Technology SF-TC500I-8725B-CT é um módulo LCD TFT de 5 ′′ de tamanho diagonal com resolução de 720x1280 pixels. Este módulo é integrado com IC ILI9881C;Inclui as funções do IC do controlador e do condutor, suporta a interface MIPI, e a tensão de alimentação (Vdd) varia de 2,6V a 3,3V. valor típico 2,8V. Esta direção de visualização do módulo é o ângulo de visualização livre do tipo IPS ((85/85/85/85).



O módulo SF-TC500I-8725B-CT TFT LCD é de modo retrato com brilho de 300 nits.Pode funcionar a temperaturas de -20°C a +70°CEste módulo LCD TFT de 5 ′′ é amplamente utilizado em aparelhos industriais, scanners, automação residencial, sistemas de controlo de acesso, equipamentos de monitorização, analisadores,Sistema de segurança, sistema de irrigação de jardins, etc.



Características



Produto: 5" IPS TFT LCD
Resolução: 720x1280 pontos
Interface: MIPI
Direção de visualização: IPS Ângulo de visão completo ((85/85/85/85)
Controlador LCD: ILI9881C
Dimensão do vidro da tampa: Personalizável
Ecrã táctil: Ecrã sensível ao toque
Estrutura do PCAP: GFF
Controlador CTP: GT911
Número do pin: 25 pinos
Luminância superficial: 300 Cd/m2 (nits)
Conexão: FPC Plugging (customizável)
Duração de vida do LED: 40000 horas
Conformidade: Compatível com o REACH & RoHS





Ecrã sensível ao toque TFT LCD de 5 polegadas 720*1280 pontos desenho do produto



Módulo LCD TFT de tela sensível ao toque de 5 polegadas 0

Módulo LCD TFT de tela sensível ao toque de 5 polegadas 1Módulo LCD TFT de tela sensível ao toque de 5 polegadas 2



Descrição do PIN



- Não, não. NOME PIN O/O Descrição
1 LEDA O Anodo LED
2 LEDK O Cátodo LED
3 CCC Eu... Fornecimento de energia 2,8 V
4 CICV Eu... Fornecimento de energia 1.8V/2.8V Tensão
5 GND Eu... Terra de potência
6 CLKP O/O Sinais de relógio DSI-CLK+
7 CLKN O/O DSI-CLK- sinais de relógio
8 GND Eu... Terra de potência
9 D0N O/O DSI-D0- sinais de dados
10 D0P O/O Sinais de dados DSI-D0+
11 GND Eu... Terra de potência
12 D1N O/O DSI-D1- sinais de dados
13 D1P O/O Sinais de dados DSI-D1+
14 GND Eu... Terra de potência
15 D2N NC DSI-D2- sinais de dados
16 D2P NC Sinais de dados DSI-D2+
17 GND Eu... Terra de potência
18 D3N NC DSI-D3- sinais de dados
19 D3P NC Sinais de dados DSI-D3+
20 GND Eu... Terra de potência
21 TE Eu... Pin de saída de efeito de rasgo
22 LCD_ID Eu... LCD_ID
23 Reinicialização Eu... Registro selecionar pin
24 GND Eu... Terra de potência
25 GND Eu... Terra de potência


Limite máximo absoluto



Ponto Símbolo Valor Unidade
Tensão de alimentação para a lógica VDD 0.3~4.6 V
Voltagem de entrada Vinho VDD+0.3 V
Temperatura de funcionamento Topr - 20 a 70 °C
Temperatura de armazenamento Tstg - 30 a 80 °C



Características de corrente contínua (VDD=2,8V,Ta=25°C)



Ponto Símbolo Min. Tipo Max. Unidade Condição de ensaio
Tensão de funcionamento VDD 2.6 2.8 3.3 V -
Corrente de alimentação IDD - - - mA VDD=2,8V, Ta=25°C
Voltagem de entrada VIH 0.8VDD - VDD V -
VIL 0 - 0.3VDD V
Corrente de fuga de entrada IIL - Um.0 - - mA VIN=VDD ou VSS


Luz de fundo Características elétrico-ópticas



Ponto Símbolo MIN TYP Max. Unidade

Teste

Condição

Notas
Tensão de alimentação Vf   19.2   V Se= 40 mA -
Corrente de abastecimento Se - 40 - mA - -
Voltagem inversa - Não. - - 5 V -
Dissipação de energia Pd - 768 - mW -
Intensidade luminosa para LCM



-

  300 - Cd/m2 Se= 40 mA -
Uniformidade para a MCL - 80 - - Percentagem Se= 40 mA -
Cor da luz de fundo Branco


Características ópticas



- Não, não. Ponto de referência Símbolo Condições Especificações Unidade Notas
Min. Tipo Max.
1 Tempo de resposta Tr+Tf 25°C - 35 40 Srta. (1) (2)
2 Transmitância (com PL) T (%) - - 4.3 - - -
3 Taxa de contraste Cr

θ=0,

Ângulo de visão normal

900 1200 - - (1) (3)
4

Observação

Ângulo



O que é? θR CR>10   80 - Deg -
θL   80 -
Ver. Θ+   80 -
- Não.   80 -

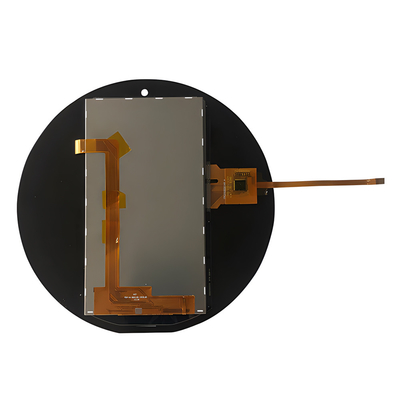

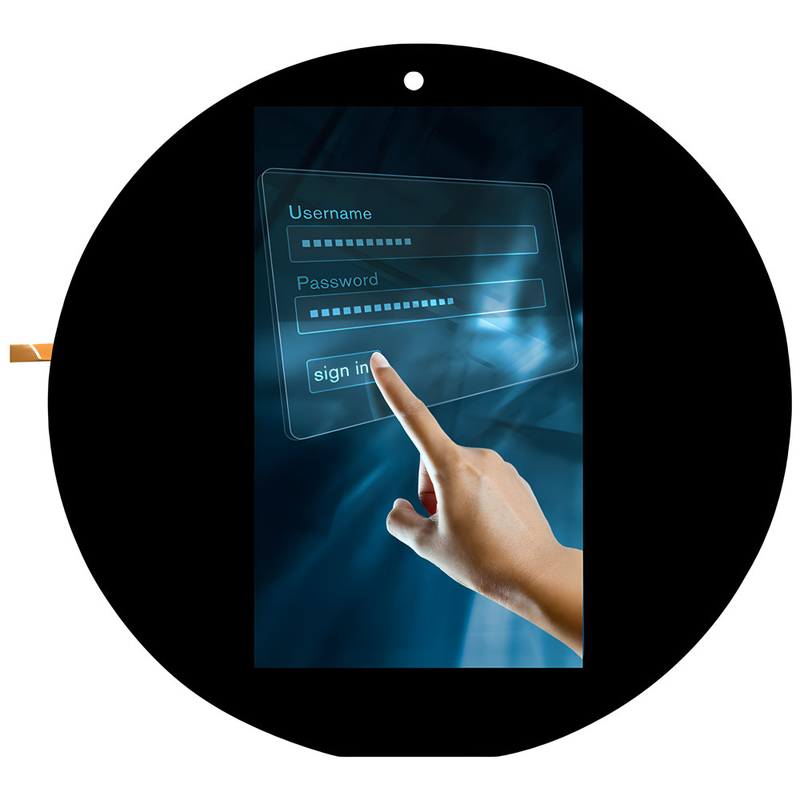

Tela sensível ao toque TFT LCD de 5 polegadas 720*1280 pontos Imagem do produto



Módulo LCD TFT de tela sensível ao toque de 5 polegadas 3

Módulo LCD TFT de tela sensível ao toque de 5 polegadas 4



Módulo LCD TFT de tela sensível ao toque de 5 polegadas 5
