Detalhes do produto:
|
| Produto: | Ecrã LCD TFT de 4 polegadas | Ecrã de Toque: | Painel táctil resistivo (RTP) |
|---|---|---|---|
| Resolução: | 480x800 | Direção de visualização: | Às 12 horas. |
| IC do condutor: | ILI9806E | Número de pin: | 51 pinos |
| Conexão: | Empilhadeira | Luminância de superfície: | 300 cd/m2 (nits) |
| Interface: | RGB | Duração de vida do LED: | 40,000 horas |
| Temporário operacional.: | -20°C a +70°C | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Display LCD TFT com ecrã táctil resistivo,Display LCD TFT com interface RGB |
||
Display TFT de tela sensível ao toque resistivo de 480 x 800 4"
Número da peça: SF-TC397H-8783A-T
O SF-TC397H-8783A-T é um módulo TFT-LCD de 4 polegadas. É composto por um painel TFT-LCD, IC de driver, FPC, uma unidade de luz traseira. A área de exibição de 4 "contém 480 X ((RGB) X 800 pixels e pode exibir até 262K cores.Este produto cumpre o critério ambiental RoHS.
Este módulo gráfico de TFT é um TFT diagonal de 3,97 polegadas, em cores, este LCD TFT é de baixo consumo, usa uma luz de fundo LED branca,e tem um ecrã táctil resistivo integrado com a ligação trazida para o conector TAB principal para o ecrãEste LCD TFT tem um controlador integrado e 2,8v de voltagem única para alimentação e lógica.
Este módulo parece incrível, exibindo todas as informações em cores, é amplamente utilizado em máquinas de café, fornos de microondas, scanners, sistemas de automação doméstica, sistemas de controle de acesso, equipamentos de monitoramento,Analisadores, sistema de segurança, sistema de irrigação de jardins, etc.
Características
| Produto: | Ecrã TFT LCD Touch de 4 polegadas |
| Resolução: | 480x800 |
| Interface: | RGB |
| IC do condutor: | ILI9806E |
| Conexão: | Empilhadeira |
| Temperatura de funcionamento: | -20°C a +70°C |
| Ecrã táctil: | Painel táctil resistivo (RTP) |
| Direção de visualização: | Às 12 horas. |
| Número do pin: | 51 pinos |
| Luminância superficial: | 300 Cd/m2 (nits) |
| Duração de vida do LED: | 40000 horas |
| Conformidade: | Compatível com o REACH & RoHS |
480x800 4" Resistivo TFT touchscreen Display Desenho do produto
Descrição do PIN
| - Não, não. | NOME PIN | O/O | Descrição |
| 1 | LEDK | O | Cátodo LED |
| 2 | LEDA | O | Anodo LED |
| 3 | OU | Eu... | sinal de entrada do painel táctil |
| 4 | XL | Eu... | sinal de entrada do painel táctil |
| 5 | YD | Eu... | sinal de entrada do painel táctil |
| 6 | XR | Eu... | sinal de entrada do painel táctil |
| 7 | GND | Eu... | Terra |
| 8 | VCI | Eu... | Fornecimento de energia 2.8V Voltagem |
| 9 | NC | - | Abertura |
| 10 | CICV | Eu... | Fornecimento de energia 1.8V Voltagem |
| 11 | TE | Eu... | Eficiência de efeito de rasgo |
| 12 | ODS | - | Interface SPI Pin de entrada/saída |
| 13 | SDI | Eu... | Interface SPI Pin de entrada/saída |
| 14 | WR/SCL | - | Signalização do relógio SPI |
| 15 | CSX | Eu... | Pin de entrada para o sinal de seleção de chips |
| 16 | RESX | Eu... | LCM Reiniciar sinal de entrada |
| 17 a 40 | DB23-DB0 | O/O | Exibe dados de entrada/saída |
| 41 | ENABLE | Eu... | Ativar o sinal de dados no modo I/F RGB 1. |
| 42 | DOTCLK | Eu... | Sinal de relógio para amostrar cada data |
| 43 | HSYNC | Eu... | Sinal de sincronização horizontal |
| 44 | VSYNC | Eu... | Sinal de sincronização vertical |
| 45 | LEDPWM | Eu... | Este pin é ligado ao condutor externo de LED. |
| 46 | LWDON | Eu... | Utilizado para ligar/desligar o comando de retroiluminação LED externo. |
| 47 | NC | - | Abertura |
| 48 | NC | - | Abertura |
| 49 | IM0 | Eu... | Selecione o modo de interface |
| 50 | IM1 | Eu... | Selecione o modo de interface |
| 51 | GND | Eu... | Terra |
Limite máximo absoluto
| Ponto | Símbolo | Valor | Unidade |
| Tensão de alimentação para a lógica | VDD | 0.3~4.6 | V |
| Voltagem de entrada | Vinho | VDD+0.3 | V |
| Temperatura de funcionamento | Topr | - 20 a 70 | °C |
| Temperatura de armazenamento | Tstg | - 30 a 80 | °C |
Características de CC
| Ponto | Símbolo | Min. | Tipo | Max. | Unidade | Condição de ensaio |
| Tensão de funcionamento | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Corrente de alimentação | IDD | - | - | 5 | mA | VDD=2,8V, Ta=25°C |
| Voltagem de entrada | VIH | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Corrente de fuga de entrada | IIL | - Um.0 | - | 1.0 | mA | VIN=VDD ou VSS |
Luz de fundo Características elétrico-ópticas
| Ponto | Símbolo | MIN | TYP | Max. | Unidade |
Teste Condição |
Notas |
| Tensão de alimentação | Vf | 25.6 | V | Se= 20 mA | - | ||
| Corrente de abastecimento | Se | - | 20 | - | mA | - | - |
| Voltagem inversa | - Não. | - | - | 5 | V | - | |
| Dissipação de energia | Pd | - | 512 | - | mW | - | |
| Intensidade luminosa para LCM |
- |
300 | - | Cd/m2 | Se= 20 mA | - | |
| Uniformidade para a MCL | - | 80 | - | - | Percentagem | Se= 20 mA | - |
| Cor da luz de fundo | Branco | ||||||
Características ópticas
| - Não, não. | Ponto de referência | Símbolo | Condições | Especificações | Unidade | Notas | |||
| Min. | Tipo | Max. | |||||||
| 1 | Tempo de resposta | Tr+Tf | 25°C | - | 19 | - | Srta. | (1) (2) | |
| 2 | Transmitância (com PL) | T (%) | - | - | 4.14 | - | - | - | |
| 3 | Taxa de contraste | Cr |
θ=0, Ângulo de visão normal |
720 | 900 | - | - | (1) (3) | |
| 4 |
Observação Ângulo
|
O que é? | θR | CR>10 | 70 | - | Deg | - | |
| θL | 70 | - | |||||||
| Ver. | Θ+ | 70 | - | ||||||
| - Não. | 60 | - | |||||||

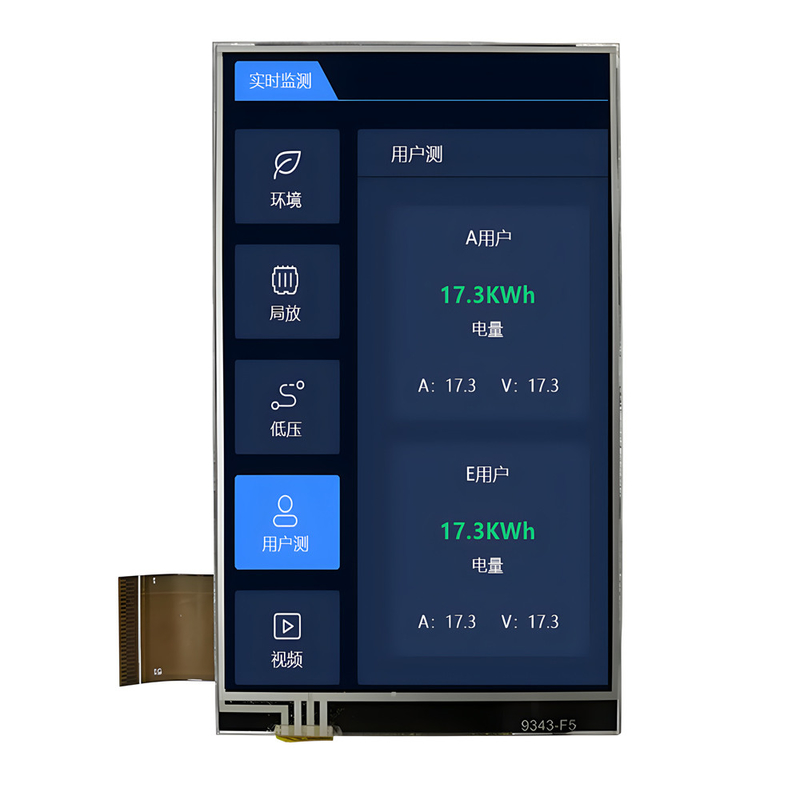

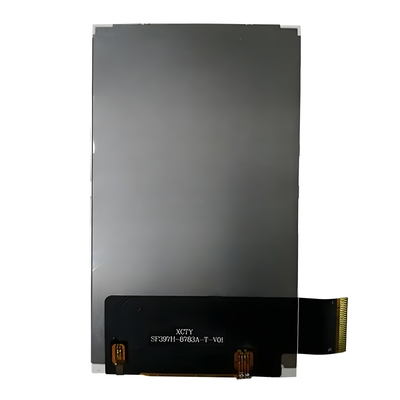

Imagem do produto de tela TFT de toque resistiva de 480x800 pontos de 4 polegadas
