Detalhes do produto:
|
| Produto: | 1Display TFT de 0,77 polegadas | Ecrã de Toque: | Optioinal |
|---|---|---|---|
| Resolução: | 128x160 | Dimensão do vidro de tampa: | Personalizável |
| Direção de visualização: | 12:00 | Interface: | Mpu 8 bits |
| Número de pin: | 20 PINOS | Conexão: | Solda |
| Luminância de superfície: | 250 cd/m2 | Duração de vida do LED: | 40,000 horas |
| Temporário operacional.: | -20°C a +70°C | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Display TFT de 128x160 pontos,MPU Interface 1,77 polegadas TFT Display |
||
1.77 polegadas TFT LCD display 8 bits MPU Interface Descrição do produto
Revisão rápida do produto
Descrição
SF-TS177H-8784A-N é um módulo TFT LCD de 1,77 polegadas com resolução de 128x160 pontos.e outros produtos eletrónicos de pequeno porteEste módulo LCD TFT é integrado com IC ILI9163V (compatível com IC ST7735). A tensão de alimentação para analógico (Vcc) varia de 2.6V a 3.3V, valor típico 2.8V.Este módulo tem um painel de superfície anti-brilhoDireção de visão às 12 horas, inversão da escala de cinza às 6 horas.
O módulo SF-TS177H-8784A-N é um TFT-LCD de modo retrato e está disponível também para a opção de tela sensível ao toque resistiva cujo número de peça é SF-TS177H-8784A-T. As temperaturas de trabalho variam de -20°C a +70°C;Temperaturas de armazenamento entre -30°C e +80°C.
1.77 polegadas TFT LCD display 8-bit MPU Interface Desenho do produto
Descrição do PIN
| - Não, não. | NOME PIN | O/O | Descrição |
| 1 | LED- | O | Cátodo LED |
| 2 | LED+ | O | Anodo LED |
| 3 | GND | Eu... | Terra |
| 4 | VDD | Eu... | Fornecimento de energia 2.8V Voltagem |
| 5 | NC | - | Deixe aberto |
| 6 | NC | - | Deixe aberto |
| 7 | CS | Eu... | Pin de entrada para o sinal de seleção de chips |
| 8 | Reinicialização | Eu... | LCM Reiniciar sinal de entrada |
| 9 | RS | Eu... | Selecionar sinal de registo |
| 10 | /WR | Eu... | Escrever pin de entrada de sinal de estroboscópio |
| 11 | /RD | Eu... | Leia o pin de entrada do sinal de estroboscópio |
| 12 a 19 | DB7-DBO | O/O | Exibe dados de entrada/saída |
| 20 | GND | Eu... | Terra |
| Ponto | Símbolo | Valor | Unidade |
| Tensão de alimentação para a lógica | VDD | 1.6~3.3 | V |
| Voltagem de entrada | Vinho | VDD+0.3 | V |
| Temperatura de funcionamento | Topr | - 20 a 70 | °C |
| Temperatura de armazenamento | Tstg | - 30 a 80 | °C |
Características de corrente contínua (VDD=2,8V,Ta=25°C)
| Ponto | Símbolo | Min. | Tipo | Max. | Unidade | Condição de ensaio |
| Tensão de funcionamento | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Corrente de alimentação | IDD | - | - | 5 | mA | VDD=2,8V, Ta=25°C |
| Voltagem de entrada | VIH | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Corrente de fuga de entrada | IIL | - Um.0 | - | 1.0 | mA | VIN=VDD ou VSS |
Luz de fundo Características elétrico-ópticas
| Ponto | Símbolo | MIN | TYP | Max. | Unidade |
Teste Condição |
Notas |
| Tensão de alimentação | Vf | 3.0 | 3.2 | 3.4 | V | Se=40 mA | - |
| Corrente de abastecimento | Se | - | 40 | - | mA | - | - |
| Voltagem inversa | - Não. | - | - | 5 | V | - | |
| Dissipação de energia | Pd | - | 288 | - | mW | - | |
| Intensidade luminosa para LCM |
- |
- | 250 | - | Cd/m2 | Se=40mA | - |
| Uniformidade para a MCL | - | 80 | - | - | Percentagem | Se=40 mA | - |
| Cor da luz de fundo | Branco | ||||||
Características ópticas
| - Não, não. | Ponto de referência | Símbolo | Condições | Especificações | Unidade | Notas | |||
| Min. | Tipo | Max. | |||||||
| 1 | Tempo de resposta | Tr+Tf | 25°C | - | 6 | - | Srta. | (1) (2) | |
| 2 | Transmitância (com PL) | T (%) | - | - | 7.1 | - | - | - | |
| 3 | Taxa de contraste | Cr |
θ=0, Ângulo de visão normal |
- | 500 | - | - | (1) (3) | |
| 4 |
Observação Ângulo
|
O que é? | θR | CR>10 | - | 60 | - | Deg | - |
| θL | - | 60 | - | ||||||
| Ver. | Θ+ | - | 60 | - | |||||
| - Não. | - | 45 | - | ||||||

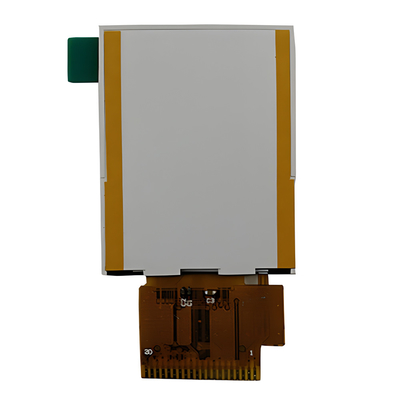

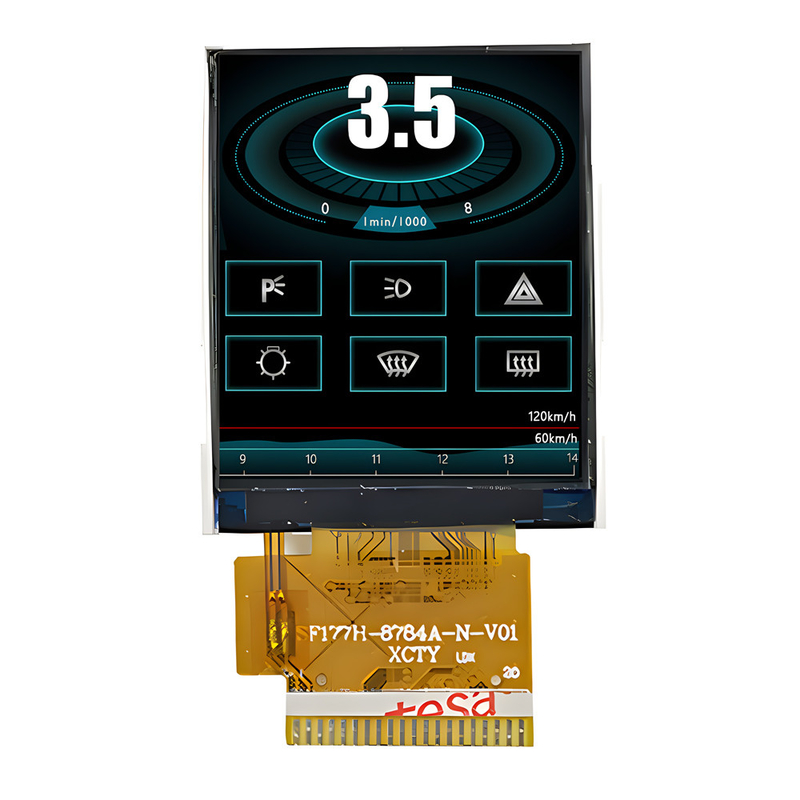

1.77 polegadas TFT LCD display 8-bit MPU Interface Imagem do produto
