Detalhes do produto:
|
| Produto: | 1.44 polegadas TFT tela de exibição | tela sensível ao toque: | Painel táctil resistivo (opcional) |
|---|---|---|---|
| Resolução: | 128x128 | Dimensão do vidro de tampa: | Personalizável |
| Direção de visualização: | 12:00 | Interface: | MPU 8 bits |
| Número de pin: | 24 pinos | Conexão: | Empilhadeira |
| Luminância de superfície: | 200 cd/m2 (nits) | Duração de vida do LED: | 40,000 horas |
| IC do condutor: | ST7735 | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | 1Display LCD TFT de 44 polegadas,Display LCD TFT de 128x128 pontos,Display LCD TFT de 8 bits |
||
SF-TC144H-8163A-T Especificação 2016-12-07.pdf
TFT LCD de tela sensível ao toque resistiva de 1,44 polegada MPU Interface Introdução do produto
Revisão rápida do produto
Descrição
SF-TC144H-8163A-T é um modo quadrado de 1,44 polegadas com módulo LCD TFT de tela sensível ao toque (RTP), suporta interface MPU de 8 bits exibindo resolução de 128x128 pixels.Este módulo LCD TFT é integrado com o driver IC ST7735 ((competível com o IC ILI9163C). a sua tensão de alimentação para analógico (Vcc) varia de 2,6 V a 3,3 V, valor típico de 2,8 V. Este módulo tem painel de superfície anti-reflexo, direcção de visão 12 horas, inversão da escala de cinza 6 horas.
O módulo SF-TC144H-8163A-T é um TFT-LCD de tipo quadrado com brilho de 150 nits (valor típico).As temperaturas de trabalho variam de -20°C a +70°CAs suas temperaturas de armazenagem variam de -30°C a +80°C.
TFT LCD de tela sensível ao toque de 1,44 polegadas MPU Interface Desenho do produto
![]()
Descrição do PIN
| - Não, não. | NOME PIN | O/O | Descrição |
| 1 | YD | Eu... | Painel de toque para baixo sinal de entrada |
| 2 | XL | Eu... | Painel de toque esquerdo sinal de entrada |
| 3 | OU | Eu... | Painel táctil sinal de entrada UP |
| 4 | XR | Eu... | Painel de toque direito sinal de entrada |
| 5 | CICV | P | Fornecimento de energia1,8V Tensão |
| 6 | GND | P | Terra de potência |
| 7 | VDD | P | Fornecimento de energia |
| 8 | DB7 | O/O | Exibe dados de entrada/saída |
| 9 | DB6 | O/O | Exibe dados de entrada/saída |
| 10 | DB5 | O/O | Exibe dados de entrada/saída |
| 11 | DB4 | O/O | Exibe dados de entrada/saída |
| 12 | DB3 | O/O | Exibe dados de entrada/saída |
| 13 | DB2 | O/O | Exibe dados de entrada/saída |
| 14 | DB1 | O/O | Exibe dados de entrada/saída |
| 15 | DB0 | O/O | Exibe dados de entrada/saída |
| 16 | /RD | P | Leia o pin de entrada do sinal de estroboscópio |
| 17 | /WR | Eu... | Escrever pin de entrada de sinal de estroboscópio |
| 18 | RS | Eu... | Selecionar sinal de registo |
| 19 | /RESET | Eu... | LCM Reiniciar sinal de entrada |
| 20 | /CS | Eu... | Pin de entrada para o sinal de seleção de chips |
| 21 | BL-K | Eu... | Cátodo LED |
| 22 | BL-K | Eu... | Cátodo LED |
| 23 | BL-A | Eu... | Anodo LED |
| 24 | NC | - | - |
Limite máximo absoluto
| Ponto | Símbolo | Valor | Unidade |
| Tensão de alimentação para a lógica | VDD | 1.6~3.3 | V |
| Voltagem de entrada | Vinho | VDD+0.3 | V |
| Temperatura de funcionamento | Topr | - 10 a 60 | °C |
| Temperatura de armazenamento | Tstg | - De 20 a 60 | °C |
Características de corrente contínua (VDD=2,8V,Ta=25°C)
| Ponto | Símbolo | Min. | Tipo | Max. | Unidade | Condição de ensaio |
| Tensão de funcionamento | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Corrente de alimentação | IDD | - | - | 5 | mA | VDD=2,8V, Ta=25°C |
| Voltagem de entrada | VIH | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Corrente de fuga de entrada | IIL | - Um.0 | - | 1.0 | mA | VIN=VDD ou VSS |
Luz de fundo Características elétrico-ópticas
| Ponto | Símbolo | MIN | TYP | Max. | UNIT |
Teste Condição |
Notas |
| Tensão de alimentação | Vf | 3.0 | 3.2 | 3.4 | V | Se=40AMA | - |
| Corrente de abastecimento | Se | - | 40 | - | mA | - | - |
| Voltagem inversa | - Não. | - | - | 5 | V | - | |
| Dissipação de energia | Pd | - | 96 | - | mW | - | |
| Intensidade luminosa para LCM |
- |
- | 200 | - | Cd/m2 | Se=40MA | - |
| Uniformidade para a MCL | - | 80 | - | - | Percentagem | Se=40MA | - |
| Cor da luz de fundo | Branco | ||||||
Especificações do painel do ecrã táctil
| Ponto | Símbolo | Minha. | Tipo. | Max. - O quê? | unidade | Observação |
| Transparência | - | - | 82 | - | % | JIS K-7105 |
| Neblina | - | - | 1 | - | % | JIS K-7105 |
| Dureza da superfície | - | - | 3 | - | H | 150gf 45° |
| Resistência ao descascamento do FPC | - | 5 | - | N | Para cima 90° | |
| Flexão de FPC | - | - | 3 | - | ciclo | R=1.0, 90° |
| Força de entrada | - | - | 50 | Gf | - | |
| Voltagem nominal | Toque em V | 7 | V | DC | ||
| Resistência do eixo X | Rx | 150 | 500 | PIN FPC | ||
| Resistência do eixo X | - Não. | 200 | 800 | |||
| Linearidade | - | - | ± 15 | ± 2.0 | % | - |
| Falar. | - | - | - | 20 | ms | - |
| Resistência ao isolamento | Ri | 10 | - | - | MΩ | - |
| Notas Vida | - | 1,00,000 | - | - | Tempos | - |
| Vida de entrada | - | 1,000,000 | - | - | Tempos | - |
Características ópticas
| - Não, não. | Ponto de referência | Símbolo | Condições | Especificações | Unidade | Notas | |||
| Min. | Tipo | Max. | |||||||
| 1 | Tempo de resposta | Tr+Tf | 25°C | - | 25 | - | Srta. | (1) (2) | |
| 2 | Transmitância (com PL) | T (%) | - | - | 7.1 | - | - | - | |
| 3 | Taxa de contraste | Cr |
θ=0, Ângulo de visão normal |
300 | 400 | - | - | (1) (3) | |
| 4 |
Observação Ângulo
|
O que é? | θR | CR>10 | 60 | - | Deg | - | |
| θL | 60 | - | |||||||
| Ver. | Θ+ | - | 60 | - | |||||
| - Não. | - | 45 | - | ||||||

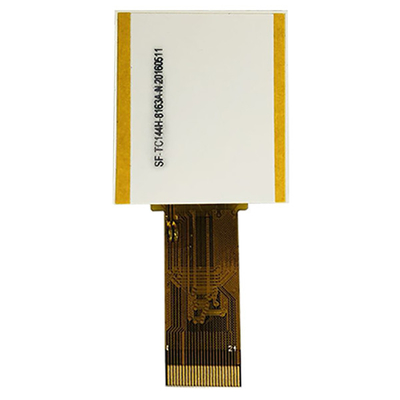

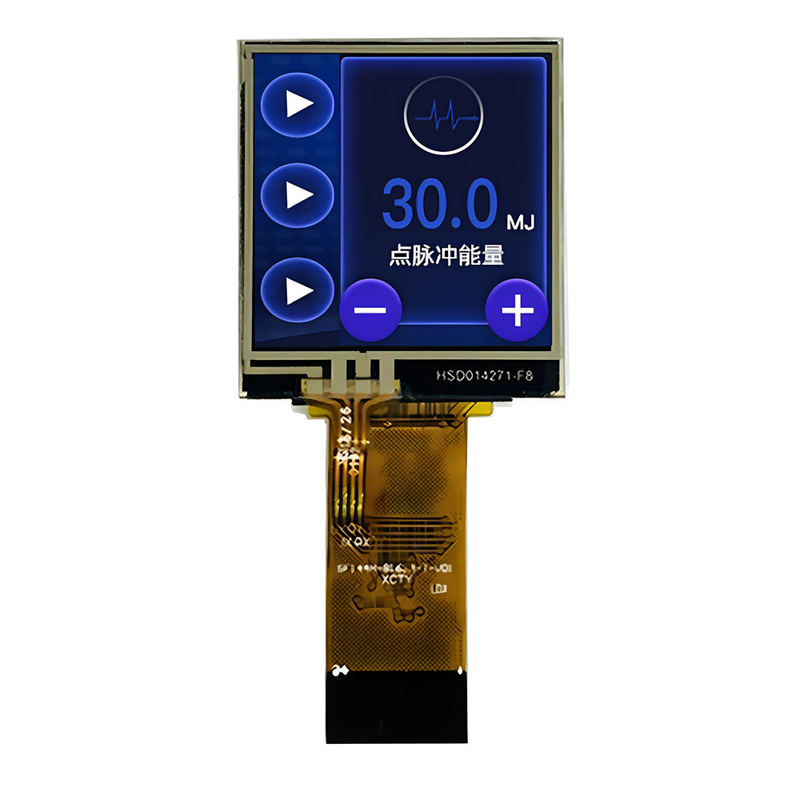

TFT LCD de tela sensível ao toque de 1,44 polegadas MPU Interface Imagem do produto
![]()
![]()
