Detalhes do produto:
|
| Produto: | 2Display TFT de 0,8 polegadas | Resolução: | 240*320 |
|---|---|---|---|
| Direção de visualização: | 12:00 | Interface: | SPI |
| IC do condutor: | ILI9341V | Ecrã de Toque: | Sem painel de toque |
| Dimensão do vidro de tampa: | Personalizável | Número de pin: | 13 pinos |
| Conexão: | FPC | Luminância de superfície: | 500 cd/m2 |
| Duração de vida do LED: | 40,000 horas | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | exposição do lcd do tft de 2,8 polegadas,Display LCD TFT com interface em série SPI |
||
2.8 polegadas TFT LCD Display 240x320 pontos TN SPI Interface Introdução ao produto
Revisão rápida do produto
Descrição
SF-TC280P-8722B-N é um módulo SPI TFT-LCD de modo retrato de 2,8 polegadas com uma resolução de 240x320 pixels.a sua tensão de funcionamento ((Vdd) varia de 2.6V a 3.3V, valor típico de 2.8V. Esta direcção de visão do módulo é de 12 horas e a relação de contraste 400:1.
SF-TC280P-8722B-N é um TFT-LCD de modo retrato com brilho de 500 nits (valor típico). SF-TC280P-8722B-N pode ser operado a temperaturas de -20 °C a +70 °C,Temperaturas de armazenamento entre -30°C e +80°CÉ ideal para sistemas de portas de segurança, mini-leitor de áudio, monitor de bebê e outros dispositivos portáteis.
2.8 polegadas TFT LCD Display 240x320 pontos TN SPI Interface Desenho do produto
Descrição do PIN
| - Não, não. | NOME PIN | O/O | Descrição |
| 1 | LEDK | Eu... | Cátodo LED |
| 2 | LEDA | Eu... | Anodo LED |
| 3 | GND | Eu... | Terra de potência |
| 4 | CS | Eu... | Pin de entrada para o sinal de seleção de chips |
| 5 | RS | Eu... | Em SPI de 4 linhas, este pin é usado como D/CX (seleção de dados/comandos). |
| 6 | SCL | Eu... | Em Serial Interface, isso é usado como SCL. |
| 7 | Reinicialização | Eu... | Este pin é usado para selecionar DATA ou Command na interface paralela |
| 8 | ODS | O/O | sinal de saída |
| 9 | SDA | Eu... | Signal de entrada |
| 10 | GND | Eu... | Terra de potência |
| 11 | VDD | Eu... | Fornecimento de energia1.8V/2.8V Voltagem |
| 12 | VDD | Eu... | Fornecimento de energia |
| 13 | GND | Eu... | Terra de potência |
Classificações máximas absolutas
| Ponto | Símbolo | Valor | Unidade |
| Tensão de alimentação para a lógica | VDD | 1.6~3.3 | V |
| Voltagem de entrada | Vinho | VDD+0.3 | V |
| Temperatura de funcionamento | Topr | - 20 a 70 | °C |
| Temperatura de armazenamento | Tstg | - 30 a 80 | °C |
Características de corrente contínua (VDD=2,8V,Ta=25°C)
| Ponto | Símbolo | Min. | Tipo | Max. | Unidade | Condição de ensaio |
| Tensão de funcionamento | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Corrente de alimentação | IDD | - | 12 | 15 | mA | VDD=2,8V, Ta=25°C |
| Voltagem de entrada | VIH | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Corrente de fuga de entrada | IIL | - Um.0 | - | 1.0 | mA | VIN=VDD ou VSS |
Luz de fundo Características elétrico-ópticas
| Ponto | Símbolo | MIN | TYP | Max. | Unidade |
Teste Condição |
Notas |
| Tensão de alimentação | Vf | 3.0 | 3.2 | 3.4 | V | Se=80MA | - |
| Corrente de abastecimento | Se | - | 80 | 80 | mA | - | - |
| Voltagem inversa | - Não. | - | - | 5 | V | - | |
| Dissipação de energia | Pd | - | 256 | - | mW | - | |
| Intensidade luminosa para LCM |
- |
- | 500 | - | Cd/m2 | Se=80MA | Sem CTP |
| Uniformidade para a MCL | - | 80 | - | - | Percentagem | Se=80MA | - |
| Cor da luz de fundo | Branco | ||||||
Características ópticas
| - Não, não. | Ponto de referência | Símbolo | Condições | Especificações | Unidade | Notas | |||
| Min. | Tipo | Max. | |||||||
| 1 | Tempo de resposta | Tr+Tf | 25°C | - | 25 | - | Srta. | (1) (2) | |
| 2 | Taxa de contraste | Cr |
θ=0, Ângulo de visão normal |
300 | 400 | - | - | (1) (3) | |
| 3 |
Observação Ângulo
|
O que é? | θR | CR>10 | 60 | - | Deg | - | |
| θL | 60 | - | |||||||
| Ver. | Θ+ | - | 60 | - | |||||
| - Não. | - | 45 | - | ||||||

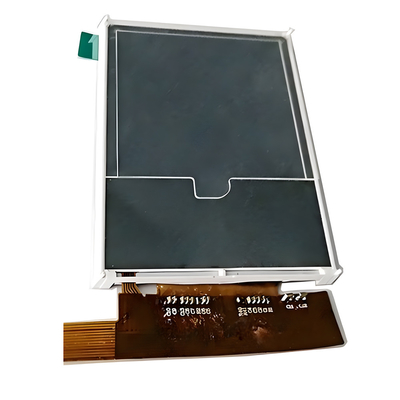

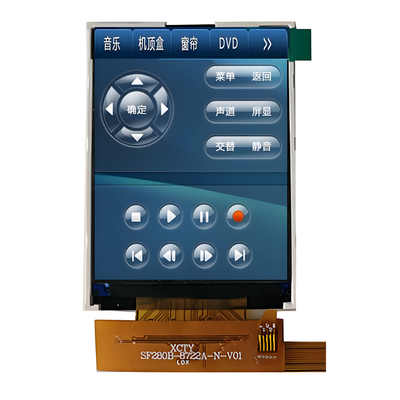

2.8 polegadas TFT LCD Display 240x320 pontos TN SPI Interface Imagem do produto
