Detalhes do produto:
|
| Produto: | 1.22 polegadas TFT LCD | Ecrã de Toque: | sem toque (com CTP opcional) |
|---|---|---|---|
| Resolução: | 240*204 pontos | Dimensão do vidro de tampa: | Personalizável |
| Direção de visualização: | IPS (todo o ângulo de visão) | Interface: | SPI |
| Número de pin: | 13 pinos | Dimensão de contorno: | 330,66 x 33,02 x 1,5 mm |
| Conexão: | ZIF FPC | Luminância de superfície: | 300 cd/m2 (nits) |
| Duração de vida do LED: | 40,000 horas | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | 1Display LCD TFT de 22 polegadas,Display LCD TFT com interface SPI |
||
1.22 polegadas TFT LCD Display 240x204 Pixels SPI Interface Introdução ao produto
Revisão rápida do produto
Descrição

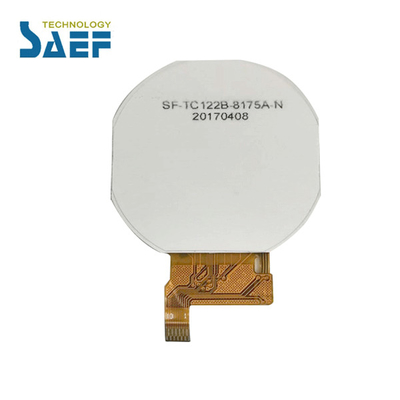

O SF-TC122B-8175A-N é um ecrã LCD TFT redondo de cor completa de 1,22 polegadas diagonal 240x204. Ele suporta interface SPI, amplamente usado para dispositivos vestíveis, ecrã redondo, MP3 player, dispositivos portáteis etc..Para uma fácil ligação ao seu anfitrião, o FFC/FPC combina com tomadas ZIF fáceis de encontrar.
SF-TC122B-8175A-N é um TFT-LCD de modo circular com um brilho de 300 nits (valor típico).Temperaturas de armazenamento entre -30°C e +80°C. como um módulo de exibição TFT redondo de 1,22 polegadas amplamente utilizado em várias aplicações, personalizamos a interface RGB da mcu com diferentes comprimentos de cauda. desenhos como abaixo para sua verificação detalhada.
1.22 polegadas TFT LCD Display 240x204 pixels SPI Interface Desenho do produto
Definição do PIN
| - Não, não. | NOME PIN | O/O | Descrição |
| 1 | LEDK2 | O | Cátodo LED |
| 2 | LEDK1 | O | Cátodo LED |
| 3 | LEDA | O | Anodo LED |
| 4 | GND | Eu... | Terra |
| 5 | FMARK | Eu... | Pin de saída de efeito de rasgo para sincronizar MCU para escrita de quadro, ativado pelo comando S / W. |
| 6 | SDA | Eu... | Mostrar sinal de entrada de dados |
| 7 | SCLK | Eu... | Em Serial Interface, isso é usado como SCL. |
| 8 | RS | Eu... | Display data/command selection pin em interface serial de 4 linhas. |
| 9 | CS | Eu... | Pin de entrada para o sinal de seleção de chips |
| 10 | Reinicialização | Eu... | LCM Reiniciar sinal de entrada |
| 11 | CICV | Eu... | Fornecimento de energia 2.8V/1.8V Voltagem |
| 12 | CCC | Eu... | Fornecimento de energia 2.8V Voltagem |
| 13 | GND | Eu... | Terra |
Limite máximo absoluto
| Ponto | Símbolo | Valor | Unidade |
| Tensão de alimentação para a lógica | VDD | 1.6~3.3 | V |
| Voltagem de entrada | Vinho | VDD+0.3 | V |
| Temperatura de funcionamento | Topr | - 20 a 70 | °C |
| Temperatura de armazenamento | Tstg | - 30 a 80 | °C |
Características de corrente contínua (VDD=2,8V,Ta=25°C)
| Ponto | Símbolo | Min. | Tipo | Max. | Unidade | Condição de ensaio |
| Tensão de funcionamento | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Corrente de alimentação | IDD | - | - | 5 | mA | VDD=2,8V, Ta=25°C |
| Voltagem de entrada | VIH | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Corrente de fuga de entrada | IIL | - Um.0 | - | 1.0 | mA | VIN=VDD ou VSS |
Luz de fundo Características elétrico-ópticas
| Ponto | Símbolo | MIN | TYP | Max. | Unidade |
Teste Condição |
Notas |
| Tensão de alimentação | Vf | 6.4 | V | Se=20AMA | - | ||
| Corrente de abastecimento | Se | - | 20 | - | mA | - | - |
| Voltagem inversa | - Não. | - | - | 5 | V | - | |
| Dissipação de energia | Pd | - | 96 | - | mW | - | |
| Intensidade luminosa para LCM |
- |
- | 300 | - | Cd/m2 | Se=20MA | - |
| Uniformidade para a MCL | - | 80 | - | - | Percentagem | Se=20MA | - |
| Cor da luz de fundo | Branco | ||||||
Características ópticas
| - Não, não. | Ponto de referência | Símbolo | Condições | Especificações | Unidade | Notas | |||
| Min. | Tipo | Max. | |||||||
| 1 | Tempo de resposta | Tr+Tf | 25°C | - | 25 | - | Srta. | (1) (2) | |
| 2 | Transmitância (com PL) | T (%) | - | - | 7.1 | - | - | - | |
| 3 | Taxa de contraste | Cr |
θ=0, Ângulo de visão normal |
300 | 500 | - | - | (1) (3) | |
| 4 |
Observação Ângulo
|
O que é? | θR | CR>10 | 80 | - | Deg | - | |
| θL | 80 | - | |||||||
| Ver. | Θ+ | - | 80 | - | |||||
| - Não. | - | 80 | - | ||||||

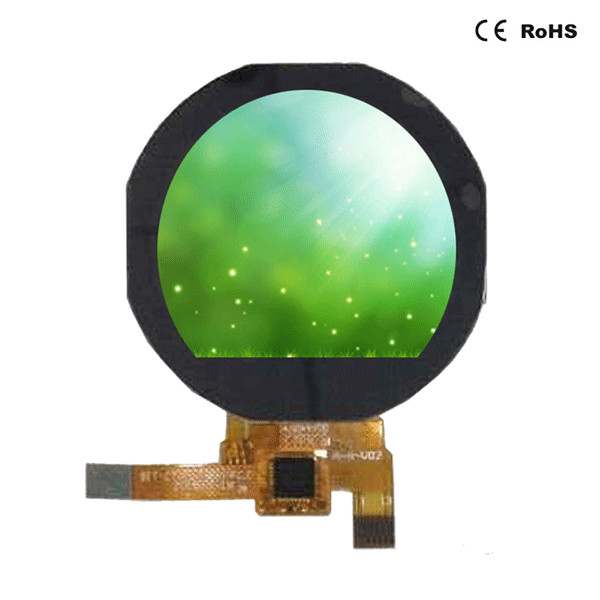

1.22 polegadas TFT LCD Display 240x204 Pixels SPI Interface Imagem do produto
