Detalhes do produto:
|
| Produto: | Exposição de TFT de 3,5 polegadas | Resolução: | Pontos 320*240 |
|---|---|---|---|
| tela sensível ao toque: | Painel táctil resistivo (CTP opcional) | Dimensão do vidro de tampa: | Personalizável |
| Dimensão de contorno: | 63.9 x 76,9 x 4,45 (mm) | Direção de visualização: | 6:00 |
| Interface: | RGB | Número de pin: | 54 pinos |
| Conexão: | ZIF | Luminância de superfície: | 400cd/m2 (nits) |
| Duração de vida do LED: | 40,000 horas | IC do condutor: | HX8238D |
| Temperatura operacional.: | -20°C a +70°C | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | exposição de TFT LCD de 3,5 polegadas,Exposição de TFT LCD da relação do RGB |
||
** Descarregar folha de dados **
SF-TC350M-9268A1-T Especificação.pdf < com ecrã táctil resistivo >
SF-TC350M-9268A1-N Especificação.pdf < sem ecrã táctil >
3.5 polegadas TFT LCD Display 320x240 RGB Interface Introdução ao produto
Revisão rápida do produto
Descrição
O SF-TC350M-9268A1-T é um ecrã TFT-LCD de 3,5 polegadas com uma resolução de 320x240 pixels e um brilho de 400 cd/m2.A dimensão do módulo do ecrã é 63.9 x 76,9 x 4,45 mm, e a área ativa é de 70,08 x 532,56 mm. Sua faixa de tensão de alimentação para analógico é de 2,5V a 3,3V; o valor típico é de 2,8V.
Este módulo de exibição utiliza um ecrã de tipo TN, cujo ângulo de inclinação é de 6H. O módulo SF-TC350M-9268A1-T pode operar a temperaturas de -20°C a +70°C; suas temperaturas de armazenamento variam de -30°C a +80°C.
3.5 polegadas TFT LCD Display 320x240 RGB Interface Desenho do produto
Definição de pin
| Pin NO. | Símbolo | O/O | Descrição |
| 1 | LED-K1 | Eu... | Cátodo LED |
| 2 | LED-K2 | Eu... | Cátodo LED Conectar ao LED-K1 |
| 3 | LED-A1 | Eu... | Anodo LED |
| 4 | LED-A2 | Eu... | Anodo LED Conectar ao LED-A1 |
| 5 ~ 7 | NC | - | Não há ligação. |
| 8 | /RESET | Eu... | Reinicie o Pin |
| 9 | CS | Eu... | Pin de entrada para o sinal de seleção de chips |
| 10 | SCL | Eu... | Signalização do relógio SPI |
| 11 | SDI | Eu... | Pin de entrada da interface SPI |
| 12 | B0 | Eu... | Sinal de dados azul (LSB) |
| 13 ~ 19 | B1-7 | Eu... | Sinais de dados azuis |
| 20 | G0 | Eu... | SIGNAL DE DADOS VERDE (GSB) |
| 21 ~ 27 | G1-7 | Eu... | SIGNAL DE DADOS VERDE |
| 28 | R0 | Eu... | RED sinal de dados (LSB) |
| 29 ~ 35 | R1-7 | Eu... | Sinais de dados vermelhos |
| 36 | HSYNC | Eu... | Sinal de sincronização horizontal |
| 37 | VSYNC | Eu... | Sinal de sincronização vertical |
| 38 | DOTCLK | Eu... | Sinal de relógio para amostrar cada data |
| 39 ~ 40 | NC | - | Não há ligação. |
| 41 | VDD | Eu... | Fonte de alimentação +2,8V |
| 42 | VDDIO | Eu... | 1.8V~2.8V Fonte de alimentação |
| 43 | OU | Eu... | Pin do painel de toque |
| 44 | XL | Eu... | Pin do painel de toque |
| 45 | YD | Eu... | Pin do painel de toque |
| 46 | XR | Eu... | Pin do painel de toque |
| 47 ~ 51 | NC | - | Não Conexão |
| 52 | ENABLE | Eu... | Dados de entrada permitir controlo |
| 53 ~ 54 | GND | Eu... | Terra de potência |
Limite máximo absoluto
| Ponto | Símbolo | Valor | Unidade |
| Tensão de alimentação para a lógica | VDD | 1.6~3.3 | V |
| Voltagem de entrada | Vinho | VDD+0.3 | V |
| Temperatura de funcionamento | Topr | - 20 a 70 | °C |
| Temperatura de armazenamento | Tstg | - 30 a 80 | °C |
Características de corrente contínua (VDD=2,8V,Ta=25°C)
| Ponto | Símbolo | Min. | Tipo | Max. | Unidade | Condição de ensaio |
| Tensão de funcionamento | VDD | 2.5 | 2.8 | 3.3 | V | - |
| Corrente de alimentação | IDD | - | TBD | - | mA | VDD=2,8V, Ta=25°C |
| Voltagem de entrada | VIH | 0.7VDD | - | VDD | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| Corrente de fuga de entrada | IIL | - | TBD | - | mA | VIN=VDD ou VSS |
Luz de fundo Características elétrico-ópticas
| Ponto | Símbolo | MIN | TYP | Max. | UNIT |
Teste Condição |
Notas |
| Tensão de alimentação | Vf | 17.5 | 19.2 | 20.5 | V | Se=20 mA | - |
| Corrente de abastecimento | Se | - | 20 | - | mA | - | - |
| Voltagem inversa | - Não. | - | - | 5 | V | - | |
| Dissipação de energia | Pd | - | 288 | - | mW | - | |
| Intensidade luminosa para LCM |
- |
350 | 400 | 450 | Cd/m2 | Se=20mA | - |
| Uniformidade para a MCL | - | 80 | - | - | Percentagem | Se=20 mA | - |
| Cor da luz de fundo | Branco | ||||||
Especificações do painel do ecrã táctil
| Ponto | Símbolo | Minha. | Tipo. | Max. - O quê? | unidade | Observação |
| Transparência | - | - | 82 | - | % | JIS K-7105 |
| Neblina | - | - | 1 | - | % | JIS K-7105 |
| Dureza da superfície | - | - | 3 | - | H | 150gf 45° |
| Resistência ao descascamento do FPC | - | 5 | - | N | Para cima 90° | |
| Flexão de FPC | - | - | 3 | - | ciclo | R=1.0, 90° |
| Força de entrada | - | - | 50 | Gf | - | |
| Voltagem nominal | Toque em V | 7 | V | DC | ||
| Resistência do eixo X | Rx | 150 | 500 | PIN FPC | ||
| Resistência do eixo X | - Não. | 200 | 800 | |||
| Linearidade | - | - | ± 15 | ± 2.0 | % | - |
| Falar. | - | - | - | 20 | ms | - |
| Resistência ao isolamento | Ri | 10 | - | - | MΩ | - |
| Notas Vida | - | 1,00,000 | - | - | Tempos | - |
| Vida de entrada | - | 1,000,000 | - | - | Tempos | - |
Características ópticas
| - Não, não. | Ponto de referência | Símbolo | Condições | Especificações | Unidade | Notas | |||
| Min. | Tipo | Max. | |||||||
| 1 | Tempo de resposta | Tr+Tf | 25°C | - | 15 | - | Srta. | (1) (2) | |
| 2 | Transmitância (com PL) | T (%) | - | - | 7.1 | - | - | - | |
| 3 | Taxa de contraste | Cr |
θ=0, Ângulo de visão normal |
- | 250 | - | - | (1) (3) | |
| 4 |
Observação Ângulo
|
O que é? | θR | CR>10 | - | 60 | - | Deg | - |
| θL | - | 60 | - | ||||||
| Ver. | Θ+ | - | 45 | - | |||||
| - Não. | - | 60 | - | ||||||

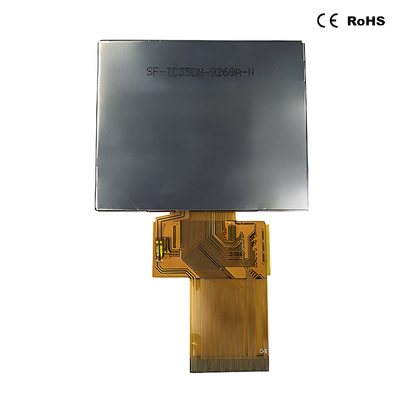

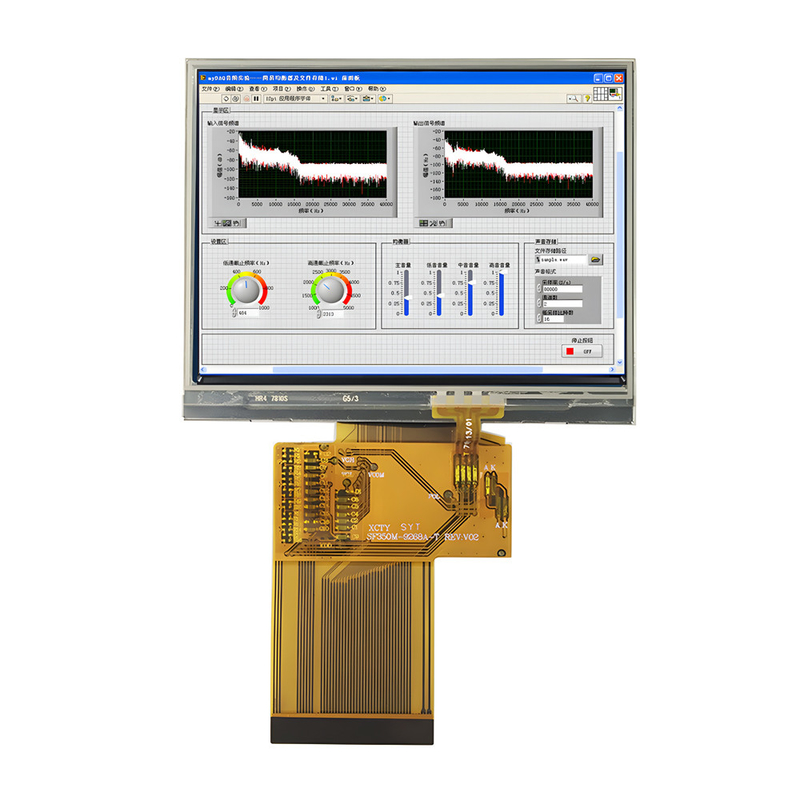

3.5 polegadas TFT LCD Display 320x240 RGB Interface Imagem do produto
