Detalhes do produto:
|
| Produto: | 2LCD TFT de 0,4 polegadas | Ecrã táctil: | Sem tela sensível ao toque (customizável) |
|---|---|---|---|
| Resolução: | 240 x 320 pontos | Dimensão do vidro de tampa: | Sem (customizável) |
| Direção de visualização: | 12:00 | Interface: | MPU 16 |
| Número de pin: | 40 pinos | Conexão: | Enxaguante (customizável) |
| Luminância de superfície: | 200 cd/m2 (nits) | Duração de vida do LED: | 40,000 horas |
| IC do condutor: | ST7789V | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Exposição de TFT LCD da relação de MCU,Display LCD TFT de 240x320 pontos,Exposição de TFT LCD de 2 |
||

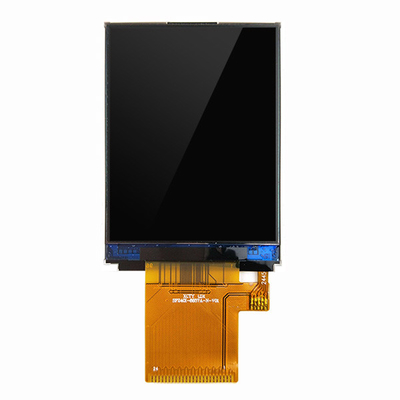

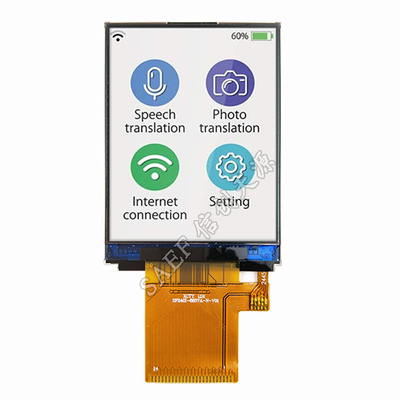

TFT LCD 2,4 polegadas 240x320 pontos, 2,4 "TFT Display MCU Interface ZIF FPC Conexão
Revisão rápida do produto:

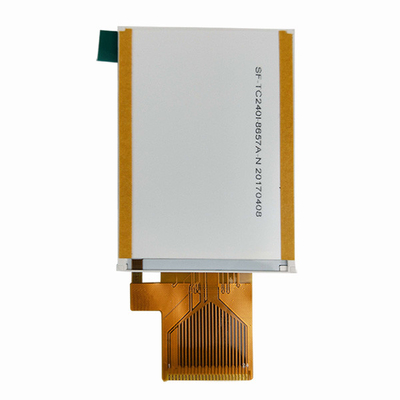

O número de modelo SF-TC240I-8657A-N
′′2,4" TFT SPI 240x320
Tamanho: 2,4 polegadas
Resolução: 240×320 pontos
Direcção de visão: 12H
Interface: MCU
¢ IC do condutor:ST7789V
¢Conselho de controlo: Não
¢ Brilho ((cd/m2): 200
¢ Quadro através de um buraco: Não
Ecrã táctil: sem ecrã táctil
SF-TC240I-8657A-N é um módulo TFT-LCD de tamanho diagonal de 2,4 polegadas com resolução de 240x320 pixels.tensão de alimentação analógica (VCC) entre 2.5V a 3.0V. Este módulo tem painel de superfície de brilho, direção de visão às 12 horas, inversão de escala de cinza às 6 horas, relação de contraste 500:1.
O módulo SF-TC240I-8657A-NTFT-LCD é no modo Retrato com brilho de 200 nits (valor típico).SF-TC240I-8657A-N pode funcionar a temperaturas de -20°C a +70°CAs suas temperaturas de armazenagem variam de -30°C a +80°C.
Características:
| Produto: | 2LCD TFT de 0,4 polegadas | Ecrã táctil: | Sem tela sensível ao toque (customizável) |
|---|---|---|---|
| Resolução: | 240x320 pontos | Dimensão do vidro da tampa: | Sem (customizável) |
| Direção de visualização: | 12:00 | Interface: | MPU 16 |
| Número do pin: | 40 pinos | Conexão: | Enxaguante (customizável) |
| Luminância superficial: | 200 Cd/m2 (nits) | Duração de vida do LED: | 40000 horas |
| IC do condutor: | ST7789V | Conformidade: | Compatível com o REACH & RoHS |
2Desenho do ecrã LCD TFT de 0,4 polegadas
| - Não, não. | NOME PIN | O/O | Descrição |
| 1 | CCC | Eu... | Fornecimento de energia 2.8V Voltagem |
| 2 | GND/K | Eu... | Terra |
| 3 | LEDA | O | Anodo LED |
| 4 | Reinicialização | Eu... | LCM Reiniciar sinal de entrada |
| 5 | CS | Eu... | Pin de entrada para o sinal de seleção de chips |
| 6 | RS | Eu... | Selecionar sinal de registo |
| 7 | WR | Eu... | Escrever pin de entrada de sinal de estroboscópio |
| 8 | RD | Eu... | Leia o pin de entrada do sinal de estroboscópio |
| 9 a 24 | DB0-DB15 | O/O | Exibe dados de entrada/saída |
| Ponto | Símbolo | VÁguia | Unidade |
| Tensão de alimentação para a lógica | VDD | 1.6~3.3 | V |
| Inputtensão | Vinho | VDD+0.3 | V |
| Temperatura de funcionamento | Topr | - 20 a 70 | °C |
| Temperatura de armazenamento | Tstg | - 30 a 80 | °C |
| Ponto | Símbolo | Min. | Tipo | Max. | Unidade | Condição de ensaio |
| Tensão de funcionamento | VDD | 2.6 | 2.8 | 3.3 | V | - Não. |
| Corrente de alimentação | Eu...DD | - Não. | - Não. | 5 | mA | VDD= 2,8 V, Ta = 25°C |
| Voltagem de entrada | VIH | 0.8VDD | - Não. | VDD | V | - Não. |
| VEu...L | 0 | - Não. | 0.2VDD | V | ||
| Corrente de fuga de entrada | Eu...II | - Um.0 | - Não. | 1.0 | mA | VIN=VDDou VSS |
| Ponto | Simbol | MIN | TYP | Max. | Unidade | TesteCondição |
| Tensão de alimentação | Vf | 3.2 | V | Se=80mA | ||
| Corrente de abastecimento | Se | - Não. | 80 | - Não. | mA | - Não. |
| Voltagem inversa | - Não. | - Não. | - Não. | 5 | V | - Não. |
| Dissipação de energia | Pd | - Não. | 288 | - Não. | mW | - Não. |
| Intensidade luminosa para LCM |
- Não. |
- Não. | 200 | - Não. | Cd/m2 | Se=80mA |
| Uniformidade para a MCL | - Não. | 80 | - Não. | - Não. | Percentagem | Se=80 mA |
