Detalhes do produto:
|
| Produto: | Exposição de TFT de 3,5 polegadas | Resolução: | 320 x 240 pontos |
|---|---|---|---|
| tela sensível ao toque: | com tela táctil de PCAP | Lente da tampa: | Personalizável |
| Direção de visualização: | Às seis horas. | Interface: | RELAÇÃO DO RGB |
| Esboço Dim.: | 76.9x63.9x4.65 mm | Número de pin: | 54 pinos |
| Corrente de alimentação de luz de fundo: | 20 miliampères | Voltagem de alimentação de luz de fundo: | 19,2 V |
| Conexão: | ZIF FPC | Luminância de superfície: | 320 cd/m2 (nits) |
| Voltagem de alimentação para a lógica: | 10,6 a 3,3 V | Voltagem de entrada: | VDD+0.3 V |
| Temperatura de funcionamento: | °C -20 a 70 | Temperatura de armazenamento: | -30 a 80 °C |
| Certificado: | ISO 9001:2015 / ISO 14001:2015 | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | 3Ecrã LCD TFT de 0,5",Ecrã LCD TFT com ecrã sensível ao toque |
||
3.5" capacitivo touchscreen TFT, 3,5" TFT LCD Screen 320x240 RGB Interface Introdução ao produto
Revisão rápida do produto
¢ Número de modelo SF-TO350M-8840A-CT
¥3,5" TFT Touch Screen, 3,5" TFT LCD Screen
Resolução: 320x240 pontos
Direcção de visão: 6H
Interface: RGB
¢ IC do condutor: HX8238
¢ Brilho ((cd/m2)): 300
Ecrã sensível ao toque: Ecrã sensível ao toque capacitivo projetado (PCAP)
Ponto de detecção: 5 dedos
Descrição
SAEF TECHNOLOGY SF-TO350M-8840A-CT é uma unidade de exibição de cristal líquido de 3,5 polegadas que usa transistores de filme fino como componentes ativos e inclui pixels.3) painel principal TN-LCD transparente de polegadasA resolução deste painel é de 320 (RGB) x 240 pixels, e pode exibir até 167M cores.
O SF-TO350M-8840A-CT é equipado com uma tela sensível ao toque PCAP, que é uma estrutura G + G. O SF-TO350M-8840A-CT suporta interface RGB e a tela sensível ao toque é interface IIC.
O módulo LCD TFT SF-TO350M-8840A-CT é amplamente utilizado em dispositivos portáteis, como caixas pretas, dispositivos inteligentes, POS móveis, leitores de caixa, telefones portáteis GPS, máquinas de encomenda portáteis,Analisadores de sinal, equipamentos de laboratório de mesa, sistemas de segurança, automação residencial, mini-leitores de áudio e monitores para bebés.
Características
| Produto: | 3Display TFT de 0,5 polegadas |
| Resolução: | 320X240 Pontos |
| Lente de cobertura: | Personalizável |
| Interface: | Interface RGB |
| Número do pin: | 54 pinos |
| Ecrã táctil: | Com PCAP touch screen |
| Luminância superficial: | 320 Cd/m2 |
| Direção de visualização: | Às seis horas. |
| Esboço Dim.: | 76.9x63.9x4.65 (mm) |
| Corrente de alimentação de luz de fundo: | 20 mA |
| Voltagem de alimentação da luz de fundo: | 19.2 V |
| Conexão: | ZIF FPC |
| Voltagem de entrada: | VDD+0,3 V |
| Voltagem de alimentação para lógica: | 10,6 a 3,3 V |
| Temperatura de funcionamento: | -20 a 70 °C |
| Temperatura de armazenamento: | -30 a 80 °C |
| Certificado: | ISO 9001:2015 / ISO 14001:2015 |
| Conformidade: | Compatível com o REACH & RoHS |
| Pinhas | Símbolo | Função |
|---|---|---|
| 1 ~ 2 | LED- | Potência para o cátodo de luz de fundo LED |
| 3 ~ 4 | LED+ | Potência para ânodo de luz de fundo LED |
| 5 ~ 7 | NC | Não há ligação. |
| 8 | /RESET | Reinicialização do hardware |
| 9 | SPENA | Chip selecionar pin de interface serial |
| 10 | SPCLK | Pin de relógio da interface serial (SPCK) |
| 11 | SPDAT | Pin de entrada de dados em modo serial (SPDA) |
| 12 ~ 19 | B0~B7 | Bus de dados |
| 20 ~ 27 | G0~G7 | Bus de dados |
| 28 ~ 35 | R0~R7 | Bus de dados |
| 36 | HSYNC | Sinal de sincronização de linha |
| 37 | VSYNC | Sinal de sincronização de quadros |
| 38 | DCLK | Fonte de sinal de ponto-relógio e oscilador |
| 39 ~ 40 | NC | Não há ligação. |
| 41~42 | CCC | Fornecimento de energia |
| 43 ~ 47 | NC | Não há ligação. |
| 48 ~ 50 | SEL2~SEL0 | Pin de entrada para selecionar o modo de interface de entrada |
| 51 | NC | Não há ligação. |
| 52 | DE | Display ativar pin do controlador. Conectar ao VDDIO ou flutuante, se não for utilizado. |
| 53 | DGND | Conecte-se ao sistema de terra. |
| 54 | AVSS | Conecte-se ao sistema de aterragem. |
| Ponto | Símbolo | Min. | Tipo | Max. | Unidade |
|---|---|---|---|---|---|
| Tensão de alimentação para LCM | CCC | 1.6 | 2.8 | 3.3 | V |
| Corrente de alimentação para LCM | CPI | - | 8.6 | 15 | mA |
| Fornecer PCAP | VDDT | 3.0 | 3.3 | 3.6 | V |
| ICTP | - O quê? | 45 | 68 | mA |

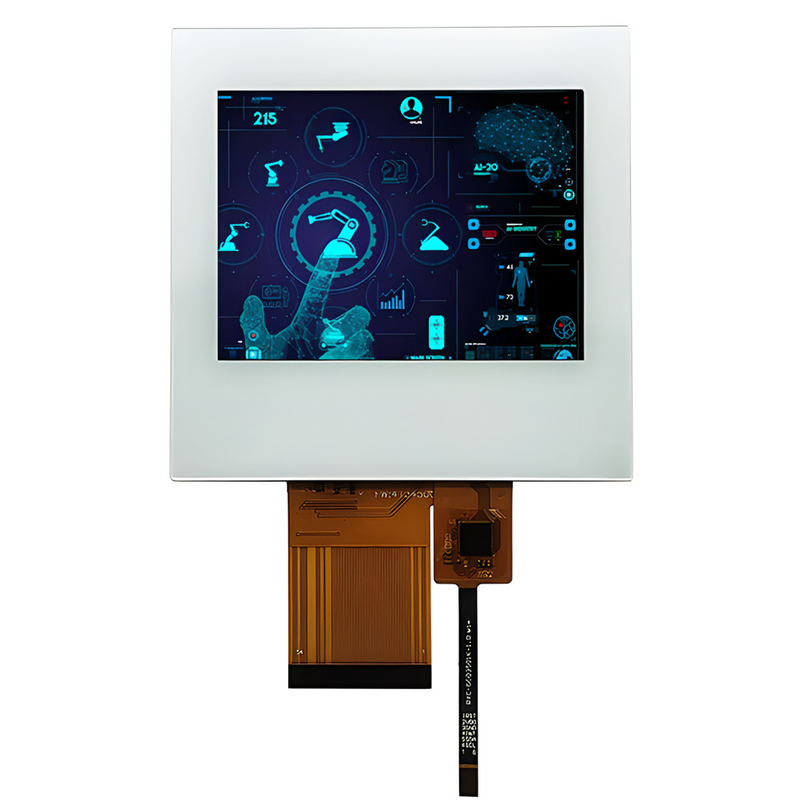

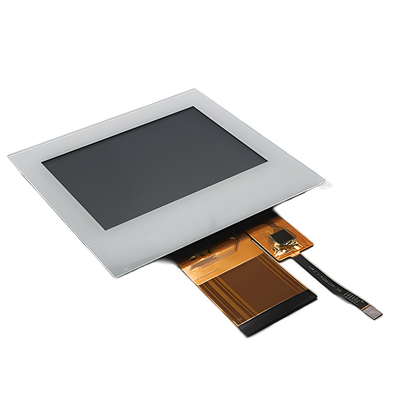

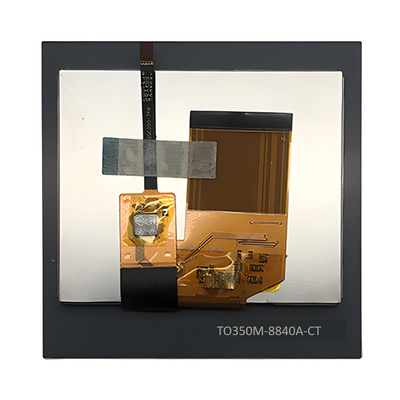

3.5" capacitivo touchscreen TFT, 3,5" TFT LCD Screen 320x240 RGB Interface Imagem do produto
