Detalhes do produto:
|
| Produto: | 4Display TFT de 0,3 polegadas | Resolução: | 480x272 |
|---|---|---|---|
| Direção de visualização: | IPS, todos os ângulos de visão | IC do condutor: | ST7283 |
| tela sensível ao toque: | Não (RTP e CTP opcionais) | Número de pin: | 40 pinos |
| Conexão: | ZIF FPC 46 mm | Luminância de superfície: | 500 cd/m2 (nits) |
| Tensão de funcionamento: | 3.3V | Interface: | RGB |
| Temporário operacional.: | 20°C a +70°C | Temperatura de armazenamento.: | -30°C a +80°C |
| Duração de vida do LED: | 40,000 horas | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Display LCD TFT de 480*272 pixels,Exposição de TFT LCD de 4 |
||

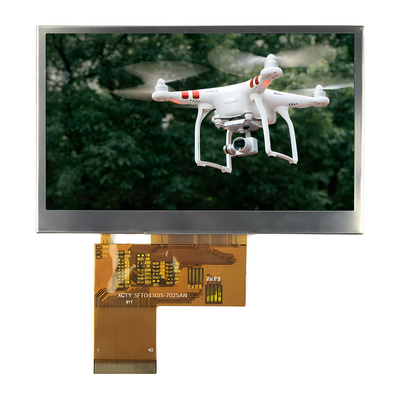

4.3 polegadas IPS 480 * 272 pixels TFT LCD Display, RGB 4,3 polegadas TFT Screen PIntrodução
Revisão rápida do produto
Modulo LCD TFT de 4,3 polegadas, módulo TFT de 4,3 polegadas
Resolução: 480x272 pontos
Direcção de visão: IPS, todos os ângulos de visão
Interface: RGB
Temperatura de funcionamento: -20°C a +70°C
¢ IC do condutor:ST7283
¢ Conselho de Controlo: Não
¢ Brilho (cd/m2): 500
¢ Quadro através de um buraco: Não
Painel de toque: Ecrã sensível ao toque resistente
Descrição
Este ecrã RGB de 4,3 polegadas tem um brilho suficiente e pode fornecer um brilho de 300nits, 500nits, 1000nits, 1500nits para uso interior ou exterior.graças à tecnologia IPS e 16 milhões de coresParece óptimo de qualquer ângulo.
Esta tela sensível ao toque usa sensores de toque resistivos, tornando-a uma excelente escolha para uso ao ar livre.
Este monitor sem toque de 4,3 polegadas tem a mesma saída de pinos que os nossos monitores sensíveis ao toque resistentes e capacitivos.
Informações sobre o produto
| Produto: | 4Display TFT de 0,3 polegadas |
| Resolução: | 480x272 |
| Luminância superficial: | 500 Cd/m2 (nits) |
| Direção de visualização: | IPS, todos os ângulos de visão |
| Interface: | RGB |
| IC do condutor: | ST7283 |
| Número do pin: | 40 pinos |
| Ecrã táctil: | Não (RTP e CTP opcionais) |
| Conexão: | ZIF FPC 46 mm |
| Voltagem de funcionamento: | 3.3V |
| Temperatura de funcionamento: | 20°C a +70°C |
| Temperatura de armazenamento: | -30°C a +80°C |
| Duração de vida do LED: | 40000 horas |
| Conformidade: | Compatível com o REACH & RoHS |
4.3 polegadas IPS 480 * 272 pixels TFT LCD Display, RGB 4,3 polegadas TFT Screen PRoduçãoDesenho
Definição de pin
| - Não, não. | Nome do pin | O/O | Descrição |
| 1 | LED-K | Eu... | Cátodo LED |
| 2 | LED-A | Eu... | Anodo LED |
| 3 | VSS | Eu... | Terra de potência |
| 4 | VDD | Eu... | Fonte de energia |
| 5- 12 | R00-R07 | Eu... | RED sinal de dados (LSB) |
| 13 a 20 | G00-G07 | Eu... | SIGNAL DE DADOS VERDE (GSB) |
| 21 a 28 | R00-R07 | Eu... | Sinal de dados azul (LSB) |
| 29 | VSS | Eu... | Terra de potência |
| 30 | DLCK | Eu... | Sinal de relógio para amostrar cada data |
| 31 | DISP | Eu... | Mostrar o sinal ON/OFF |
| 32 | HSYNC | Eu... | Sinal de sincronização horizontal |
| 33 | VSYNC | Eu... | Sinal de sincronização vertical |
| 34 | DE | Eu... | Dados de entrada permitir controlo |
| 35 | NC | - | Abertura |
| 36 | GND | Eu... | Terra de potência |
| 37 | XR | Eu... | PIN do painel de toque |
| 38 | YD | Eu... | PIN do painel de toque |
| 39 | XL | Eu... | PIN do painel de toque |
| 40 | OU | Eu... | PIN do painel de toque |
Limite máximo absoluto
| Ponto | Símbolo | Valor | Unidade |
| Tensão de alimentação para a lógica | VDD | 3.0-3.6 | V |
| Voltagem de entrada | Vinho | VDD+0.3 | V |
| Temperatura de funcionamento | Topr | - 20 a 70 | °C |
| Temperatura de armazenamento | Tstg | - 30 a 80 | °C |
| Ponto | Símbolo | Min. | Tipo | Max. | Unidade | Condição de ensaio |
| Tensão de funcionamento | VDD | 3.0 | 3.3 | 3.6 | V | - |
| Corrente de alimentação | IDD | - | TBD | - | mA | VDD=3,3V, Ta=25°C |
| Voltagem de entrada | VIH | 0.7VDD | - | VDD | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| Corrente de fuga de entrada | IIL | - | TBD | - | mA | VIN=VDD ou VSS |
Luz de fundo Características elétrico-ópticas
| Ponto | Símbolo | MIN | TYP | Max. | Unidade |
Teste Condição |
Notas |
| Tensão de alimentação | Vf | 20.3 | 22.4 | 24 | V | Se=20mA | - |
| Corrente de abastecimento | Se | - | 20 | - | mA | - | - |
| Voltagem inversa | - Não. | - | - | 5 | V | - | |
| Dissipação de energia | Pd | - | 448 | - | mW | - | |
| Intensidade luminosa para LCM |
- |
- | 500 | - | Cd/m2 | Se=20mA | - |
| Uniformidade para a MCL | - | 70 | 75 | - | Percentagem | Se=20mA | - |
| Cor da luz de fundo | Branco | ||||||
