Detalhes do produto:
|
| Produto: | Display LCD TFT de 7 polegadas | Temporário operacional.: | -30°C a +75°C |
|---|---|---|---|
| Luminância de superfície: | 1000 cd/m2 (nits) | Resolução: | 1024 RGB x 600 |
| interface: | RGB | Número de pin: | 50 pinos |
| Direção de visualização: | IPS, Todos os ângulos de visão (85/85/85/85) | Esboço Dim.: | 164.9 ((H) x100.0 ((V) × 5,5 ((T) (mm) |
| Área ativa: | 154.21 ((H) x85.92 ((V) (mm) | tela sensível ao toque: | CTP Opcional |
| Tratamento de superfície: | Revestimento duro ((3H) | Exibir cores: | 16,7 M |
| Conexão: | Plug-in | Temperatura de armazenamento.: | -30°C a +80°C |
| Certificado: | ISO 9001:2015 / ISO 14001:2015 | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | exposição de 1024x600 TFT LCD,Display LCD TFT de 50 pinos |
||
7 polegadas TFT LCD Display Operação de ampla temperatura 1024x600 HMI tela RGB 50pins Introdução do produto
SFTO700XC-7026AN TFT LCD display é uma tela de 7 polegadas IPS tipo ângulo de visão completo com resolução de 1024x600 pixels.Este ecrã TFT SFTO700XC-7026AN é operado a 3.3V (voltagem de potência), Vdd é de 3,0V a 3,6V.
Este módulo TFT LCD SFTO700XC-7026AN é com luminosidade de 1000cd/m2.O TFT touch LCD SFTO700XC-7026AN está em boas condições de qualidadeComo um ecrã de nível industrial, este produto é amplamente utilizado em aplicações industriais e médicas, terminal POS, HMI, automação residencial, sistema de segurança, etc.
| Produto: | Display LCD TFT de 7 polegadas |
| Luminância superficial: | 1000 Cd/m2 (nits) |
| Temperatura de funcionamento: | -30°C a +75°C |
| Temperatura de armazenamento: | -30°C a +80°C |
| Número de pin: | 50 pinos |
| Resolução: | 1024 RGB X 600 |
| Interface: | RGB |
| Direção de visualização: | IPS, ângulo de visão total (85/85/85/85) |
| Área ativa: | 154.21 ((H) x85.92 ((V) (mm) |
| Esboço Dim.: | 164.9 ((H) x100.0 ((V) × 5,5 ((T) (mm) |
| Ecrã táctil: | CTP Opcional |
| Cor de exibição: | 16.7 M |
| Tratamento de superfície: | Revestimento duro ((3H) |
| Conexão: | Plug-in |
| Certificado: | ISO 9001:2015 / ISO 14001:2015 |
| Conformidade: | Compatível com o REACH & RoHS |
Características
Este ecrã TFT de 7 polegadas é um LCD TFT de matriz ativa em cores usando TFTs de silício amorfo (ThinFilm Transistors) como dispositivos de comutação ativos.

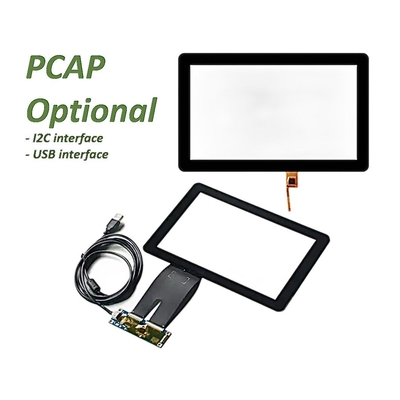

Esta tela LCD PCAP TFT de 7 polegadas é projetada com tela sensível ao toque capacitiva, o vidro da tampa pode ser personalizado como exigência do cliente.
Este ecrã TFT de 7 polegadas é com Gamut de Cores Tipo 50% Min.45%.
O tempo de resposta deste TFT LCD de 7 polegadas é de Tip. 30ms, Max. 35ms.
Este ecrã TFT de 7 polegadas 1024x600 tem uma relação de contraste de Typ:1000 Min:800.
Este TFT RGB de 7 polegadas funciona a uma temperatura ampla que varia de -30 graus a +75 graus.
7 polegadas TFT LCD Display Operação de ampla temperatura 1024x600 HMI Screen RGB 50pins Desenho do produto
Especificações elétricas do módulo LCD
Definição de pin
I: entrada, O: saída, P: potência
Nota 1: selecionar o modo DE/SYNC. Normalmente puxar alto.Quando selecionar o modo DE, MODE= 1, VS e HS devem puxar alto.Quando selecionar o modo SYNC, MODE= 0, DE deve ser aterrado.
Nota 2: Ao introduzir dados RGB de 18 bits, os dois bits inferiores dos dados R, G e B devem estar em terra.
Nota 3: Os dados devem ser bloqueados na borda de queda do DCLK.

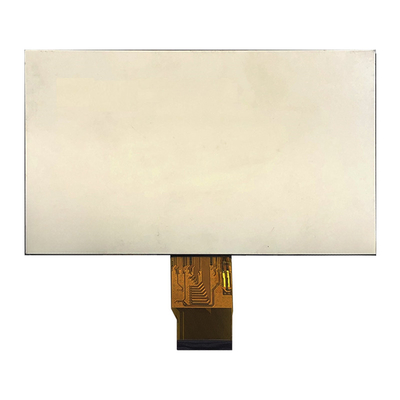

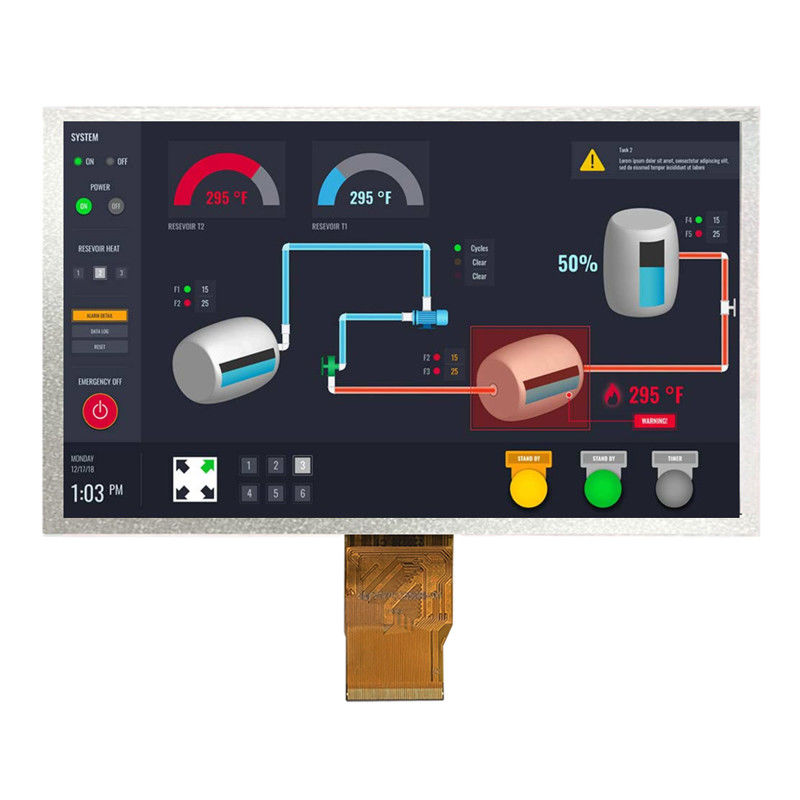

7 polegadas TFT LCD Display Operação de ampla temperatura 1024x600 HMI Screen RGB 50pins Imagem do produto
Instalações de fábrica e certificados
Fabricante de módulos de ecrã LCD TFT - mais de 300 produtos TFT em linha
A SAEF Technology é uma fabricante líder mundial de TFT LCD com sede na China. A SAEF oferece uma ampla gama de produtos de módulos de display TFT de tamanhos pequenos a médios, com tamanhos que variam de 0,96 " a 1 ".22 " redondo, 1,28" de espessura,1.44", 1.54", 1.77, 2", 2.1" redondo, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" redondo, 3.5", 3.6" redondo, 3.7", 4" redondo, 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3",13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" e 28" TFT (tamanho diagonal da área ativa) e assim por diante.Há mais de 300 modelos padrão TFT listados neste siteAlém disso, quase todos os elementos podem ser derivados dos elementos normais para satisfazer as necessidades dos clientes.
Os ecrãs TFT SAEF são qualificados de acordo com a norma industrial, incluindo módulos TFT-LCD padrão, IPS TFT, TFT LCD de alto brilho (ecrã de leitura da luz solar), painéis TFT com painéis de controle,Tipo de barra TFT, Wide Temperature TFT LCD. Estes ecrãs incluem modos de paisagem ou retrato.Os ecrãs LCD SAEF TFT estão disponíveis em várias resoluções, bem como na tela sensível ao toque opcional em tecnologia capacitiva resistiva e projetada (PCAP touch screen)Muitos dos nossos módulos de exibição TFT têm mais de uma interface disponível, incluindo MCU, RGB, TTL, LVDS e MIPI DSI.Os módulos SAEF TFT são perfeitos para várias aplicações, incluindo o controlo industrial, máquina de café, equipamento médico, sistema POS, automação, navegador GPS, produtos de limpeza, controlo de energia, telecomunicações, equipamento médico, etc.
