Detalhes do produto:
|
| Produto: | 2Display LCD TFT de 0,8 polegadas | Resolução: | 480x640 pontos |
|---|---|---|---|
| IC do condutor: | ILI9806E ou ST7701 ou equivalente | Ecrã táctil: | Sem tela sensível ao toque (customizável) |
| Dimensão do vidro de tampa: | Personalizável | Direção de visualização: | Grátis ((80/80/80/80) |
| Esboço Dim.: | 50 (W) x 69,2 (L) x 2,35 (T) mm | Área ativa: | 43.20 x 57,60 mm |
| Interface: | RGB (personalizável) | Conexão: | Tipo do conector de FPC |
| Número de pin: | 40 pinos (personalizáveis) | Luminância de superfície: | 260 cd/m2 (nits) |
| Tensão de alimentação: | 3,2 V | Tipo de luz de fundo: | Diodo emissor de luz branco |
| Duração de vida do LED: | 40,000 horas | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | 2Módulo de exibição LCD TFT de 0 |
||

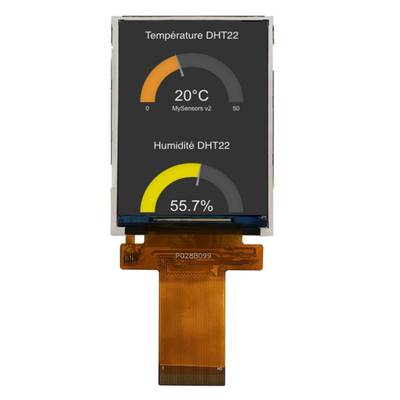

2.8 polegadas 480X640 pontos Industrial TFT LCD Display Module Interface RGB, China 2,8 polegadas TFT fabricante fornecedor Introdução do produto
Este produto é uma tela de alta resolução PPI com uma diagonal de 2,8 polegadas e uma resolução de 480x640.utiliza a tecnologia de exibição de visão completa IPS para tornar este produto adequado para algumas aplicações de ponta.
O módulo TFT LCD SF-TO280PY-8990B-N é um modo retrato de tamanho diagonal de 2,8 ′′ 480x640 de alta resolução e exibição em cores, o módulo LCD SF-TO280PY-8990B-N suporta a interface RGB.A interface é personalizável. O modelo SF-TO280PY-8990B-N tem dimensões de módulo de 50 ((W) x 69,2 ((L) x 2,35 ((T) mm e tamanho da área activa de 43,20 x 57,60 mm. O SF-TO280PY-8990B-N está integrado com o ILI9806E,ou ST7701 ou Controlador IC de condutor equivalente no módulo, e sua tensão de alimentação lógica varia de 2,6V a 3,4V. o valor típico é de 3,2V. a luminância da superfície é de 260 cd/m2 (Nits).e temperatura de armazenamento de -30 a 80 graus.
O modelo tem sido amplamente utilizado no terminal POS, leitor de caixa, sistemas embutidos, automação, GPS, equipamento médico, dispositivo industrial,Equipamento de segurança que exige um ecrã TFT de alta qualidade e imagem colorida.
Especificações mecânicas:
| Ponto de referência | Especificações | UNIT |
| Dimensão de exibição | 2.8 | polegada |
| DIMENSÕES OUTLINE | 50 vezes 69,2 vezes 2.35 | mm |
| IC do controlador | ILI9806E-2C | - |
| Tipo de interface | RGB | um pouco |
Descrição do PIN:
| Não. | Símbolo | Função |
| 1 | LED- | Luz traseira LED (cátodo) |
| 2 | LED+ | Luz traseira LED ((Anodo) |
| 3 | GND | Terra |
| 4 | VDD | Fornecimento de energia. 2.8V |
| 5- 12 | DB0-DB7(B0-B7) | Dados azuis RGB |
| 13 a 20 |
DB8-DB15(G0-G 7) |
Dados em verde RGB |
| 21 a 28 |
DB16-DB23(R0-R 7) |
Dados em vermelho RGB |
| 29 | GND | Terra |
| 30 | PCLK | sinal de relógio de ponto para operação de interface RGB |
| 31 | VDD | Fornecimento de energia. 2.8V |
| 32 | HSYNC | Sinal de sincronização de linha para o funcionamento da interface RGB |
| 33 | VSYNC | Sinal de sincronização de quadros para funcionamento da interface RGB |
| 34 | DE | Ativar o sinal de dados para a operação da interface RGB |
| 35 | NC | NC |
| 36 | GND | Terra |
| 37 | CS | Chip selecionar pin de entrada |
| 38 | Reinicialização | Entrada de reinicialização externa. |
| 39 | SCL | Relógio de interface SPI |
| 40 | SDA | sinal de entrada em série |

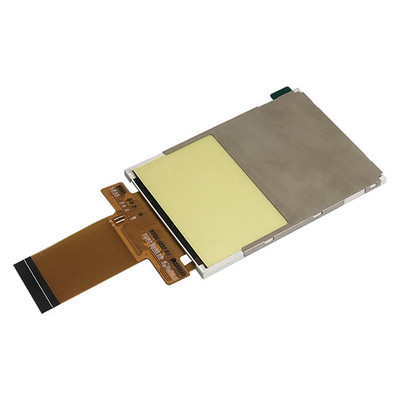

2.8 polegadas 480X640 pontos Industrial TFT LCD Display Module Interface RGB, China 2,8 polegadas TFT fabricante fornecedor desenho do produto
Luz de fundo LED:
| Ponto | Símbolo | MIN | TYP | Max. | UNIT |
Teste Condição |
Notas |
| Tensão de alimentação | Vf | - | 3.2 | - | V | Se=80 mA | - |
| Corrente de abastecimento | Se | - | 80 | mA | - | ||
| Voltagem inversa | - Não. | - | 5 | V | |||
| Dissipação de energia | Pd | - | mW | ||||
| Intensidade luminosa para LCM |
- |
- | 260 | - | Cd/m2 | Se=80mA | - |
| Uniformidade para a MCL | 80 | % | Se=80 mA | - | |||
| Cor da luz de fundo | Branco | ||||||
Características ópticas:
| - Não, não. | Ponto de referência | Símbolo | Condições | Especificações | Unidade | Notas | |||
| Min. | Tipo | Max. | |||||||
| 1 | Tempo de resposta | Tr+Tf | 25°C | - | 25 | 35 | Srta. | (1) (2) | |
|
2 |
Transmissão (Sem Polarizador) |
T (%) |
- |
- |
4.05 |
- |
- |
||
|
3 |
Taxa de contraste |
Cr |
θ=0, Normal visualização ângulo |
700 |
1000 |
- |
- |
(1) (3) |
|
|
4 |
Observação Ângulo |
O que é? | θR |
CR>10 |
- | 85 | - |
Deg |
|
| θL | - | 85 | - | ||||||
| Ver. | Θ+ | - | 85 | - | |||||
| - Não. | - | 85 | - | ||||||
|
5 |
Cromaticit y |
Branco | X |
C-light |
0.283 | 0.303 | 0.323 |
- |
- |
| Y | 0.305 | 0.325 | 0.345 | ||||||
| Vermelho | X | 0.606 | 0.626 | 0.646 | |||||
| Y | 0.314 | 0.334 | 0.354 | ||||||
| Verde | X | 0.257 | 0.277 | 0.297 | |||||
| Y | 0.529 | 0.549 | 0.569 | ||||||
| Azul | X | 0.122 | 0.142 | 0.162 | |||||
| Y | 0.102 | 0.122 | 0.142 | ||||||

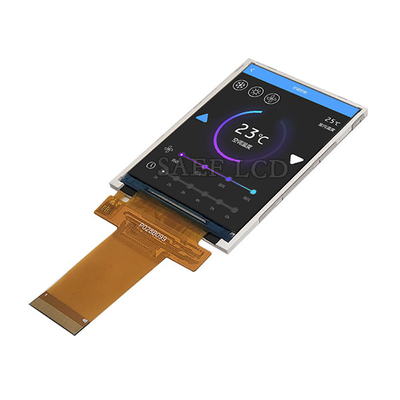

2.8 polegadas 480X640 pontos Industrial TFT LCD Display Module Interface RGB, China 2,8 polegadas TFT Fabricante Fornecedor Imagem do produto
Instalações de fábrica e certificados
Painel de toque de capacidade projetada (PCAP)
A tecnologia de toque capacitivo projetado (PCAP) oferece uma resposta rápida e sensível e uma fiabilidade de nível profissional combinada.
A tecnologia projetada capacitive touch screen é projetada para aplicações industriais, médicas e automotivas rigorosas.que é uma solução integrada incorporada que ajuda a simplificar a cadeia de fornecimento e montagem.
Vidro de cobertura:
1Forma: tamanhos, formas, tratamentos de bordas, furos e recortes personalizados
2. Cor: Impressão de seda, logotipo
3Material de vidro: vidro Gorilla, vidro temperado, PMMA
4Tratamentos: Espelho, AG, AR, AF
Sensor:
1Material do sensor: vidro, filme, filme+filme
2FPC: Design de forma opcional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix e assim por diante
4Interface: I2C, USB, RS232
