15Display TFT Industrial de.6 polegadas Fornecedor da China, Optimum Multimédia 15,6 polegadas FHD TFT Display LCD Com 1000 Nits

15Display TFT Industrial de.6 polegadas Fornecedor da China, Optimum Multimédia 15,6 polegadas FHD TFT Display LCD Com 1000 NitsDescrição do produto

SFTO1560SMT-7050A3-N PCAP TFT display é um módulo LCD TFT de matriz ativa a cores de 15,6 polegadas que usa TFTs de silício amorfo (transistores de filme fino) como dispositivos de comutação ativa.6 polegadas diagonalmente medida rea ativa com resoluções Full-HD (1920 horizontal por 1080 pixel vertical array)Cada pixel é dividido em pontos VERMELHOS, VERDOS, AZULOS que estão dispostos em faixa vertical e este módulo pode exibir 16,7M ((Arredondado) ((6bit+2FRC) cores e gama de cores 45%.O driver LED para condução de luz traseira é construído neste modelo.

SFTO1560SMT-7050A3-N PCAP TFT display está demonstrando gráficos e textos em um 1920×3×1080 dotspanel com 16,7M ((8bit) cores usando eDP (Embedded Display Port) Ver1.2 interface e fornecendo +3.Voltagem de alimentação 3VDC para a condução de painéis TFT-LCD. Neste painel SFTO1560SMT-7050A3-N TFT-LCD, filtros de cor para excelente desempenho de cores é incorporado para realizar imagens mais brilhantes e claras,tornando este ecrã ideal para utilização em aplicações multimédia.Visualizações ótimas são em todas as direcções.Sem controlador LED de direção de luz de fundo. Especificação de taxa de transferência de EDP: 2.7Gbps / 2 faixas 8bit.

* Tipo de reserva
* Interface eDP
* Resposta de alta velocidade
* Profundidade de cor de 6 bits (Hi-FRC), exibição de 16,7M cores
* Iluminação de fundo de tipo de borda incorporada (LED)
* Compatível com RGB98% e NTSC45% (NTSC72% também está disponível)
* Alta relação de luminosidade e contraste, baixa reflexão e grande ângulo de visão
* DE (data enable) apenas
* Livre de Rohs e Halogênio
* TEO 6.0, ES6.0 Conforme
* Correção gama

Características:

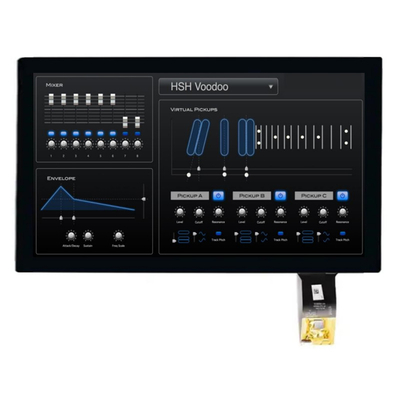

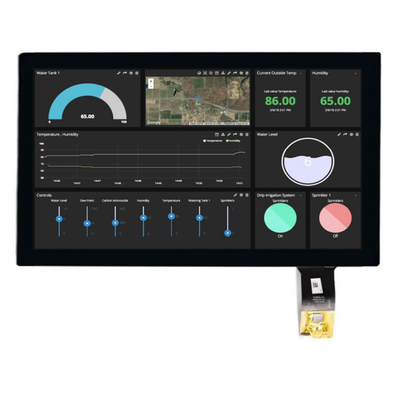

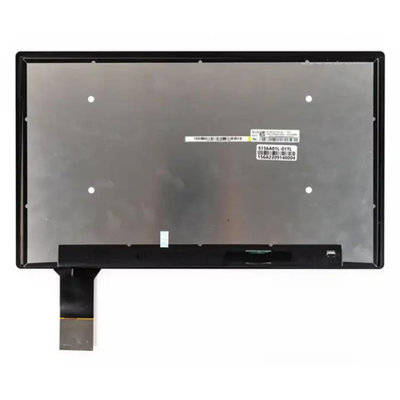

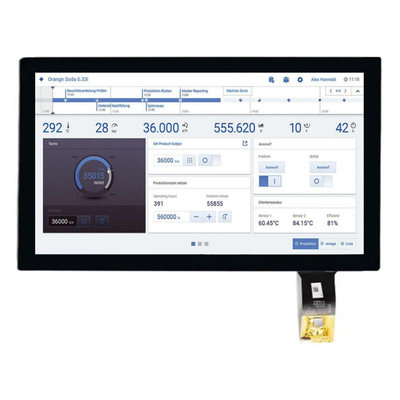

15Display TFT Industrial de.6 polegadas Fornecedor da China, Optimum Multimédia 15,6 polegadas FHD TFT Display LCD Com 1000 NitsProduto IMagia

15Display TFT Industrial de.6 polegadas Fornecedor da China, Optimum Multimédia 15,6 polegadas Display LCD FHD TFT com 1000 Nits ProdutoDesenho

Introdução ao PED e às suas diferenças do PD

Controle da luz de fundo ou de outras funções do painel

Através do canal AUX Em 2010, a VESA lançou o eDP 1.2, que adicionou a capacidade de controlar a iluminação de fundo do painel e outras funções através da transmissão de comandos de controle através do AUX,que pode reduzir o número de cabos eDP (estes cabos estão agora listados como opcionais na interface física acima)Ao mesmo tempo, o eDP 1.2 acrescenta também outras novas capacidades para reduzir o número de contactos e fios no conector, o que desempenha um papel fundamental na redução do peso e do volume do sistema.Através do canal AUX, o eDP pode controlar as funções dos seguintes painéis de exibição: Ligue ou desligue a luz de fundo O ajuste do brilho da luz de fundo é alcançado com a frequência PWM da luz de fundo.Ativar ou desactivar o ajuste dinâmico da luz de fundoEle usa um motor de cores, um algoritmo de dithering, ou inserir uma tela preta para ajuste.algumas marcas optarão por ter o lado do sistema responsável pelo ajuste dinâmico da luz de fundo em alguns modelos, e o lado do painel para outros modelos para ser responsável pelo ajuste dinâmico da luz de fundo, de modo que o controle da luz de fundo através do canal AUX dá mais flexibilidade ao projeto do sistema.

O PSR pode prolongar a vida útil da bateria dos dispositivos móveis

O PSR é provavelmente o novo recurso mais discutido no eDP. O PSR permite que o sistema reduza o consumo geral de energia do sistema ao exibir imagens estáticas.Uma vez que a tela é freqüentemente congelada em situações de uso do mundo realSe o painel de exibição quiser suportar o PSR, o TCON deve ter uma memória tampão embutida no painel, ao exibir uma tela imóvel,O TCON irá armazenar a imagem na memória buffer, neste momento, o dispositivo fonte de imagem (GPU ou CPU) vai parar de transmitir a imagem, e cortar a interface de transmissão de imagem, neste momento,O TCON irá exibir automaticamente a imagem armazenada na memóriaA função PSR apareceu pela primeira vez na especificação eDP 1.3.A primeira geração de PSR, também conhecido como PSR1, ao entrar numa tela fixa, se alguma parte da imagem mudar, toda a tela precisa ser atualizada, a saída da imagem deve ser retransmitida,e a memória também deve ser re-armazenado em uma tela inteira. Com o eDP 1.4 Gen 2 PSR, também conhecido como PSR2, apenas uma parte da tela precisa ser atualizada,o que significa que o processador gráfico só precisa transmitir uma pequena quantidade de dados que precisam ser atualizadosEm comparação com o PSR1, o processador gráfico precisa operar por menos tempo, o que pode reduzir ainda mais o consumo de energia, e esta parte do PSR2 é chamada de atualização parcial.O recurso de Atualização Parcial apresenta um novo conjunto de desafios para os criadores de chipsEm primeiro lugar, o chip tinha de suportar um novo recurso chamado Frame Sync, que permite ao painel de exibição sincronizar com o relógio na saída quando o canal principal está desconectado.Esta função é sincronizada com o receptor utilizando o sistema de clock de codificação ajustável (GTC) especificado na transmissão AUX DisplayPort 1.2a. A sincronização de quadros permite que a saída de imagem atualize os dados armazenados na memória tampão do painel no momento apropriado.Também conhecido como ALPM, também definido no eDP 1.4. O ALPM exige que o ecrã seja capaz de sair do estado de espera e de dormir muito rapidamente; 500 nanossegundos devem estar fora do estado de espera e 20 microssegundos devem estar fora do estado de sono,que é muito mais rápido do que o treinamento sem ligação, o que leva cerca de 100 microssegundos.

Reduzida a tensão do canal principal e da tensão AUX

Antes do eDP 1.4, a camada física (PHY) da saída de especificação eDP tinha o mesmo nível de batida de tensão que a saída DisplayPort,Assim, o dispositivo de saída DisplayPort poderia ser convertido para uma saída eDP com alterações mínimas de protocolo, proporcionando flexibilidade no design do sistema e da matriz. Este design legado é com fome de energia para muitas aplicações.A saída suporta uma ampla gama de amplitudes de oscilação de tensão de sinal diferencial, de um mínimo de 400 mVpp a um máximo de 1,2 Vpp. No entanto, em aplicações eDP, 400 mVpp tem uma oscilação de tensão maior do que a exigida na maioria dos receptores,especialmente quando se utiliza apenas um cabo de exibição curtoComo resultado, o eDP 1.4 reduz a amplitude do canal principal para 200 mVpp, reduzindo significativamente o consumo de energia da interface de transmissão de alta velocidade.Além de reduzir a amplitude de oscilação da tensão, a revisão do eDP 1.4 também adiciona amplitude personalizada e flexibilidade de ajuste de pré-enfatização, que pode atender melhor às características de diferentes caminhos de transmissão do canal principal. eDP 1.4 também fornece a opção de operar o canal AUX em amplitudes mais baixas, uma vez que o AUX é um canal bidirecional, uma mudança que afetará tanto o receptor quanto os projetos de saída.O número de sinais de sincronização transmitidos antes do início da transmissão do canal AUX também é reduzido.

Maior flexibilidade na selecção das taxas de transferência

O eDP 1.4 proporciona mais flexibilidade na selecção das taxas de transmissão para os principais canais.4, as principais taxas de canal eDP foram exatamente as mesmas que as do DisplayPort, em 1,62 Gbit/s, 2,7 Gbit/s e 5,4 Gbit/s, enquanto o eDP 1.4 adicionou novas opções de taxa: 2,16 Gbit/s, 2,43 Gbit/s, 3.24 Gbit/s e.32 Gbit/s. Independentemente do eDP ou DisplayPort, eles basicamente escolherão uma largura de banda e um canal de transmissão suficientemente grande para transmitir dados de imagem,mas uma taxa de transmissão mais elevada significa um consumo de energia mais elevadoO eDP 1.4 fornece mais opções de taxa de transferência, permitindo uma seleção de taxa de transferência mais ótima em aplicações práticas.para transmitir um 1,920x1,200No quadro de cores de 24 bits, o designer pode utilizar dois canais principais a 2,7 Gbit/s ou um canal principal a 5,4 Gbit/s.200, o painel a cores de 24 bits só precisa ser transmitido a 3,7 Gbit/s, e fornece 4,32 Gbit/s de largura de banda suficiente para dois canais de 2,7 Gbit/s ou um canal de 5,4 Gbit/s.920x1,200 painel é aumentado para 30 bits, a largura de banda necessária aumentará para 4.625 Gbit/s, e a largura de banda acima não será suficiente.4, esta situação teve de dobrar a taxa de transmissão, ou aumentar o número de canais, de dois canais para quatro canais, mas em eDP 1.4, a taxa de transmissão só precisa ser aumentada de 2,7G para 3,24G, ou seja, há largura de banda suficiente de 5,184Gbit/s para transmitir dados,e o consumo de energia da camada física da interface do canal principal na saída e no receptor pode ser reduzidoAlém das opções adicionais de taxa de transferência mencionadas acima, o eDP 1.4 também oferece a opção de velocidades personalizadas, que não é aplicado ao painel de exibição eDP geral, mas é concebido para algumas aplicações específicas do sistema.

Adição de compressão de dados de exibição

Outra novidade adicionada no eDP 1.4 é o suporte à transmissão de dados de vídeo comprimidos,que é definido no padrão VESA DSC (Display Stream Compression) e deverá ser lançado em março de 2014. DSC can also help extend battery life because the power consumption generated during output compression and receiver decompression is much smaller than the power savings achieved by reducing the data transfer rateSe a largura de banda necessária for menor, o número de canais necessários para o canal principal também é reduzido, o que significa menos linhas.a qualidade da transmissão será melhorAlém disso, no modo PSR, a quantidade de dados que precisa ser armazenada pode ser reduzida usando a tecnologia de compressão,e uma memória de buffer menor pode ser usadaOriginalmente, a especificação eDP 1.4 incluía uma unidade de serviços de transporte de fluxo de exibição comprimida, mas a VESA decidiu substituí-la pela nova especificação DSC.

Transferência de dados multi-toque via AUX

Os dispositivos móveis com painéis sensíveis ao toque tornaram-se comuns e os PCs tradicionais serão equipados com painéis sensíveis ao toque para cada vez mais aplicações.como o sistema operacional Windows 8 da Microsoft que suporta funções de toque. o eDP tem sido amplamente utilizado em tablets, laptops e PCs AIO, e estas aplicações também podem suportar o toque.Os dados multi-touch devem ser transmitidos através de uma interface USB separada., e no futuro, se os dados multi-touch são transmitidos através do canal AUX, esta interface USB pode ser eliminada.como o chip de driver de exibição e o chip touch são independentes e têm as suas próprias interfacesA função de transferência de dados multi-touch através do canal AUX suporta a especificação do firmware USB HID,e eDP 1.4 Definir um novo endereço de scratchpad DPCD no lado do receptor para habilitar a função multi-touch, que inclui os dados de configuração relacionados com o suporte multi-touch e outras transferências de dados.

A especificação do ensaio de compatibilidade ainda não foi publicada

A VESA não publicou a especificação de teste de compatibilidade eDP 1.4.que incluem interfaces de camada física e camada de ligação (Link Layer) As especificações dos testes de compatibilidade ainda não foram publicadas VESA não publicou o eDP 1.4 especificações de teste de compatibilidade. Em 2011, a VESA publicou as diretrizes eDP 1.3, que incluíam diretrizes como a interface da camada física e a camada de ligação.A fábrica do sistema verificará os materiais relevantes do sistema eDP., incluindo a compatibilidade e a interoperabilidade da saída, da linha de ligação e do receptor.

Devido ao grande número de versões do eDP e à variedade de aplicações para diferentes sistemas, é bastante difícil definir uma especificação de ensaio que possa satisfazer todas as aplicações do sistema.Ao contrário do DisplayPort externo, os consumidores não têm a possibilidade de escolher o cabo interno e o painel de exibição, pelo que a VESA não dispõe da definição necessária das especificações de ensaio de compatibilidade,e os fabricantes de sistemas precisam trabalhar com os respectivos fornecedores de componentes eDP para garantir que o sistema funcione adequadamente.
