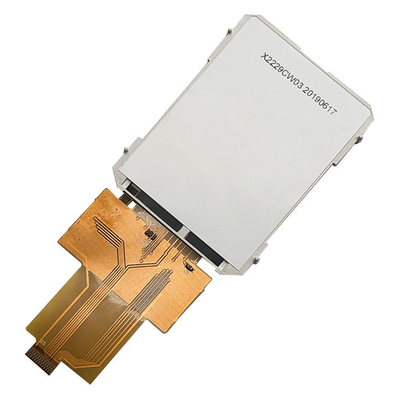

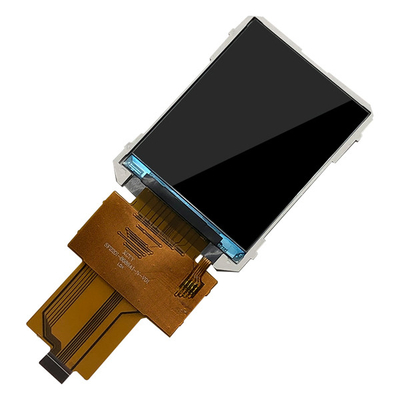

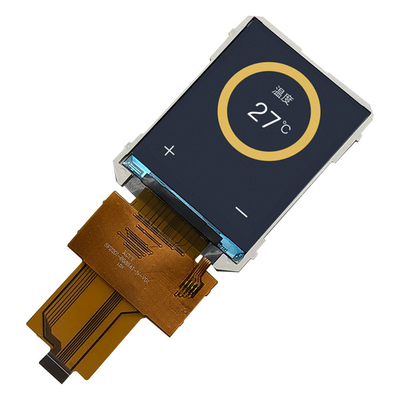

2.2'' Inch SPI TFT LCD Display ILI9225G QCIF 176x220 Touch Panel Screen, fabricante chinês de TFT

2.2'' Inch SPI TFT LCD Display ILI9225G QCIF 176x220 Touch Panel Screen, China fabricante de TFT Introdução do produto

SF-TC220I-8686A1-Né um ecrã LCD QCIF 170x220 TFT de 2,2 polegadas diagonal em cores. é facilmente controlado por MCU. Este ecrã LCD TFT de 2,2 polegadas sem ecrã táctil (opcional) pode ser usado em sistemas incorporados,Dispositivo industrial, segurança e equipamentos portáteis que exigem exibição em alta qualidade e imagem colorida.O FFC/FPC é equipado com uma tomada de ligação fácil de encontrar..

SF-TC220I-8686A1-N tem muitos projetos opcionais devido ao ambiente de aplicação. suporta testes EMI e testes de confiabilidade severos, com e sem painel de toque resistivo,com e sem ecrã sensível ao toque capacitivo, maior brilho até 1000 nits.

Características:

Perguntas frequentes:

Posso pedir uma amostra?

R: Sim, nós damos as boas vindas a ordem de amostra para testar e verificar a qualidade. amostras misturadas de diferentes números de itens são aceitáveis.

E quanto ao tempo de entrega?

A: Para produtos fora de prateleira, amostras em estoque imediatamente. 1-1.5 semanas para reformulação de amostras. 4-6 semanas para produção em massa. Para produtos de design, 2-3 dias para proposta de desenho de contador;2 horas para a amostragem no momento da aprovação do desenho; 5 a 6 horas para ensaios/produção em série na aprovação da amostra.

Q3. Você tem algum limite de MOQ para ordem de amostra e produção?

R: MOQ baixo. 3-5pcs para verificação de amostras está disponível. MOQ de produção em massa é normalmente 1K / lote. Nós apoiamos quantidade menor do que MOQ MP para ordem de trilha / PP.

Q4. Como envia as mercadorias e quanto tempo demora a sua chegada?

R: Envio por DHL, UPS, FedEx ou TNT. Demora 5-7 dias para chegar. Envio aéreo e marítimo também opcional.

Q. Como proceder a uma encomenda de módulo LCD?

R: Em primeiro lugar, informe-nos dos seus requisitos ou aplicação.

Em segundo lugar, citamos de acordo com as suas exigências ou as nossas sugestões.

Em terceiro lugar, o cliente confirma as amostras e deposita para encomenda formal.

Em quarto lugar, organizamos a produção.

P6. É permitido imprimir o meu logotipo no produto LCD?

R: Sim. Por favor, informe-nos formalmente na fase de projeto, e faremos amostras com o seu logotipo para o seu teste de amostra e aprovação. Na aprovação da amostra, a produção em massa seguirá as amostras aprovadas.

Q7: Você oferece garantia para os produtos?

R: Sim, oferecemos 1 ano de garantia aos nossos produtos.

P8: Como lidar com o defeituoso?

R: Em primeiro lugar, nossos produtos são produzidos em rigoroso sistema de controle de qualidade e a taxa defeituosa será inferior a 0,2%.

Em segundo lugar, durante o período de garantia, enviaremos novos LCDs com nova encomenda para pequenas quantidades.Vamos repará-los e enviá-los de novo para você ou podemos discutir a solução, incluindo uma nova chamada de acordo com a situação real..

2.2'' Inch SPI TFT LCD Display ILI9225G QCIF 176x220 Touch Panel Screen, China fabricante de TFT Desenho do produto

2.2'' Inch SPI TFT LCD Display ILI9225G QCIF 176x220 Touch Panel Screen, China fabricante de TFT Introdução do produto

Instalações de fábrica e certificados

Ecrã LCD sensível ao toque
1.1 Ecrã táctil resistivo
Antes do advento do iPhone, eram usadas quase exclusivamente telas sensíveis ao toque, que usavam sensores de pressão para controle de detecção de contato,com um comprimento de 80 mm ou mais, mas não superior a 50 mm,.

A parte principal do ecrã táctil resistivo é um ecrã de filme resistivo que é muito bem combinado com a superfície do ecrã, que é um filme composto de várias camadas,que utiliza uma camada de vidro ou uma placa de plástico duro como camada de base, e a superfície é revestida com uma camada condutora de óxido metálico transparente (resistência condutiva transparente), que é coberta com uma camada de endurecimento da superfície exterior,camada de plástico lisa e anti-roubamento, e a sua superfície interior é igualmente revestida por um revestimento,e há muitos pequenos (menos de 1/1000 polegada) pontos de isolamento transparente entre eles para separar as duas camadas de isolamento camada condutoraQuando o dedo toca o ecrã, as duas camadas de camadas condutoras estão em contacto no ponto de toque, e a resistência muda, gerando um sinal nas direcções X e Y.que é então enviado para o controlador touch screenO controlador detecta este contacto, calcula a posição de (X,Y) e depois simula o comportamento do rato com base na posição obtida.Este é o princípio mais básico da tecnologia resistiva de telas sensíveis ao toque.

A tela sensível ao toque usada pelo autor é uma tela sensível ao toque resistiva, e seu próprio chip de controle de tela sensível ao toque é o XPT2046 (na parte de trás do ecrã LCD U1 está o chip).O XPT2046 é um controlador de tela sensível ao toque de 4 fios (comunicação SPI) com um conversor de A/D de aproximação passo a passo de 125KHz de resolução de 12 bits. O XPT2046 suporta interfaces de I/O de baixa tensão de 1,5 V a 5,25 V. O XPT2046 pode detectar a posição do ecrã pressionado realizando duas conversões A/D,e para além da medição da pressão aplicada ao ecrã táctilO intervalo de temperatura de funcionamento é de -40°C a +85°C.

O chip é totalmente compatível com o ADS7843 e o ADS7846, e pode consultar a ficha de dados destes dois chips para uma utilização pormenorizada deste chip.
Notas:

(1) Ao utilizar o chip XPT2046, utilizar directamente a comunicação SPI (software e hardware) para ler a alta saída de dados de 12 bits pelo terminal MISO,e depois ler as coordenadas X e Y através de operações de conversão de coordenadas e filtragem(Isso pode ser visto no processo de programação)

(2) Devido às suas propriedades físicas especiais, a utilização básica de uma tela sensível ao toque resistiva exige a calibragem do erro de toque,mas os dados de calibração de tela resistiva do mesmo tipo de LCD são aproximadamente;

(3) Devido à existência de um mecanismo que necessita de ser calibrado para telas sensíveis ao toque resistentes, é geralmente necessário calibrá-lo antes da utilização.Podemos usar 24CXX (EEPROM) para salvar os parâmetros de compensação de calibração, e então não precisamos recalibrar cada vez que ligamos o computador; (Como último recurso, considerando o custo,é realmente possível salvar os dados de calibração em flash - não muito recomendado);

Vantagens da tela sensível ao toque resistiva: alta precisão, baixo preço, forte capacidade anti-interferência e boa estabilidade.
Desvantagens da tela sensível ao toque resistiva: fácil de arranhar, transmissão da luz não é muito boa e não suporta multi-touch.Caso contrário, o deslocamento não é pequeno)

1.2 Ecrã sensível ao toque capacitivo
Hoje em dia, quase todos os telefones inteligentes, incluindo tablets, usam tela capacitiva como tela sensível ao toque, a tela capacitiva é o uso de sensores do corpo humano para controle de detecção de contato,Nenhum contacto direto ou apenas ligeiro, detectando a corrente induzida para localizar as coordenadas de toque. (Atualmente, a tela sensível ao toque capacitiva básica é a principal)

Existem dois tipos principais de telas sensíveis ao toque capacitivas:

1Ecrã sensível ao toque capacitivo.

A tecnologia de ecrãs sensíveis ao toque capacitivos de superfície utiliza ITO (óxido de índio e estanho,um material condutor transparente) filme condutor para detectar o comportamento do toque da superfície da tela através da detecção de campos elétricosMas as telas sensíveis ao toque capacitivas de superfície têm algumas limitações, elas só podem reconhecer um dedo ou um toque.

2Projecção de tela sensível ao toque.

As telas sensíveis ao toque capacitivas projetadas são sensores que usam eletrodos de tela sensível ao toque para emitir linhas de campo eletrostático.Existem dois tipos de capacitância que são geralmente usados na tecnologia de detecção capacitiva projetada: autocapacitância e capacidade de interação.

A autocapacitância, também conhecida como capacitância absoluta, é o método mais amplamente usado, e a autocapacitância geralmente se refere à capacitância composta por um eletrodo de varredura e terra.Na superfície do vidro, existem elétrodos de varredura transversais e longitudinais feitos de ITO, e entre estes elétrodos e o solo formam um pólo capacitivo.um condensador é adicionado paralelamente ao circuito, alterando assim a capacidade total da linha de digitalização.

A capacitância de interação, também conhecida como capacitância de envergadura, forma uma capacitância na interseção dos eletrodos ITO transversais e longitudinais na superfície do vidro.O método interativo de varredura de capacitância é a varredura da mudança de capacitância em cada interseção para determinar a posição do ponto de contatoQuando tocado, irá afetar o acoplamento de elétrodos adjacentes, alterando assim a capacitância na intersecção,e o método de varredura da capacitância interativa pode detectar o valor de capacitância de cada interseção e a mudança de capacitância após tocar, por isso requer um tempo de varredura mais longo do que o método de varredura de autocapacitância, e precisa de varrer e detectar eletrodos X * Y.todas utilizam tecnologia capacitiva interactiva. (O LCD da placa de elite atômica pontual do autor é uma tela sensível ao toque capacitiva)

A tela sensível ao toque capacitiva transmissora utiliza duas colunas de eletrodos nas colunas vertical e horizontal para formar uma matriz de detecção para o toque sensível.o elétrodo do eixo X e o elétrodo do eixo YO eletrodo na imagem é realmente transparente, e está aqui para a conveniência de todos.A precisão e a resolução do ecrã capacitivo do eletrodo transparente nos eixos X e Y estão relacionadas com o número de canais nos eixos X e Y., e quanto mais canais, maior a precisão.
